Digital Depth Gauges With Round Depth Bar

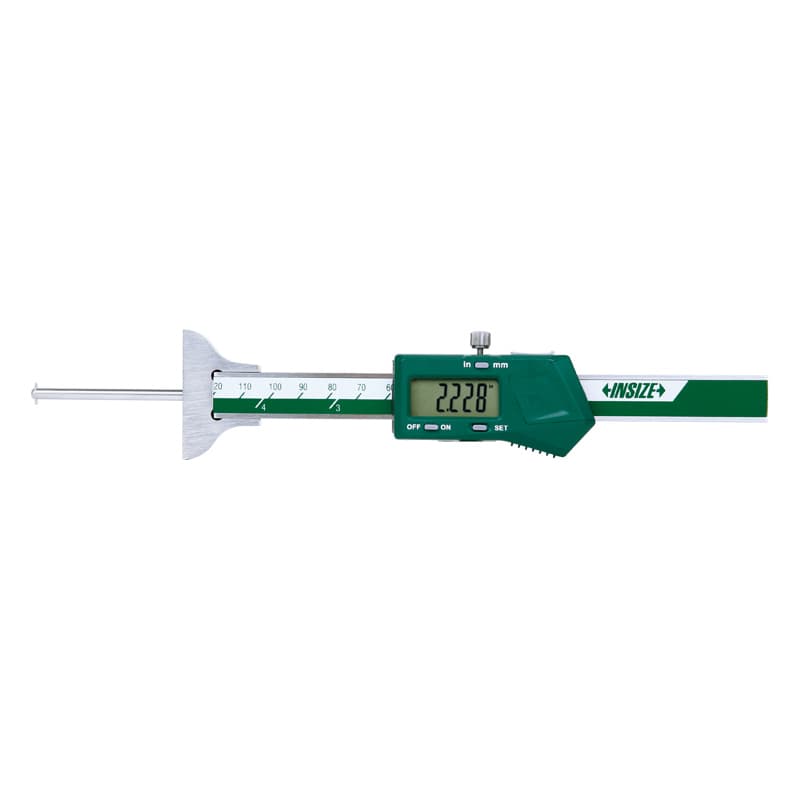

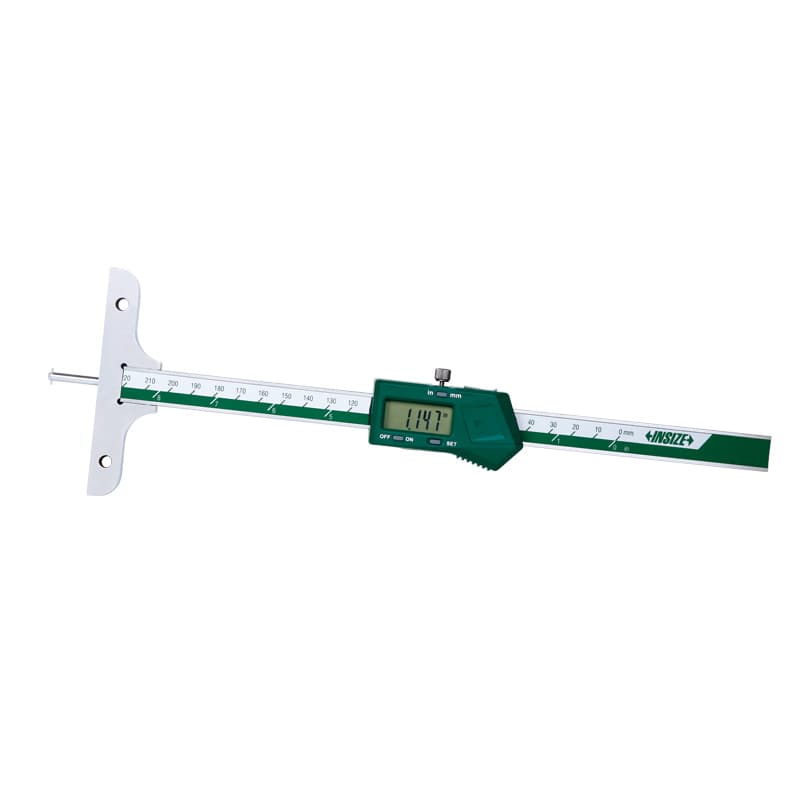

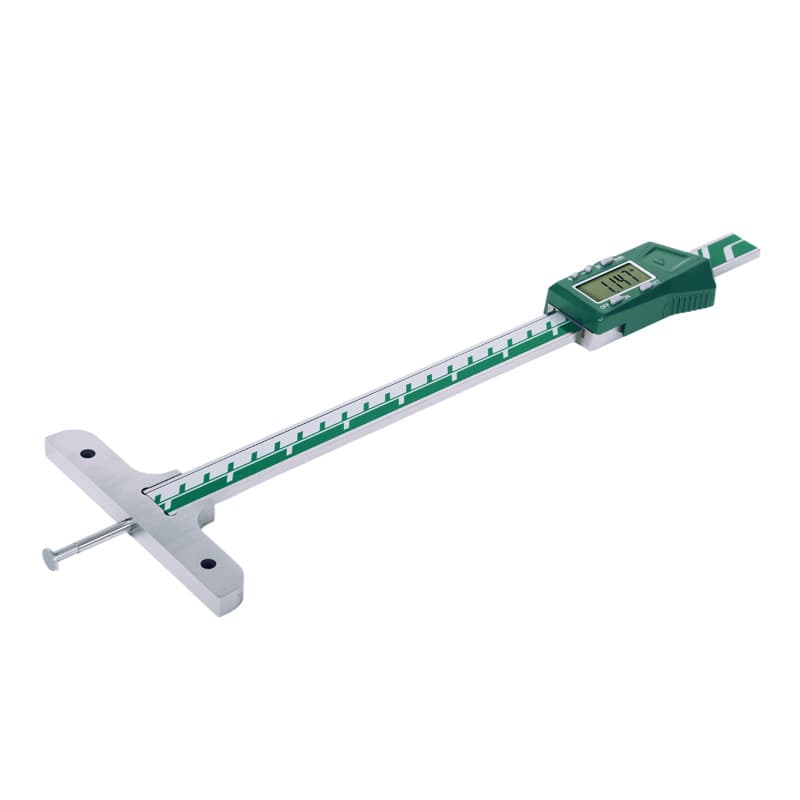

عمقسنج دیجیتال میلهگرد اینسایز 1148 با سری‌های قابل‌تعویض تخت، کروی و دیسکی؛ ظرفیت‌های 100، 120، 200 و 300 میلیمتر. در جدول، طول L و بعد d هر مدل آمده است؛ هنگام استفاده از سری دیسکی، بازه 10 میلیمتر کمتر و دقت به‌اندازه 0.01 میلیمتر تغییر می‌کند.
عمقسنج دیجیتال میلهگرد اینسایز 1148 برای اندازه‌گیری عمق سوراخ‌های کوچک‌تر از Ø4 میلیمتر نیست؛ قطر سوراخ قابل‌اندازه‌گیری باید بیش از 4 میلیمتر باشد. با سری دیسکی می‌توان عمق یا عرض شیارهای داخل سوراخ را اندازه گرفت. سه سری تخت، کروی و دیسکی همراه ابزار ارائه می‌شوند.
| کد مدل | محدوده اندازه‌گیری | دقت با سری استاندارد | L | d | خروجی داده |
|---|---|---|---|---|---|
| 1148-100S | 0 تا 100 میلیمتر | ±0.02 میلیمتر* | 200 میلیمتر | 45 میلیمتر | رابط خروجی داده |
| 1148-100 | 0 تا 100 میلیمتر | ±0.02 میلیمتر* | 200 میلیمتر | 85 میلیمتر | رابط خروجی داده |
| 1148-120 | 0 تا 120 میلیمتر | ±0.03 میلیمتر* | 300 میلیمتر | 101 میلیمتر | رابط خروجی داده |
| 1148-200 | 0 تا 200 میلیمتر | ±0.03 میلیمتر* | 300 میلیمتر | 101 میلیمتر | رابط خروجی داده |
| 1148-300 | 0 تا 300 میلیمتر | ±0.03 میلیمتر* | 400 میلیمتر | 101 میلیمتر | رابط خروجی داده |
| 1148-100SWL | 0 تا 100 میلیمتر | ±0.02 میلیمتر* | 200 میلیمتر | 45 میلیمتر | بی‌سیم داخلی |
| 1148-100WL | 0 تا 100 میلیمتر | ±0.02 میلیمتر* | 200 میلیمتر | 85 میلیمتر | بی‌سیم داخلی |
| 1148-120WL | 0 تا 120 میلیمتر | ±0.03 میلیمتر* | 300 میلیمتر | 101 میلیمتر | بی‌سیم داخلی |
| 1148-200WL | 0 تا 200 میلیمتر | ±0.03 میلیمتر* | 300 میلیمتر | 101 میلیمتر | بی‌سیم داخلی |
| 1148-300WL | 0 تا 300 میلیمتر | ±0.03 میلیمتر* | 400 میلیمتر | 101 میلیمتر | بی‌سیم داخلی |
L و d ابعاد درج‌شده در نقشهٔ سازنده و برحسب میلیمتر هستند. مدل‌های 1148-100S و 1148-100 هر دو بازهٔ 100 میلی‌متری دارند، اما مقدار d آن‌ها به‌ترتیب 45 و 85 میلیمتر است. مدل 1148-120 برای استفادهٔ یک‌دستی معرفی شده و مدل‌های 120، 200 و 300 دارای سوراخ نصب پایهٔ افزایشی هستند.
دستگاه ضدآب نیست، بدنهٔ آن از فولاد زنگ‌نزن است، باتری CR2032 دارد و با حرکت واحد دیجیتال پس از خاموشی خودکار دوباره فعال می‌شود. دکمه‌ها شامل روشن/خاموش، تنظیم، میلیمتر/اینچ و پیش‌تنظیم هستند. پایهٔ افزایشی سری 6141 اختیاری است و برای مدل‌های 1148-120، 1148-120WL، 1148-200، 1148-200WL، 1148-300 و 1148-300WL معرفی شده است. نسخه‌های دارای رابط داده می‌توانند با فرستندهٔ اختیاری 7315-1148 و گیرندهٔ سازگار بی‌سیم شوند؛ نسخه‌های WL بی‌سیم داخلی دارند و برای دریافت داده به گیرنده از خانوادهٔ 7315-2/3/6/7/8/9 نیاز دارند.
در صفحهٔ مشخصات INSIZE و کاتالوگ محصول، برای کد 1148-300 دقت ±0.03 میلیمتر درج شده است؛ راهنمای کاربری همین سازنده برای بازهٔ 200 تا 300 میلیمتر مقدار ±0.04 میلیمتر را ذکر می‌کند. تا زمان تأیید مستقیم نسخهٔ دقیق، این اختلاف را برای اندازه‌گیری‌های دارای تلرانس حساس در نظر بگیرید.

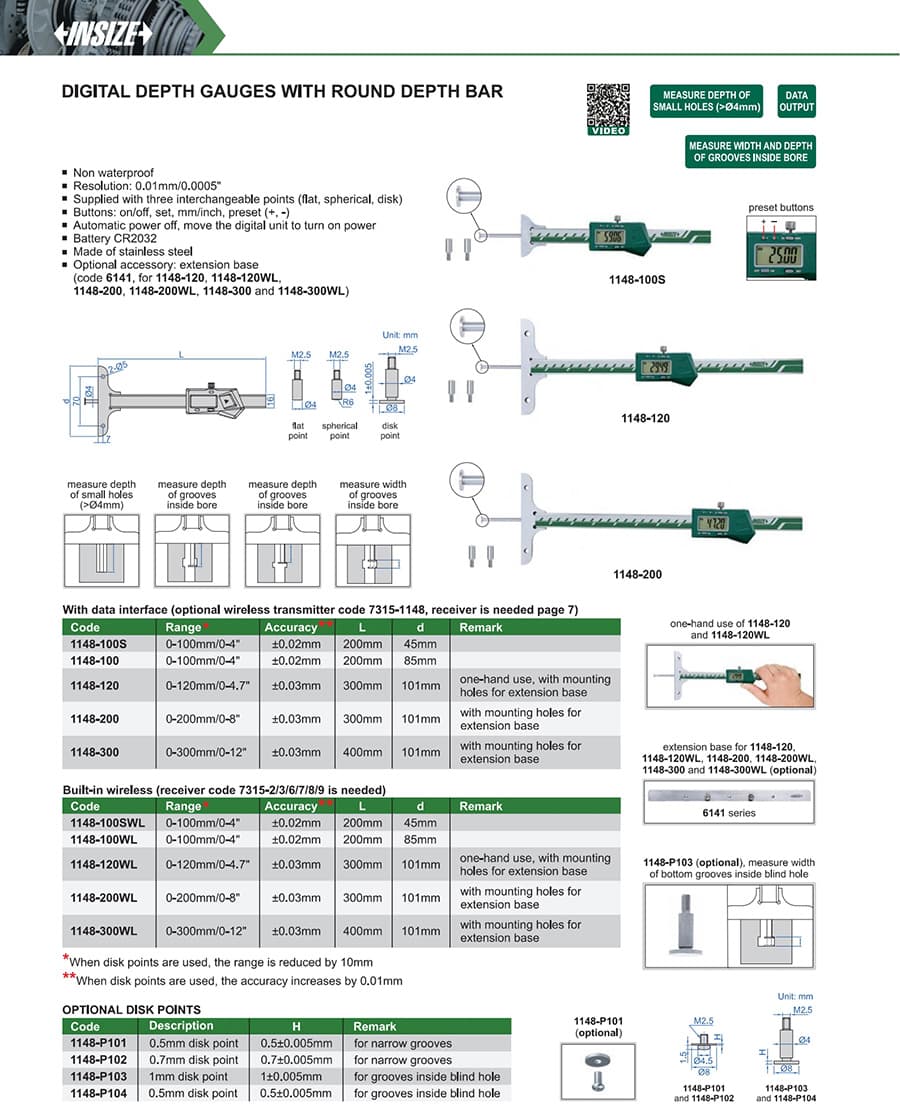

دانلود کاتالوگ رسمی عمقسنج دیجیتال میلهگرد اینسایز 1148 (PDF)
