Vernier Depth Gauges (Standard Type)

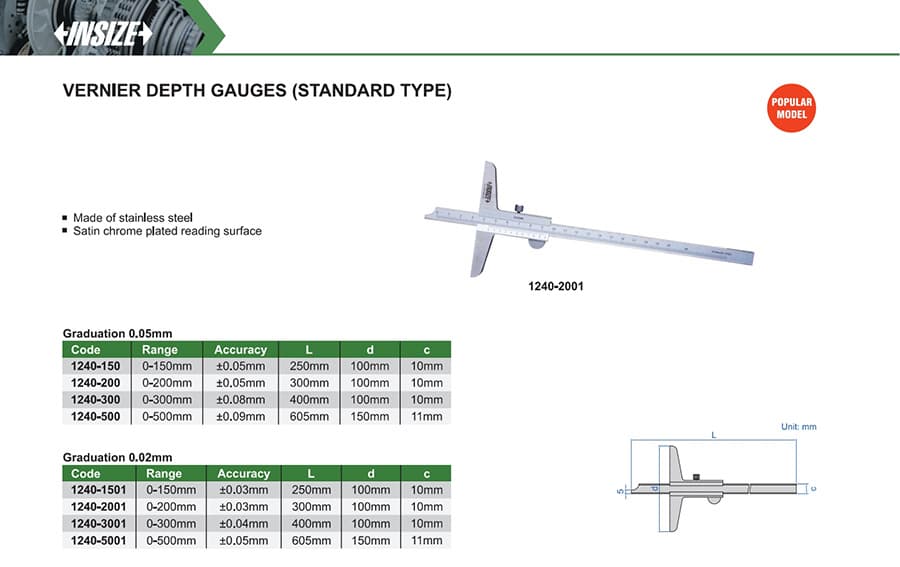

عمقسنج ورنیه استاندارد اینسایز 1240 با ظرفیت‌های 150، 200، 300 و 500 میلیمتر؛ در نسخه‌های با درجه‌بندی 0.05 یا 0.02 میلیمتر. جدول، دقت و ابعاد L، d و c هر یک از 8 کد را جداگانه نشان می‌دهد.

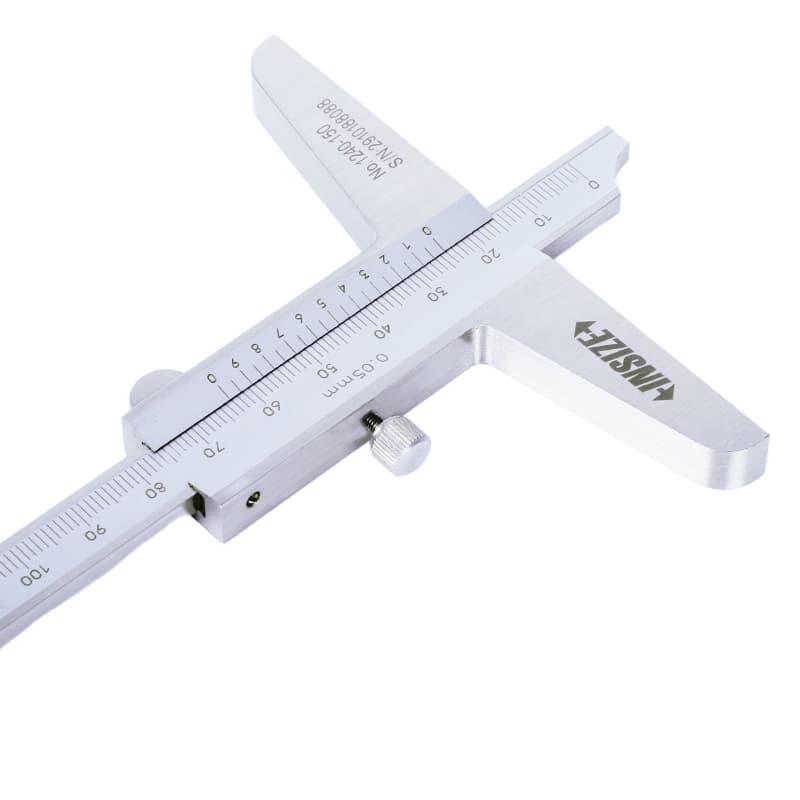

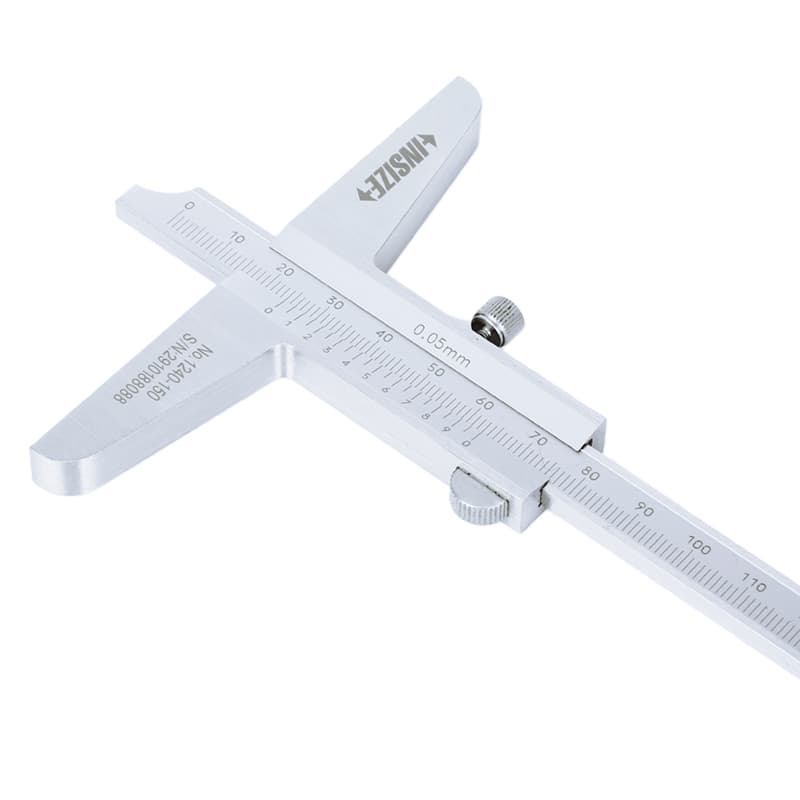

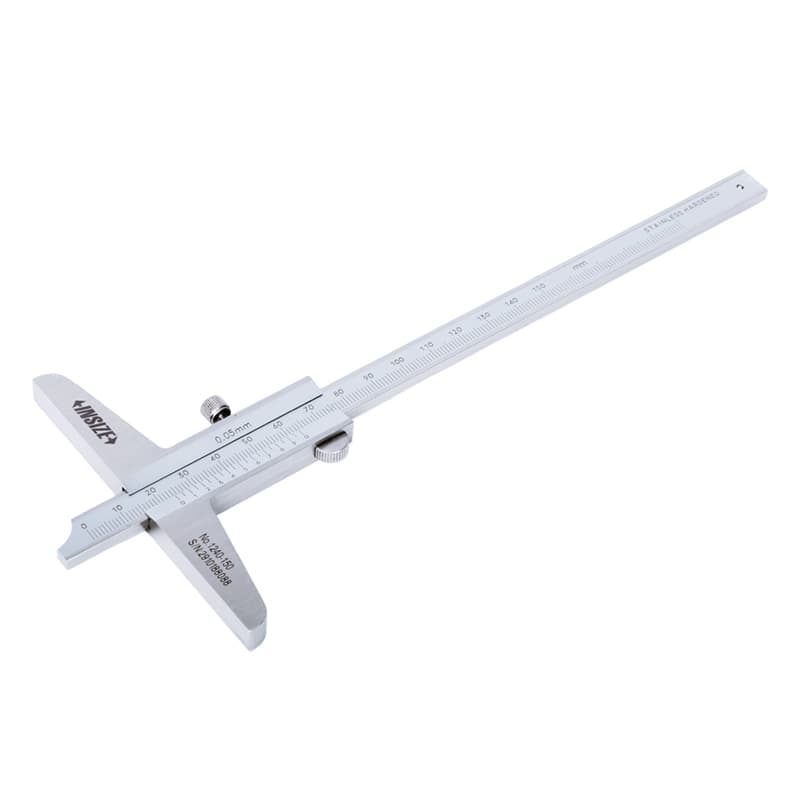

عمقسنج ورنیهٔ استاندارد اینسایز مدل 1240 ابزار دستی برای قرائت عمق با خط‌کش و ورنیه است. بدنه از فولاد زنگ‌نزن ساخته شده و سطح قرائت با کروم ساتن پوشش داده شده است. این خانواده چهار ظرفیت دارد و هر ظرفیت با دو درجه‌بندی متفاوت عرضه می‌شود.
| کد مدل | محدوده اندازه‌گیری | درجه‌بندی | دقت | L | d | c |
|---|---|---|---|---|---|---|
| 1240-150 | 0 تا 150 میلیمتر | 0.05 میلیمتر | ±0.05 میلیمتر | 250 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-200 | 0 تا 200 میلیمتر | 0.05 میلیمتر | ±0.05 میلیمتر | 300 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-300 | 0 تا 300 میلیمتر | 0.05 میلیمتر | ±0.08 میلیمتر | 400 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-500 | 0 تا 500 میلیمتر | 0.05 میلیمتر | ±0.09 میلیمتر | 605 میلیمتر | 150 میلیمتر | 11 میلیمتر |
| 1240-1501 | 0 تا 150 میلیمتر | 0.02 میلیمتر | ±0.03 میلیمتر | 250 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-2001 | 0 تا 200 میلیمتر | 0.02 میلیمتر | ±0.03 میلیمتر | 300 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-3001 | 0 تا 300 میلیمتر | 0.02 میلیمتر | ±0.04 میلیمتر | 400 میلیمتر | 100 میلیمتر | 10 میلیمتر |
| 1240-5001 | 0 تا 500 میلیمتر | 0.02 میلیمتر | ±0.05 میلیمتر | 605 میلیمتر | 150 میلیمتر | 11 میلیمتر |
ابعاد L، d و c مطابق نقشهٔ کاتالوگ و برحسب میلیمتر هستند. کدهای بدون رقم پایانی 1 درجه‌بندی 0.05 میلیمتر دارند؛ کدهای دارای رقم پایانی 1 درجه‌بندی 0.02 میلیمتر دارند. دقت هر ردیف با ظرفیت و درجه‌بندی انتخابی تغییر می‌کند.
