Pistol Grip Three Points Bore Gauges
گیج داخل‌سنج سهنقطهای دستهتپانچهای؛ ۲۱ مدل تکی و ۴ ست، بازهٔ ۶ تا ۳۰۰ میلیمتر. دقت بدون نشانگر دیجیتال ۴ تا ۹ میکرومتر است؛ نشانگر جداگانه تهیه می‌شود.

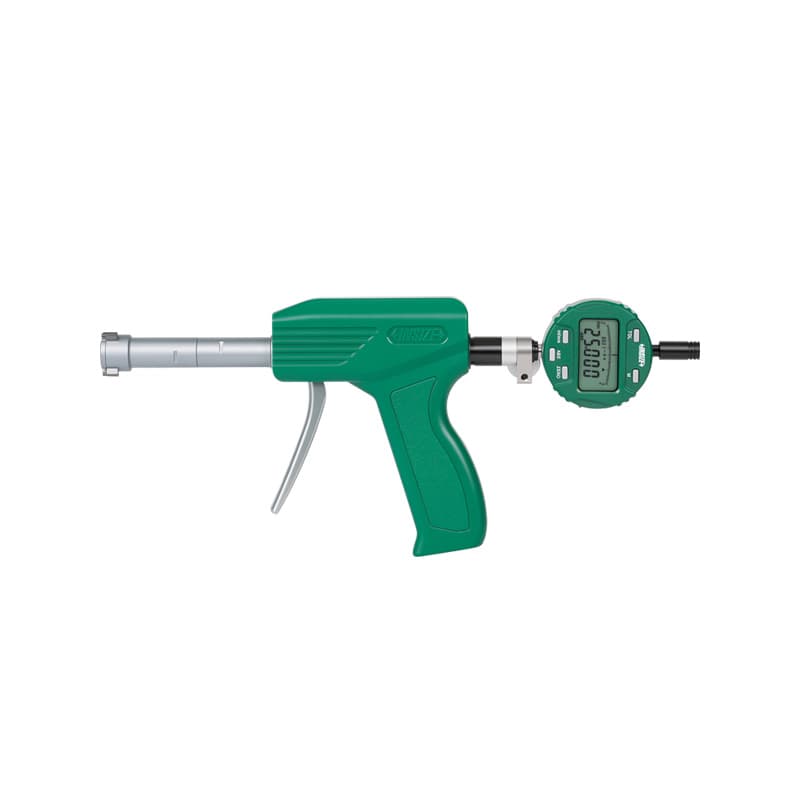

بورگیج سهنقطهای دستهتپانچهای اینسایز سری 2124 برای اندازه‌گیری قطر داخلی سوراخ‌ها طراحی شده است. دستهٔ فشاری فک‌ها را برای ورود و تماس درون سوراخ کنترل می‌کند. نشانگر دیجیتال به‌صورت اختیاری نصب می‌شود و در مشخصات زیر، دقت‌ها مربوط به ابزار بدون نشانگر دیجیتال هستند. محدودهٔ هر مدل با کد اختصاصی آن مشخص می‌شود.

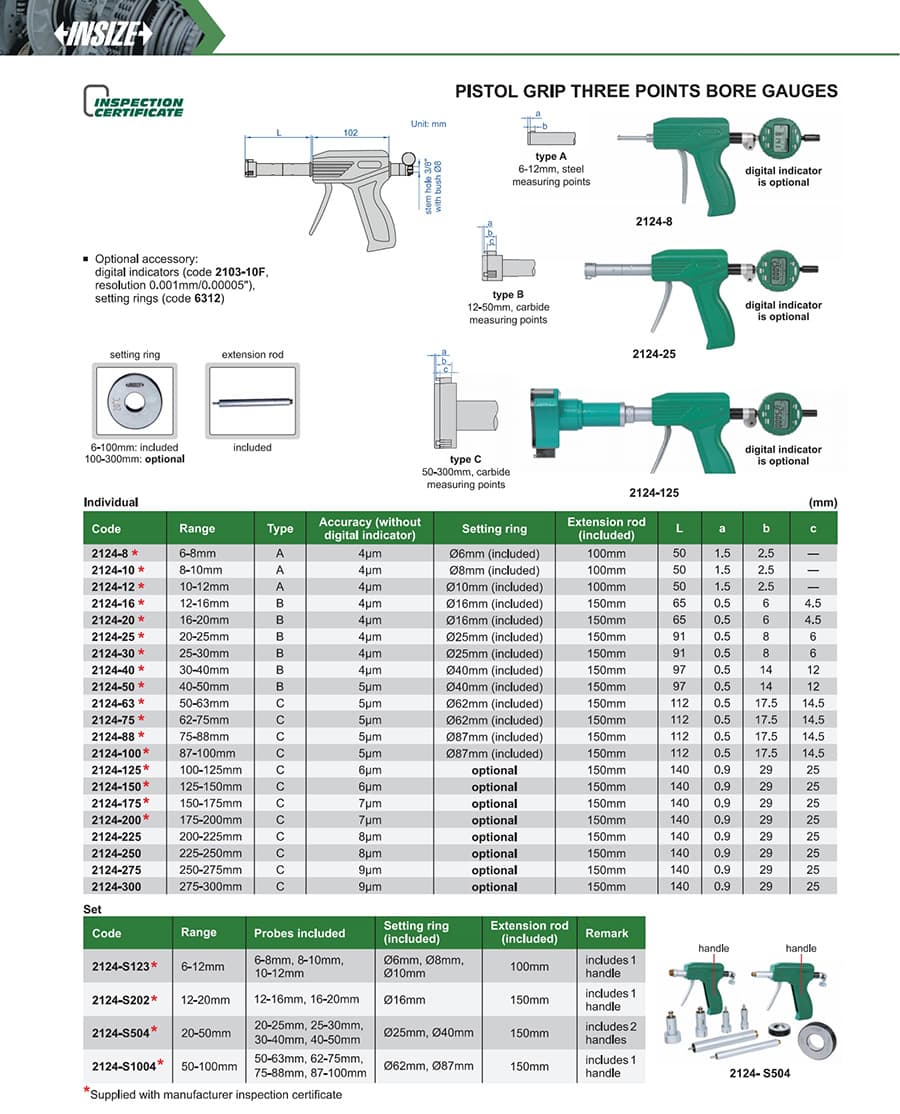

| کد | بازهٔ اندازه‌گیری | دقت بدون نشانگر | نوع | رینگ تنظیم | میلهٔ افزایش طول همراه |
|---|---|---|---|---|---|
| 2124-8 | ۶–۸ میلیمتر | ۴ میکرومتر | A | قطر ۶ میلیمتر | ۱۰۰ میلیمتر |
| 2124-10 | ۸–۱۰ میلیمتر | ۴ میکرومتر | A | قطر ۸ میلیمتر | ۱۰۰ میلیمتر |
| 2124-12 | ۱۰–۱۲ میلیمتر | ۴ میکرومتر | A | قطر ۱۰ میلیمتر | ۱۰۰ میلیمتر |
| 2124-16 | ۱۲–۱۶ میلیمتر | ۴ میکرومتر | B | قطر ۱۶ میلیمتر | ۱۵۰ میلیمتر |
| 2124-20 | ۱۶–۲۰ میلیمتر | ۴ میکرومتر | B | قطر ۱۶ میلیمتر | ۱۵۰ میلیمتر |
| 2124-25 | ۲۰–۲۵ میلیمتر | ۴ میکرومتر | B | قطر ۲۵ میلیمتر | ۱۵۰ میلیمتر |
| 2124-30 | ۲۵–۳۰ میلیمتر | ۴ میکرومتر | B | قطر ۲۵ میلیمتر | ۱۵۰ میلیمتر |
| 2124-40 | ۳۰–۴۰ میلیمتر | ۴ میکرومتر | B | قطر ۴۰ میلیمتر | ۱۵۰ میلیمتر |
| 2124-50 | ۴۰–۵۰ میلیمتر | ۵ میکرومتر | B | قطر ۴۰ میلیمتر | ۱۵۰ میلیمتر |
| 2124-63 | ۵۰–۶۳ میلیمتر | ۵ میکرومتر | C | قطر ۶۲ میلیمتر | ۱۵۰ میلیمتر |
| 2124-75 | ۶۲–۷۵ میلیمتر | ۵ میکرومتر | C | قطر ۶۲ میلیمتر | ۱۵۰ میلیمتر |
| 2124-88 | ۷۵–۸۸ میلیمتر | ۵ میکرومتر | C | قطر ۸۷ میلیمتر | ۱۵۰ میلیمتر |
| 2124-100 | ۸۷–۱۰۰ میلیمتر | ۵ میکرومتر | C | قطر ۸۷ میلیمتر | ۱۵۰ میلیمتر |
| 2124-125 | ۱۰۰–۱۲۵ میلیمتر | ۶ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-150 | ۱۲۵–۱۵۰ میلیمتر | ۶ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-175 | ۱۵۰–۱۷۵ میلیمتر | ۷ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-200 | ۱۷۵–۲۰۰ میلیمتر | ۷ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-225 | ۲۰۰–۲۲۵ میلیمتر | ۸ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-250 | ۲۲۵–۲۵۰ میلیمتر | ۸ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-275 | ۲۵۰–۲۷۵ میلیمتر | ۹ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |
| 2124-300 | ۲۷۵–۳۰۰ میلیمتر | ۹ میکرومتر | C | اختیاری | ۱۵۰ میلیمتر |

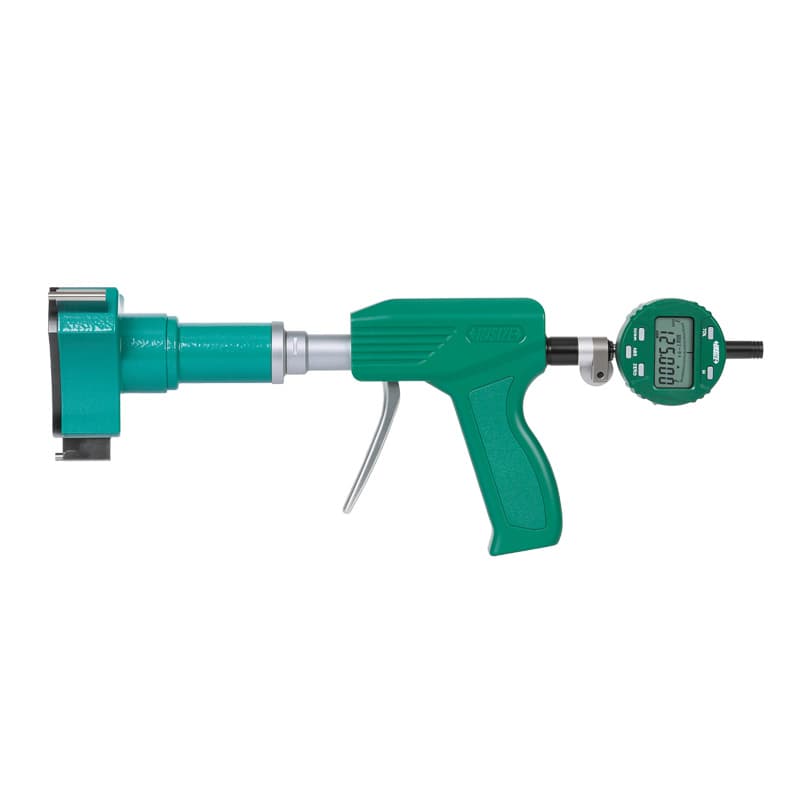

نوع A برای بازهٔ ۶ تا ۱۲ میلیمتر با نقاط اندازه‌گیری فولادی، نوع B برای ۱۲ تا ۵۰ میلیمتر و نوع C برای ۵۰ تا ۳۰۰ میلیمتر با نقاط کاربیدی است. رینگ تنظیم برای مدل‌های تکی تا ۱۰۰ میلیمتر همراه دستگاه و برای بازه‌های ۱۰۰ تا ۳۰۰ میلیمتر اختیاری است.
| کد ست | بازهٔ کل | فک‌های داخل مجموعه | رینگ‌های تنظیم همراه | میلهٔ افزایش طول |
|---|---|---|---|---|
| 2124-S123 | ۶–۱۲ میلیمتر | ۶–۸، ۸–۱۰ و ۱۰–۱۲ میلیمتر | قطرهای ۶، ۸ و ۱۰ میلیمتر | ۱۰۰ میلیمتر |
| 2124-S202 | ۱۲–۲۰ میلیمتر | ۱۲–۱۶ و ۱۶–۲۰ میلیمتر | قطر ۱۶ میلیمتر | ۱۵۰ میلیمتر |

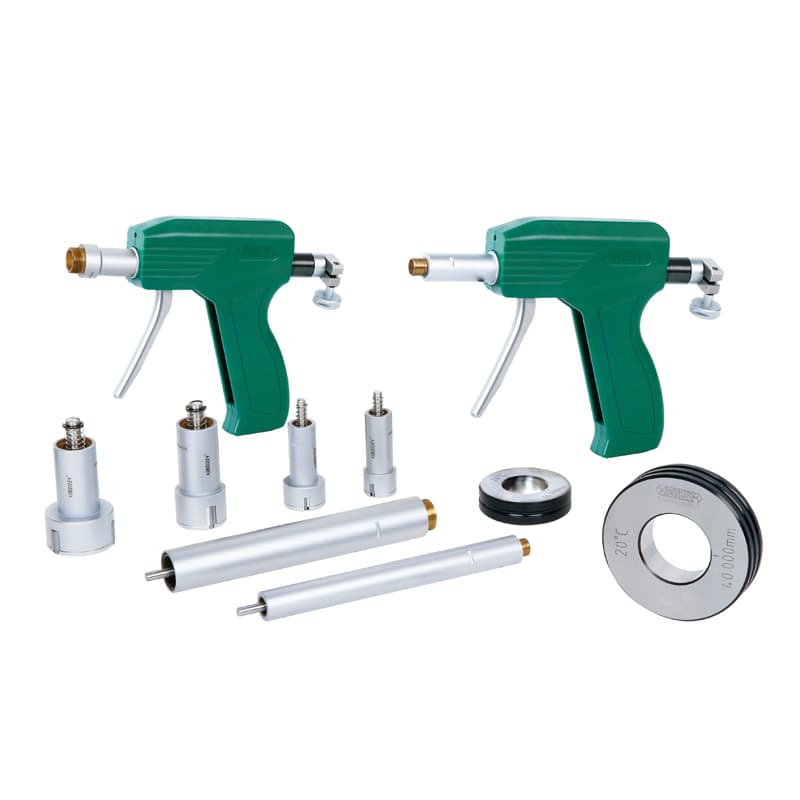

| 2124-S504 | ۲۰–۵۰ میلیمتر | ۲۰–۲۵، ۲۵–۳۰، ۳۰–۴۰ و ۴۰–۵۰ میلیمتر | قطرهای ۲۵ و ۴۰ میلیمتر | ۱۵۰ میلیمتر |
| 2124-S1004 | ۵۰–۱۰۰ میلیمتر | ۵۰–۶۳، ۶۲–۷۵، ۷۵–۸۸ و ۸۷–۱۰۰ میلیمتر | قطرهای ۶۲ و ۸۷ میلیمتر | ۱۵۰ میلیمتر |
پیش از سفارش، بازهٔ موردنیاز، کد مدل و متعلقات داخل بسته را مشخص کنید. نشانگر دیجیتال و رینگ‌های اختیاری را با اقلام همراه هر نسخه اشتباه نگیرید.
