بورگیج و اندازه‌گیری قطر داخلی

بورگیج و ابزار اندازه‌گیری قطر داخلی اینسایز

برای اندازه‌گیری قطر داخلی سوراخ، سیلندر یا لوله فقط یک نوع ابزار وجود ندارد. سوراخ کم‌قطر و کم‌عمق ممکن است به داخل‌سنج سه‌نقطه‌ای نیاز داشته باشد؛ کنترل قطر سیلندر با مقایسهٔ چند نقطه در طول قطعه معمولاً با بورگیج (گیج سیلندر) انجام می‌شود؛ اندازه‌گیری قطرهای بزرگ ممکن است به گیج‌های داخل‌سنج بلند یا متر قطر داخلی برسد؛ و برای انتقال یک اندازهٔ داخلی ساده به میکرومتر خارجی می‌توان از گیج تلسکوپی استفاده کرد. انتخاب اشتباه میان این ابزارها، حتی اگر دامنهٔ عددی روی کاغذ مناسب باشد، می‌تواند تماس ناقص، خطای هم‌راستایی یا قرائت غیرقابل تکرار ایجاد کند.

دستهٔ «بورگیج و اندازه‌گیری قطر داخلی» در ابر ابزار ۸۲ محصول از چند خانواده را در بر می‌گیرد: میکرومترهای داخل‌سنج مکانیکی و دیجیتال، میکرومترهای لوله‌ای و رزوهٔ داخلی، داخل‌سنج‌های دو و سه‌نقطه‌ای، بورگیج ساعتی و ست گیج سیلندر، گیج سوراخ کوچک، بورگیج مخصوص سوراخ کور یا شیار داخلی، گیج پخ داخلی، گیج تلسکوپی و ست سوراخ کوچک، متر قطر داخلی، سیرکومتر و متعلقات تنظیم و تعویض سندان. این تنوع به این معناست که جست‌وجوی «قیمت بورگیج اینسایز» ممکن است به ابزارهایی با روش کار متفاوت برسد؛ پیش از خرید، شکل سوراخ، قطر، عمق، دقت مورد نیاز و روش قرائت را مشخص کنید.

برای پیدا کردن زیرگروه دقیق، از این مسیرها استفاده کنید: میکرومتر داخل‌سنج، بورگیج و گیج سیلندر، گیج پخ داخلی، گیج تلسکوپی و سوراخ کوچک و سیرکومتر و قطرسنج. هر زیرگروه نیت اندازه‌گیری خودش را دارد و جایگزین مستقیم دیگری نیست.

بورگیج یا گیج سیلندر چیست؟

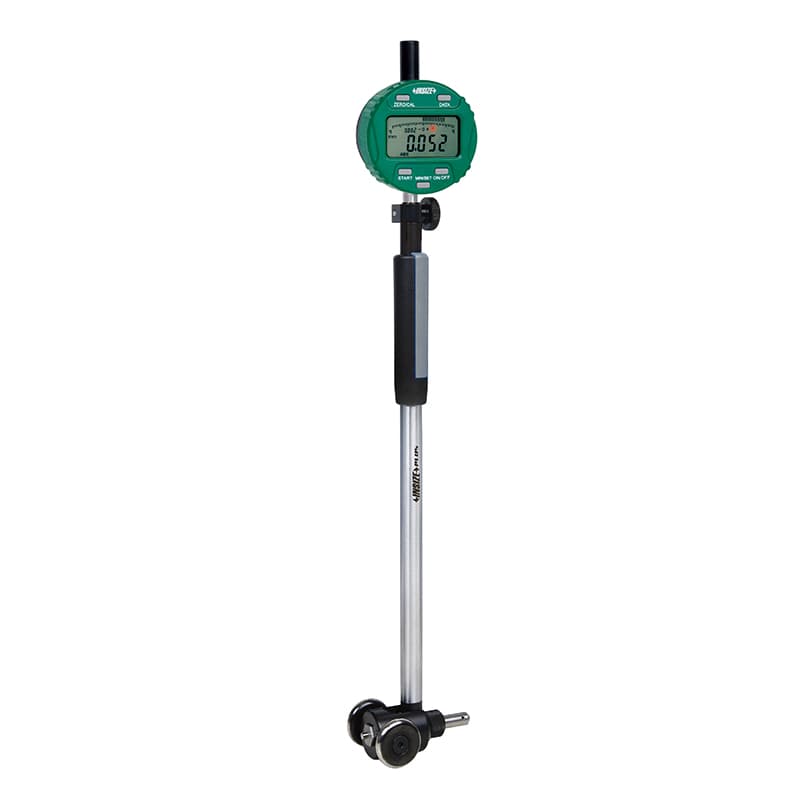

بورگیج یا گیج سیلندر ابزار داخل‌سنجی است که برای کنترل قطر داخلی و در بسیاری از کاربردها مقایسهٔ تغییر قطر در چند نقطهٔ یک سوراخ استفاده می‌شود. خانوادهٔ 2422 در محصولات این دسته نمونه‌ای از بورگیج‌هاست؛ بازه‌های زیرمدل متفاوت‌اند و در مشخصات رسمی برای کدهایی نظیر 2422-35، 2422-60، 2422-150، 2422-300، 2422-510 و 2422-800 دامنه‌های متفاوت ثبت شده است. نام «گیج سیلندر» در بازار ایران، مخصوصاً برای کنترل قطر داخل سیلندر موتور، پرکاربرد است؛ ولی بورگیج‌های فروشگاه فقط به تعمیر موتور محدود نمی‌شوند و می‌توانند برای سوراخ‌های ماشین‌کاری‌شده و قطعات صنعتی نیز به کار روند، مشروط به تطبیق دامنه و روش.

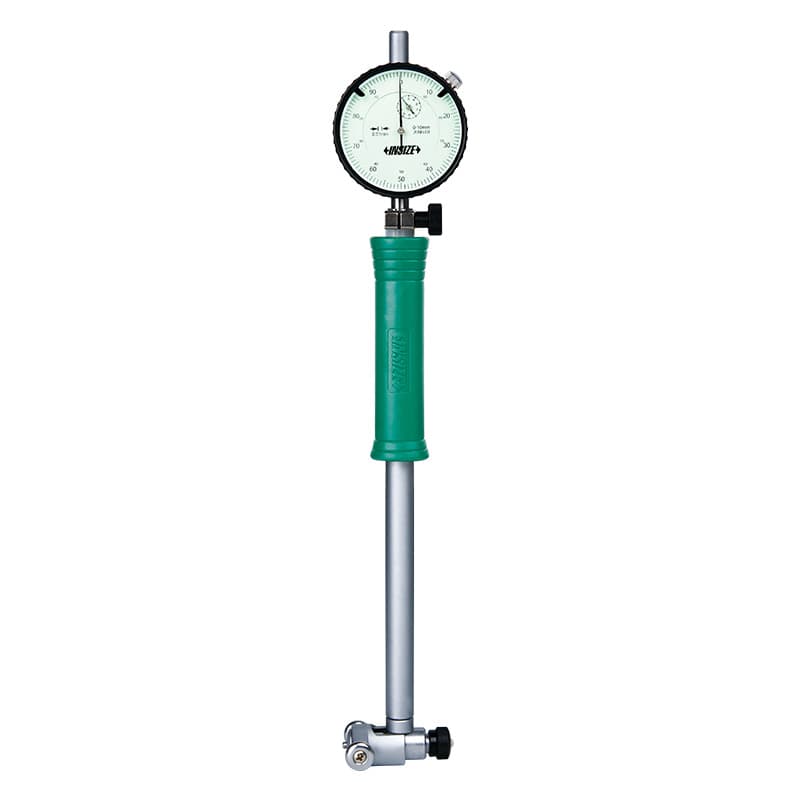

بسیاری از بورگیج‌های ساعتی ابزار مقایسه‌ای هستند: ابتدا با حلقهٔ تنظیم، بلوک‌ها یا تنظیم‌کنندهٔ مناسب روی اندازهٔ مرجع صفر می‌شوند، سپس گیج داخل سوراخ قرار می‌گیرد و نوسان آن حول نقطهٔ کمینه/بیشینه قرائت می‌شود. عدد ساعت معمولاً اختلاف نسبت به مرجع را نشان می‌دهد، نه اینکه بدون تنظیم قبلی قطر مطلق سوراخ را مستقیماً نمایش دهد. روش تنظیم به مدل و متعلقات آن بستگی دارد. دفترچهٔ سازنده را بخوانید و اگر گیج برای قطرهای گوناگون آداپتور یا سندان قابل تعویض دارد، قطعهٔ مطابق بازه را نصب کنید.

برای بازرسی سیلندر، اندازه‌گیری در یک مقطع کافی نیست. قطر را در ارتفاع‌های موردنیاز و دست‌کم در راستاهای تعریف‌شده در دستورالعمل/نقشه بررسی کنید تا تغییر قطر، بیضی‌شدن یا مخروطی‌شدن احتمالی آشکار شود. عدد دقیق نقاط آزمون را از استاندارد تعمیر، نقشه یا رویهٔ کنترل خود بگیرید؛ یک دستور ثابت برای تمام موتورها و سیلندرها وجود ندارد. سطح را از روغن غلیظ و ذرات پاک کنید، ولی از روش‌هایی که پوشش یا سطح قطعه را تغییر می‌دهند پرهیز کنید. نیروی تماس و حرکت آرام ابزار در یافتن نقطهٔ برگشت اهمیت دارد.

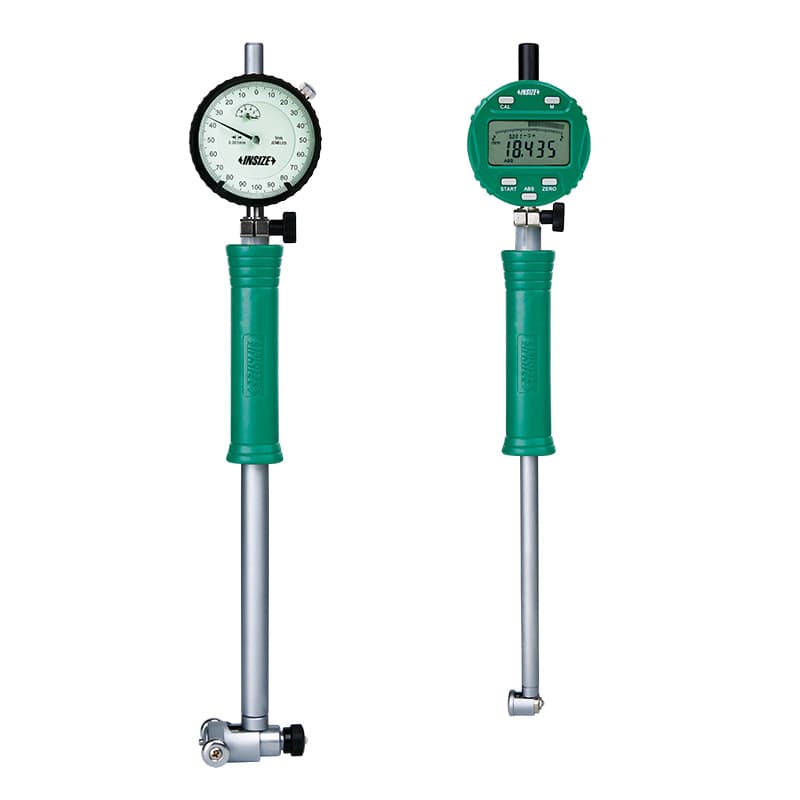

بورگیج ساعتی، دیجیتال و نوع دقیق

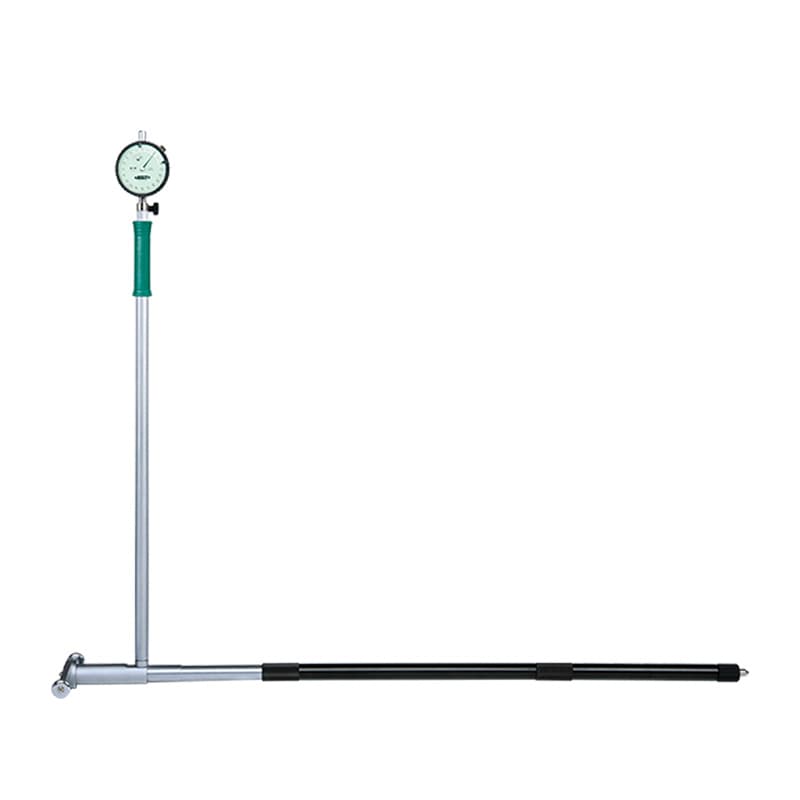

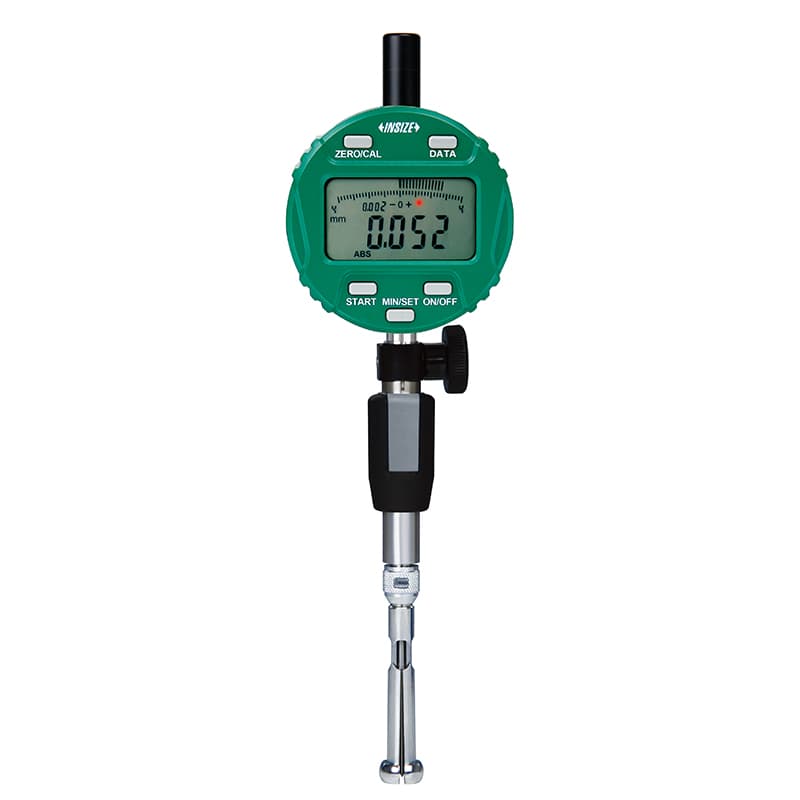

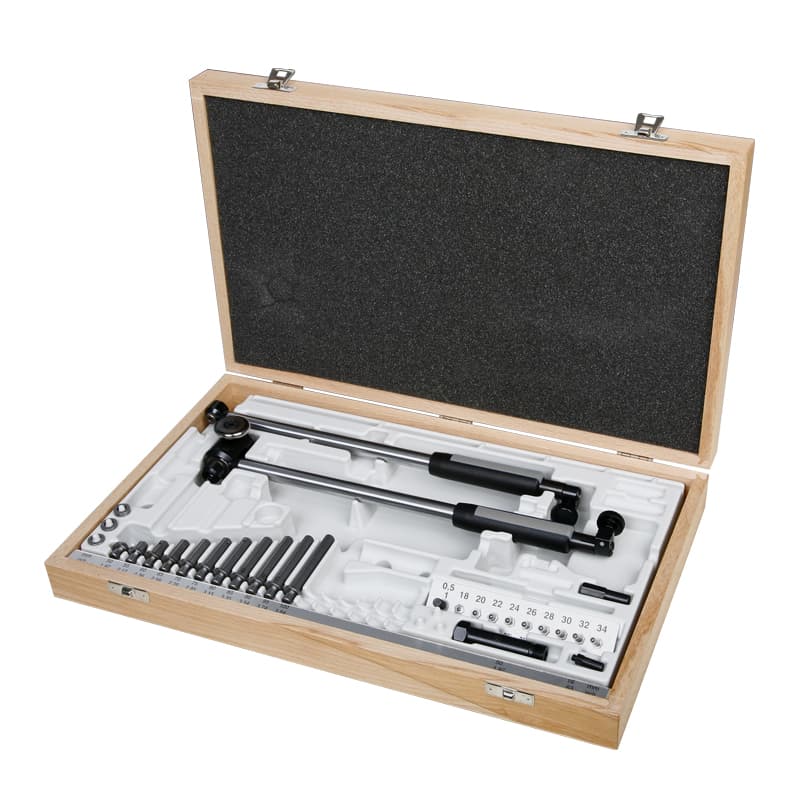

در این موجودی، مدل‌های 2422، 2421 و ست‌های گیج ساعتی 2423، 2426، 2427، 2429، 2527 و دیگر خانواده‌ها دیده می‌شوند. برخی در نام ترجمه‌شده «بورگیج با ساعت اندیکاتور»، «گیج داخل‌سنج ساعتی»، «گیج سیلندر» یا «گیج سوراخ» خوانده شده‌اند. تفاوت مدل‌ها می‌تواند در بازه، طول دسته، طراحی سر اندازه‌گیری، تناسب برای سوراخ کور، داشتن یا نداشتن ساعت و شکل جعبهٔ مجموعه باشد. کدهایی با اسلش مانند 2322/2122 یا 2825/2126 چند پیکربندی یا خانواده را کنار هم نشان می‌دهند؛ زیرمدل انتخابی را از صفحهٔ محصول و کاتالوگ بخوانید، نه فقط از نام عمومی.

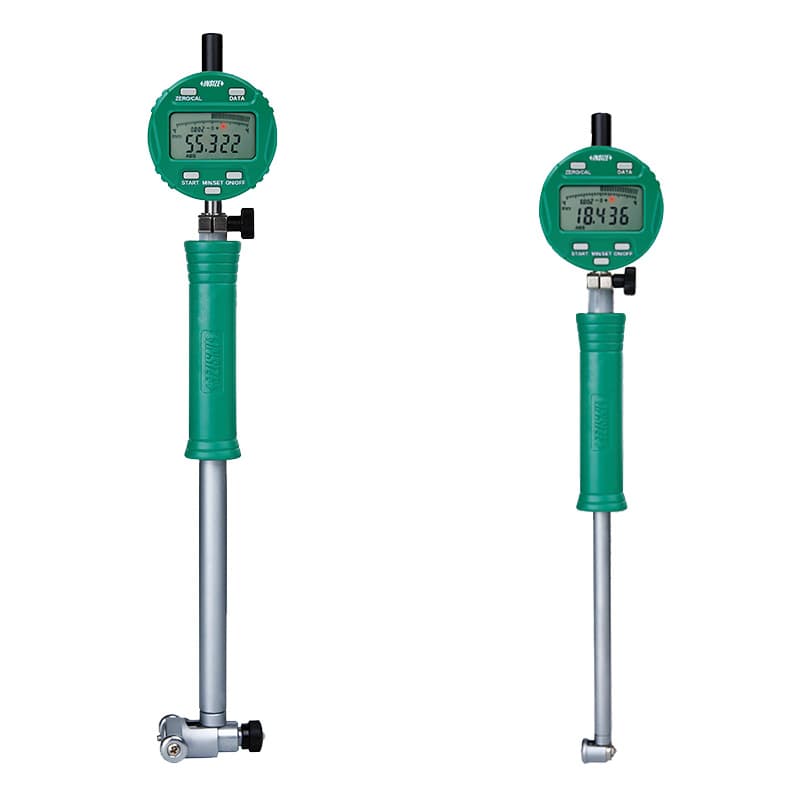

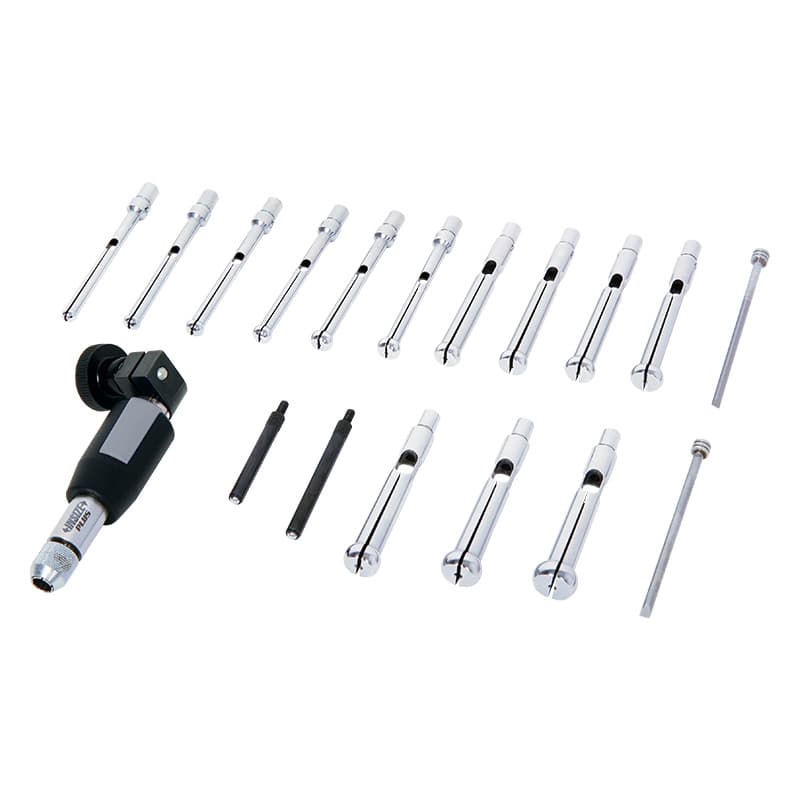

مدل‌های دقیق‌تر یا کم‌قطرتر ممکن است بدون ساعت فروخته شوند و به میکرومتر خارجی برای خواندن اندازهٔ منتقل‌شده نیاز داشته باشند. ست‌هایی مانند 2421 می‌توانند چند سر یا دامنه را در یک جعبه جمع کنند، اما محتویات بسته را با اندازهٔ سوراخ‌های شما تطبیق دهید. برای بورگیج دیجیتال یا گیج‌هایی که با نمایشگر جداگانه عرضه می‌شوند، سازگاری هد، ساعت، کابل و بازهٔ نمایش را تأیید کنید. رزولوشن ساعت به تنهایی دقت کل سامانه را مشخص نمی‌کند؛ سر گیج، تنظیم مرجع، گیره، طول دسته و روش اپراتور نیز در نتیجه نقش دارند.

میکرومتر داخل‌سنج؛ سنجش مستقیم‌تر قطر داخلی

میکرومتر داخل‌سنج یا inside micrometer برای اندازه‌گیری ابعاد داخلی طراحی شده است. خانواده‌های موجود شامل 3220 اقتصادی و نسخهٔ دیجیتال 3520، میکرومترهای چندتکه یا میله‌ای 3679، مدل‌های لوله‌ای داخلی 3221، 3222، 3224، 3225، 3229، 3683، 3684 و 3634، مدل‌های تخصصی 3226 و 3641 برای رزوهٔ داخلی، و ابزارهای دو/سه‌نقطه‌ای مانند 3227، 3127، 3113، 3228، 3128 و 3621 هستند. هر گروه بر حسب نوع سوراخ، دسترسی، بازه و شیوهٔ تماس متفاوت است.

میکرومتر داخل‌سنج ساده یا میله‌ای ممکن است برای دامنه‌های بزرگ‌تر از یک بدنه با میله‌های افزایشی استفاده کند؛ در این حالت طول میله، امتداد، محل اتصال و طول مرجع باید درست انتخاب شوند. نسخهٔ دیجیتال نمایش عدد را آسان می‌کند و بعضی مدل‌ها امکانات خروجی یا تغییر واحد دارند، اما هر ویژگی را تنها برای همان کد تأیید کنید. در میکرومتر سه‌نقطه‌ای، تماس در چند جهت داخلی ابزار را در مرکز سوراخ قرار می‌دهد و می‌تواند برای اندازه‌گیری قطر داخل مفید باشد؛ با این حال، نوع رزوه، سطح تماس و دامنهٔ هر هد مشخص است و مدل سه‌نقطه‌ای برای هر سوراخ یا هر شکل هندسی مناسب نیست.

برای انتخاب بین 3220، 3227، 3127 یا یک میکرومتر میله‌ای، به بازه و ساختار قطعه توجه کنید. سوراخ کوتاه و کم‌قطر، سوراخ عمیق، دیوارهٔ نازک و سوراخ رزوه‌شده به ابزارهای متفاوتی نیاز دارند. میکرومتر داخل‌سنج ممکن است یک مقدار طولی را مستقیم بخواند؛ بورگیج مقایسه‌ای معمولاً انحراف را نسبت به مرجع نشان می‌دهد. پیش از سفارش، مشخص کنید «اندازهٔ مطلق» لازم دارید یا «مقایسهٔ تغییر قطر نسبت به استاد/حلقه». این پاسخ انتخاب ابزار و لوازم مرجع را روشن می‌کند.

داخل‌سنج سه‌نقطه‌ای و اندازه‌گیری سوراخ کوچک

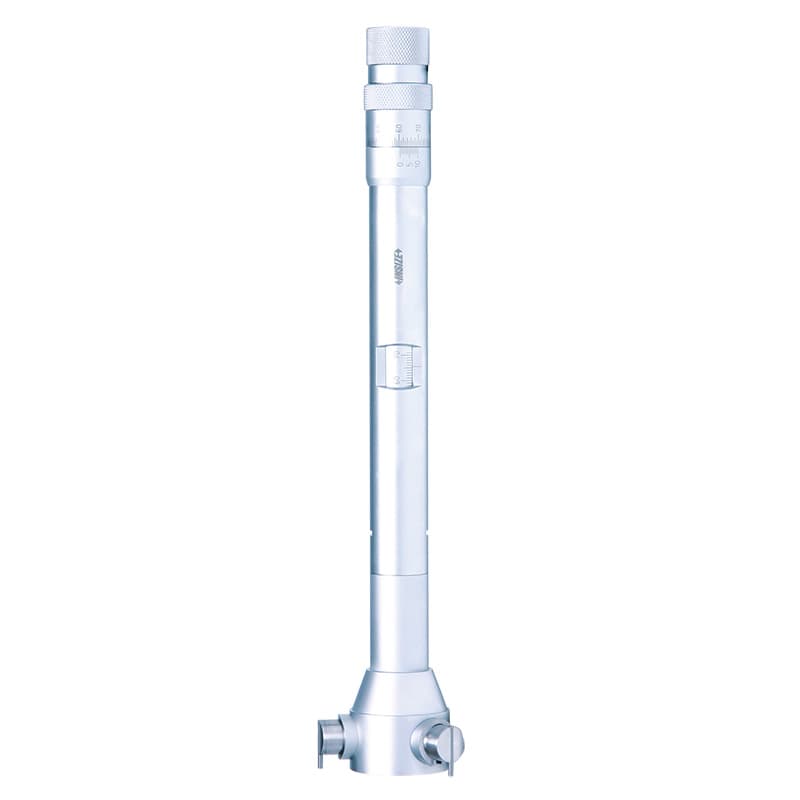

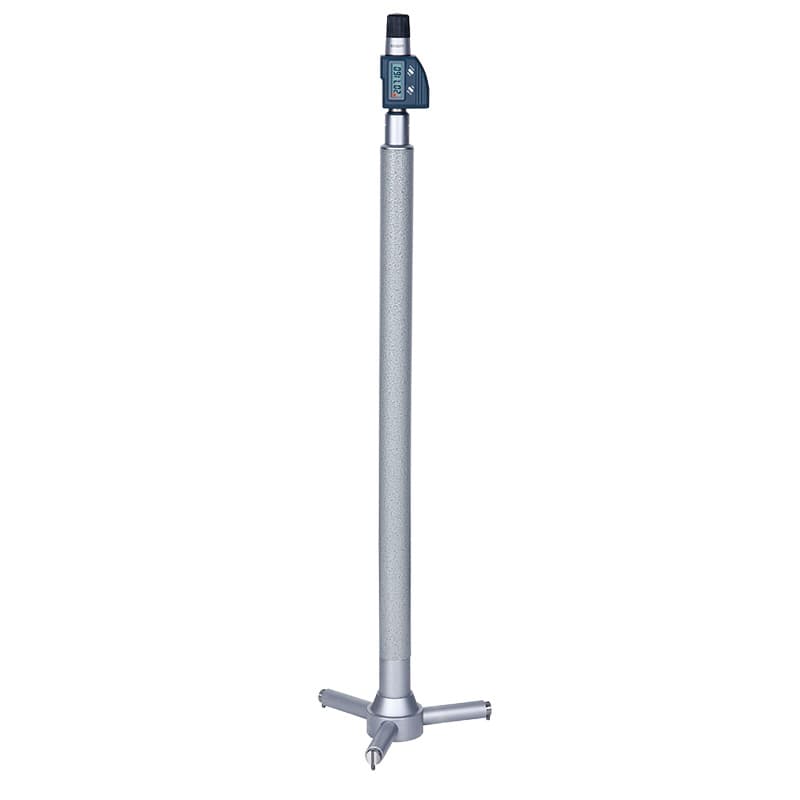

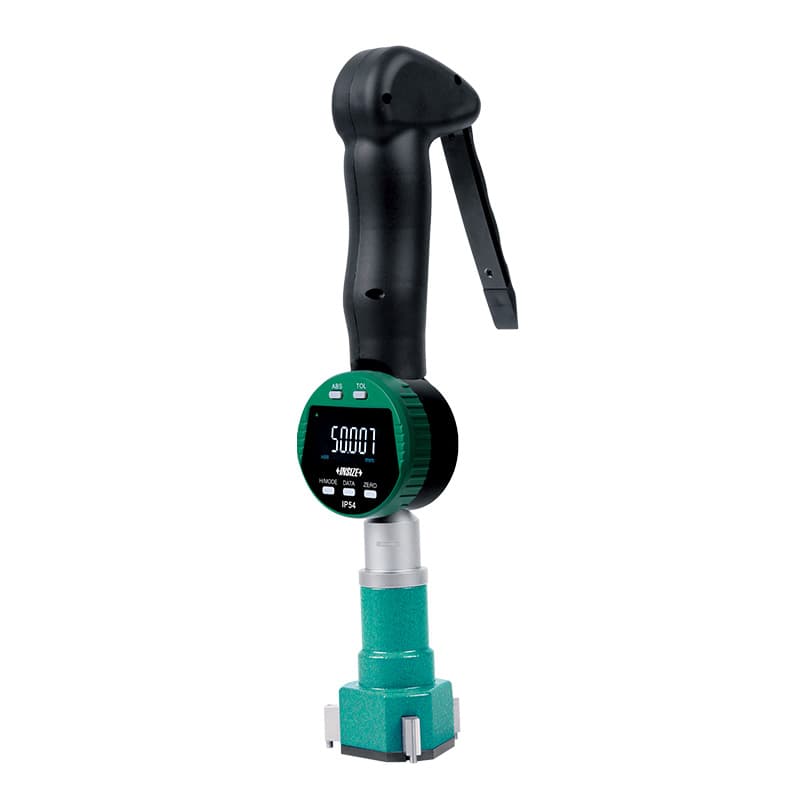

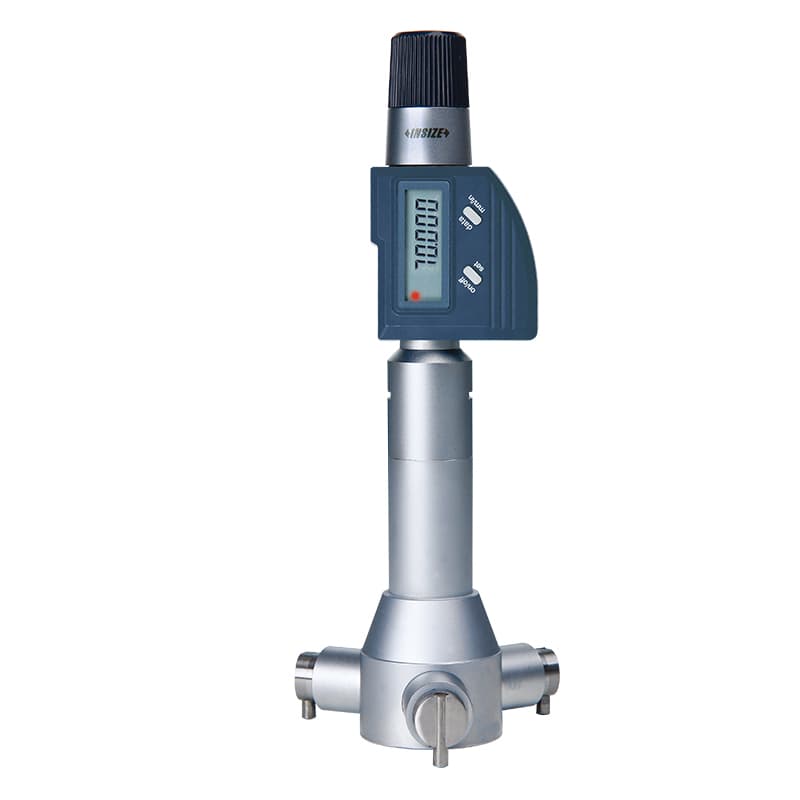

هد سه‌نقطه‌ای برای سوراخ‌هایی که امکان تماس با سه سطح داخلی دارند طراحی شده و در سری‌های استاندارد و دامنه‌گسترده عرضه می‌شود. در فروشگاه مدل 3227 و نسخهٔ دیجیتال 3127، سری بی‌سیم دیجیتال 3113، مدل‌های wide-range 3228/3128 و نسخهٔ دیجیتال بزرگ‌تر 3621 دیده می‌شوند. مدل‌های سه‌نقطه‌ای کوچک 2124 و 3129 و مجموعه‌های سوراخ کوچک نیز برای بازه‌های پایین‌تر فهرست شده‌اند. عنوان «تپانچه‌ای» یا «دستگیره تفنگی» به فرم دسته اشاره دارد و به معنی کاربرد سلاح یا ابزار پنوماتیک نیست؛ در سفارش، کد و دامنهٔ اندازه‌گیری را ذکر کنید.

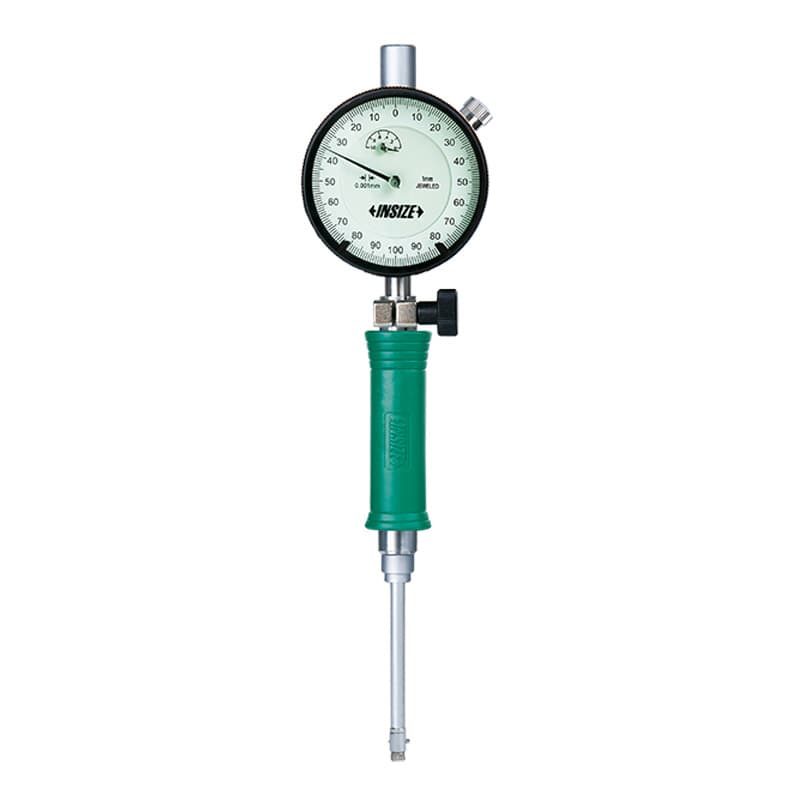

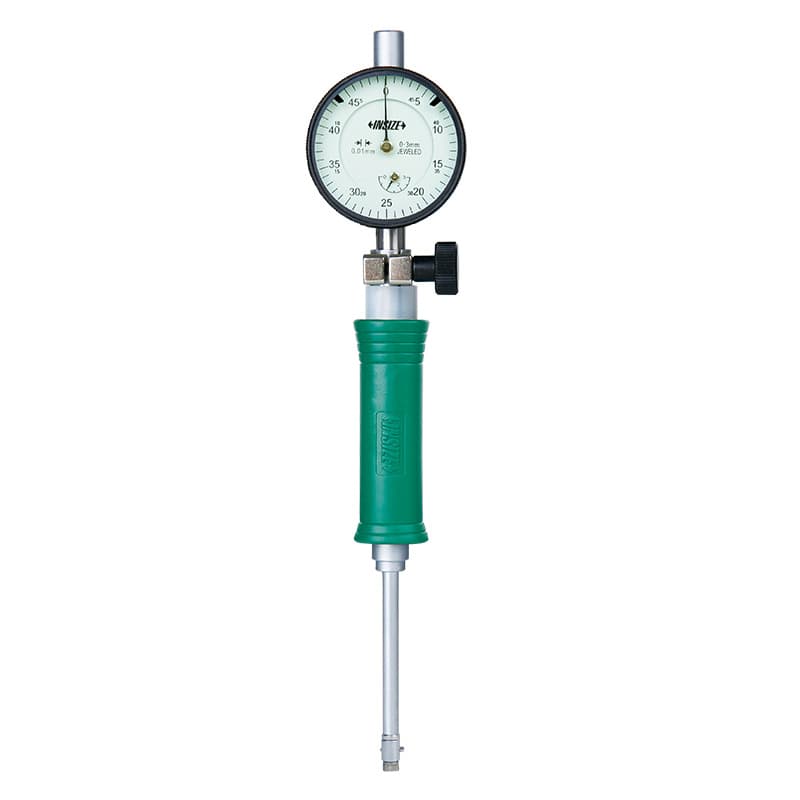

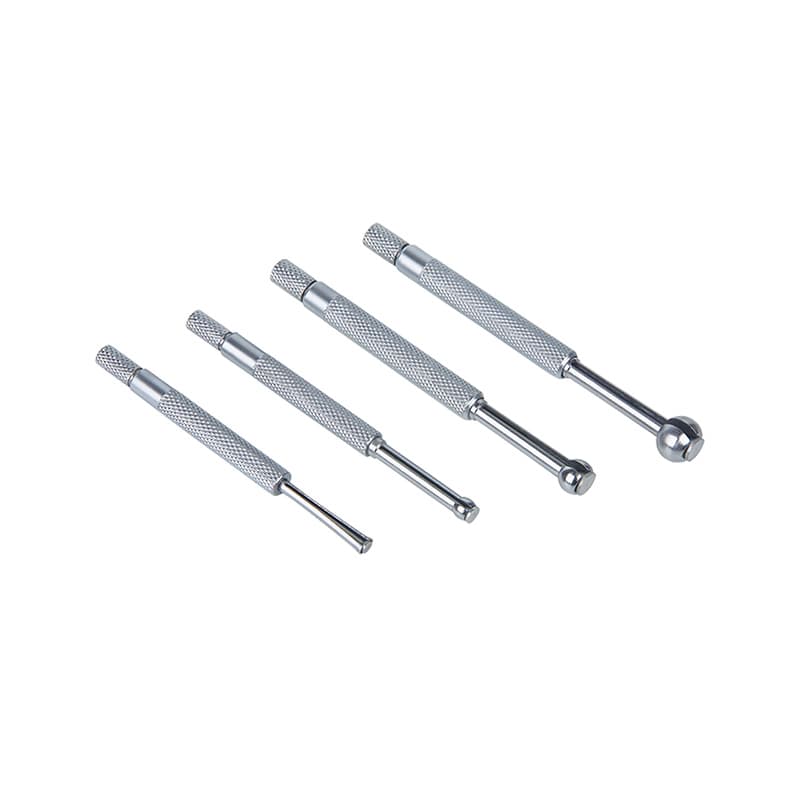

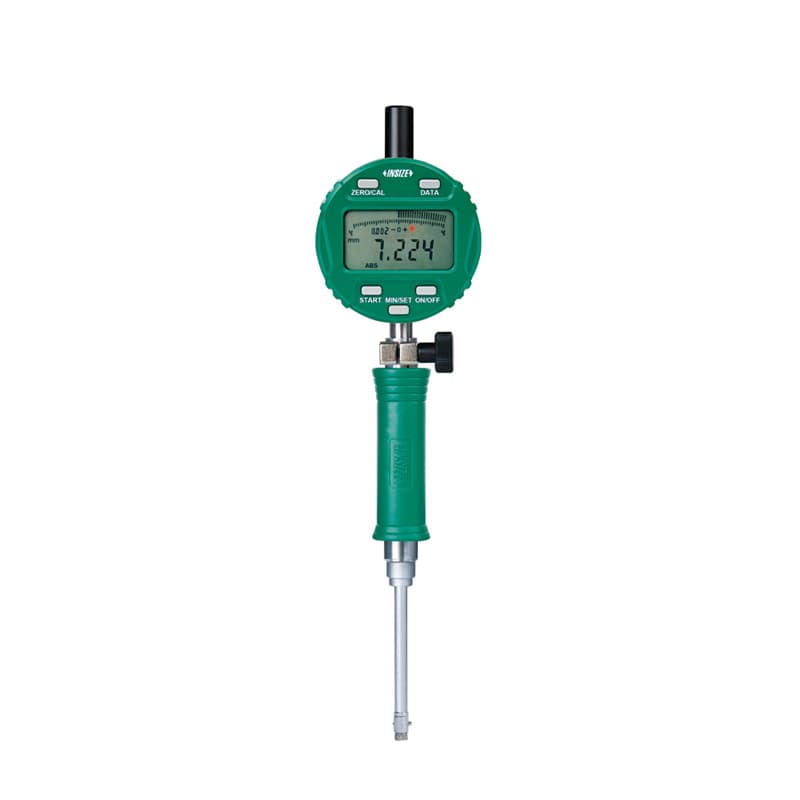

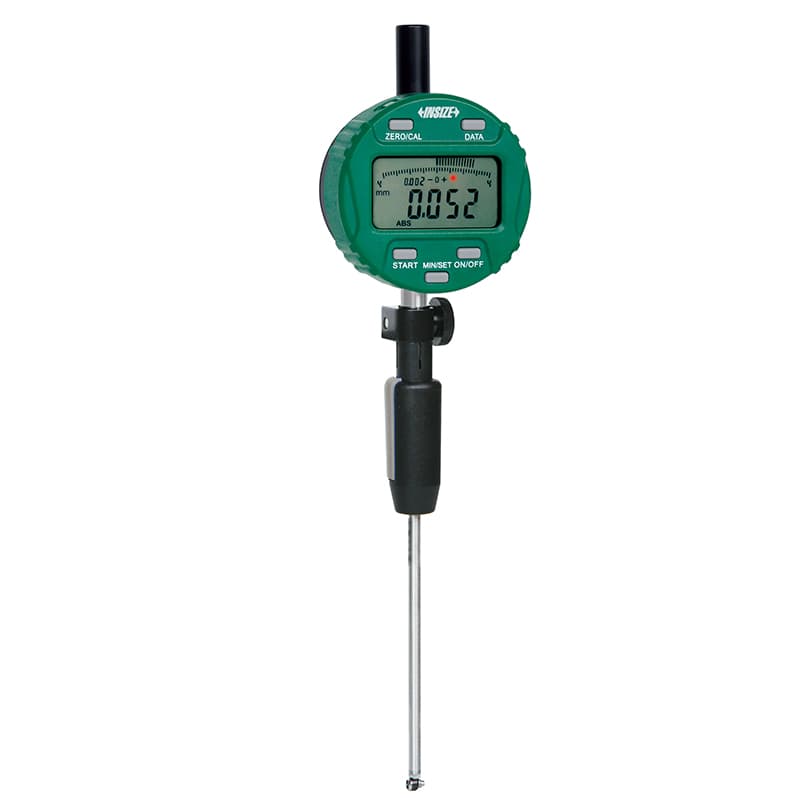

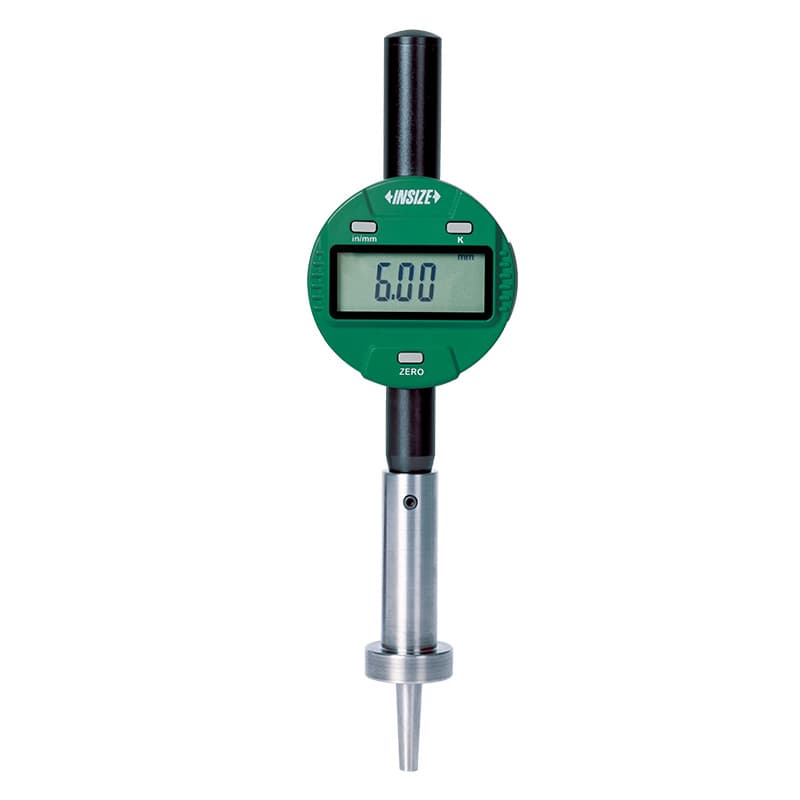

در سوراخ‌های بسیار کوچک یا نزدیک لبه، امکان قرارگیری هم‌مرکز و تماس مناسب محدود می‌شود. گیج‌های سوراخ کوچک 2425، 2284، 2853/2153، 2852/2152، 2248 و ست 4208 شکل‌های گوناگونی از اندازه‌گیری یا انتقال اندازه را پوشش می‌دهند. بعضی نسخه‌ها ساعت ندارند و برای خواندن مقدار باید گیج از سوراخ خارج و با میکرومتر اندازه‌گیری شود؛ بعضی نسخه‌ها به ساعت تست یا نمایشگر مجهزند. مشخصه‌های «بدون ساعت»، «با ساعت»، «دیجیتال» و «ست» را پیش از خرید روشن کنید.

یک گیج کوچک را با کج‌کردن یا فشار زیاد وارد سوراخ نکنید؛ نوک ظریف و فنر اندازه‌گیری ممکن است آسیب ببیند. سطح داخلی و ابزار را پاک کنید، در سوراخ کور از تماس با کف یا شانهٔ انتهایی جلوگیری کنید و روش نگهداری را مطابق دستورالعمل بخوانید. دقت اندازه‌گیری سوراخ کوچک به مهارت اپراتور و روش انتقال وابسته است؛ اگر تلرانس تنگ است، از روی تفکیک‌پذیری اسمی ابزار به تنهایی نتیجه نگیرید.

سوراخ کور، شیار داخلی، مانع و دسترسی دشوار

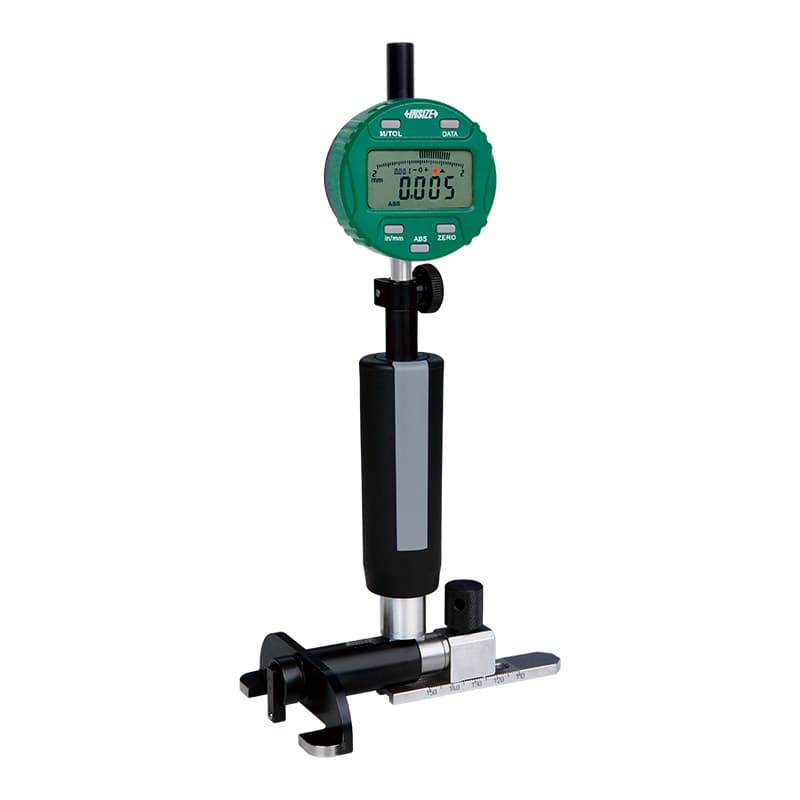

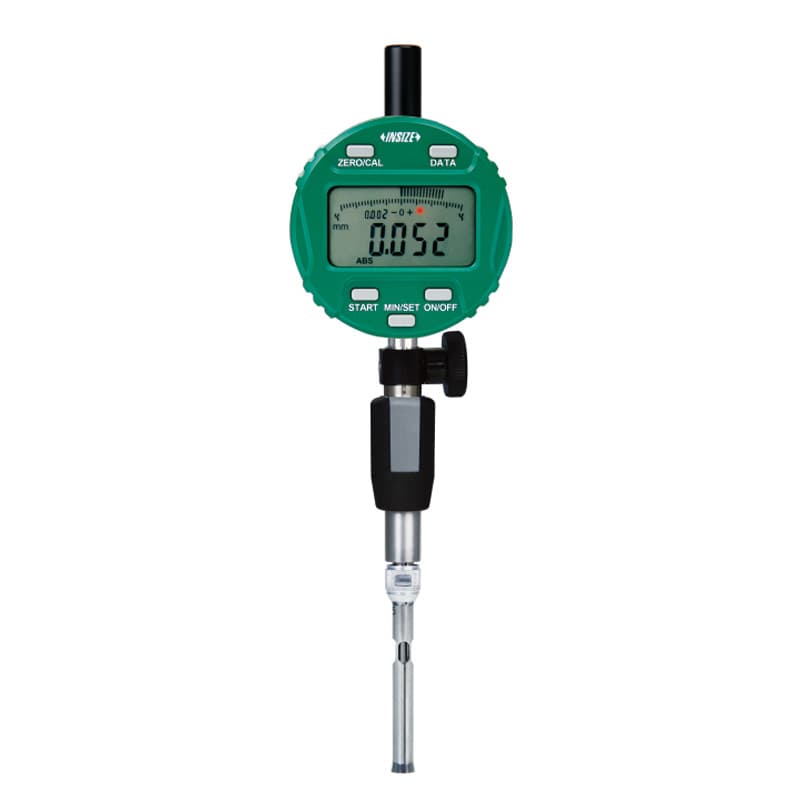

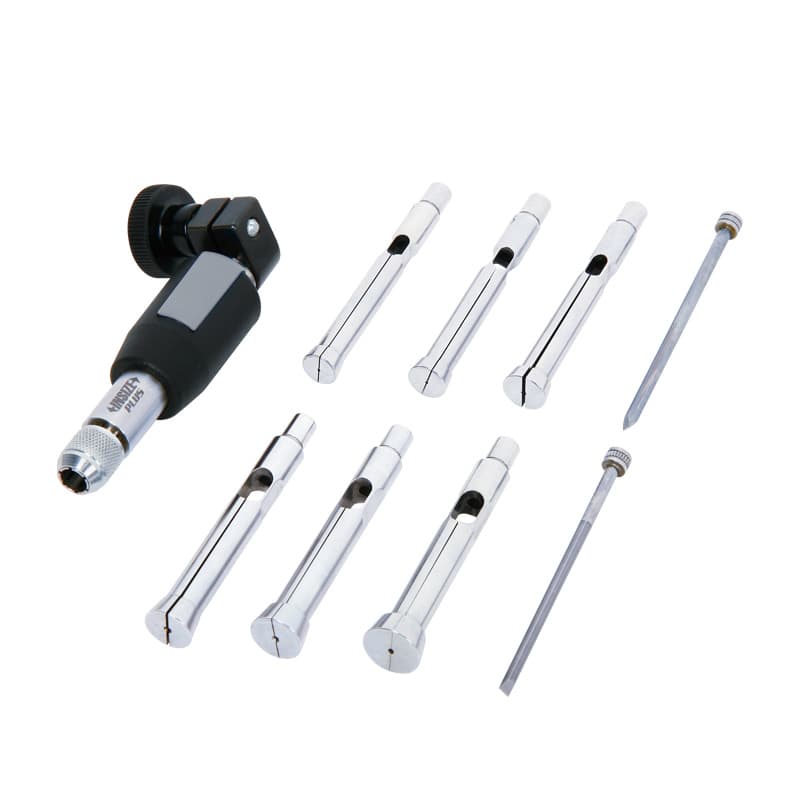

سوراخ کور با سوراخ عبوری یکسان نیست: در سوراخ کور، سر اندازه‌گیری نباید به کف سوراخ تکیه کند مگر آنکه خود روش همین را بخواهد. مدل‌های خانوادهٔ 2424 و مجموعهٔ 2429 برای برخی سوراخ‌های کور معرفی شده‌اند؛ سری‌های 2427 و 2429 نیز در فهرست گیج‌های ساعت‌دار split برای سوراخ کور هستند. ابزار مناسب باید بتواند در عمق مورد نیاز با فاصله از کف قرار بگیرد و در عین حال به قطر دیواره برسد. طول دسته، محدودهٔ تماس و هندسهٔ سر را از نقشهٔ فنی بررسی کنید.

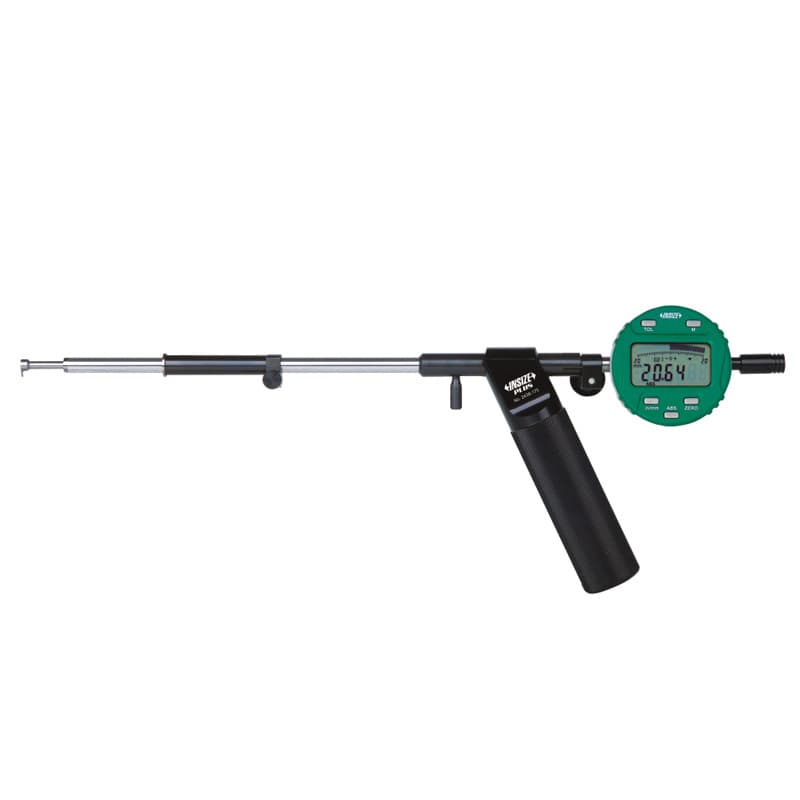

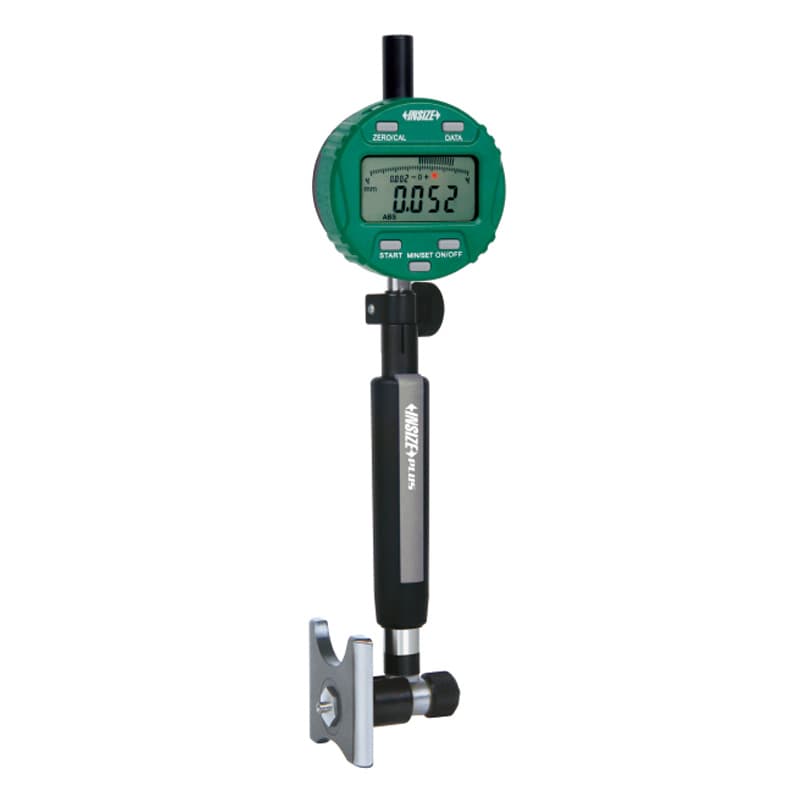

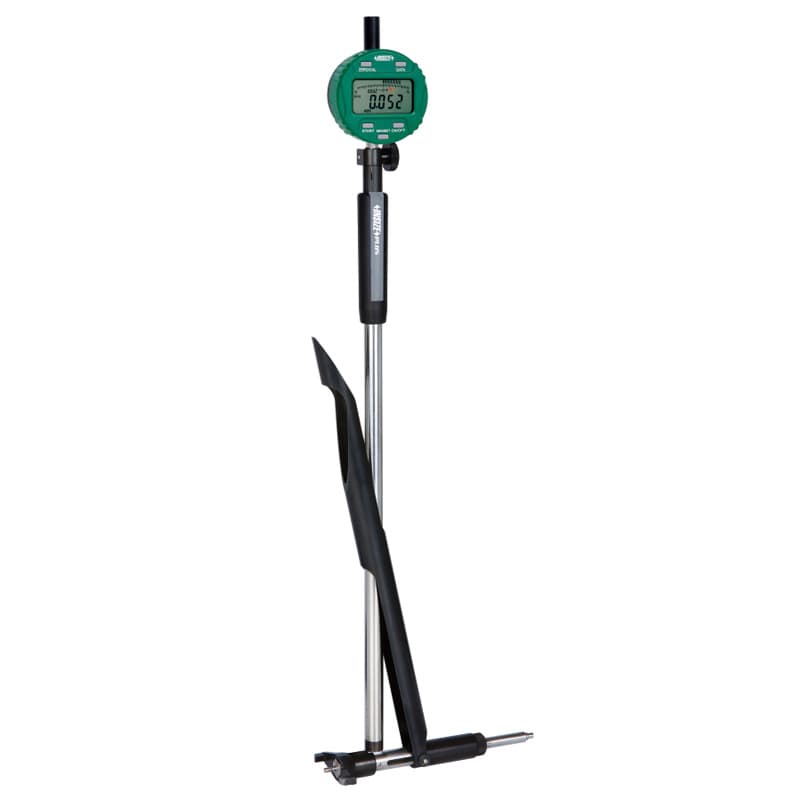

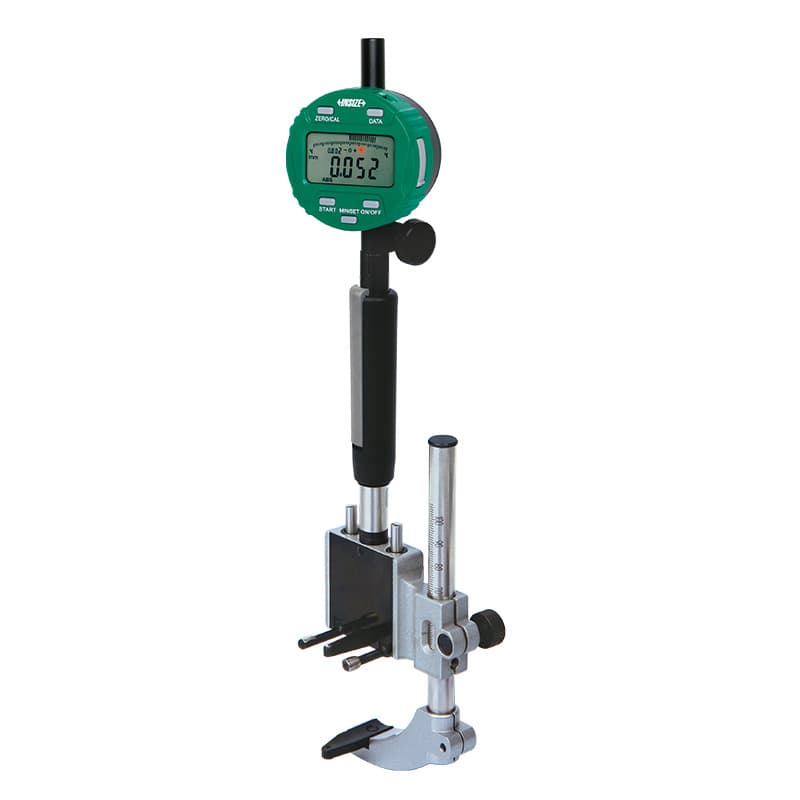

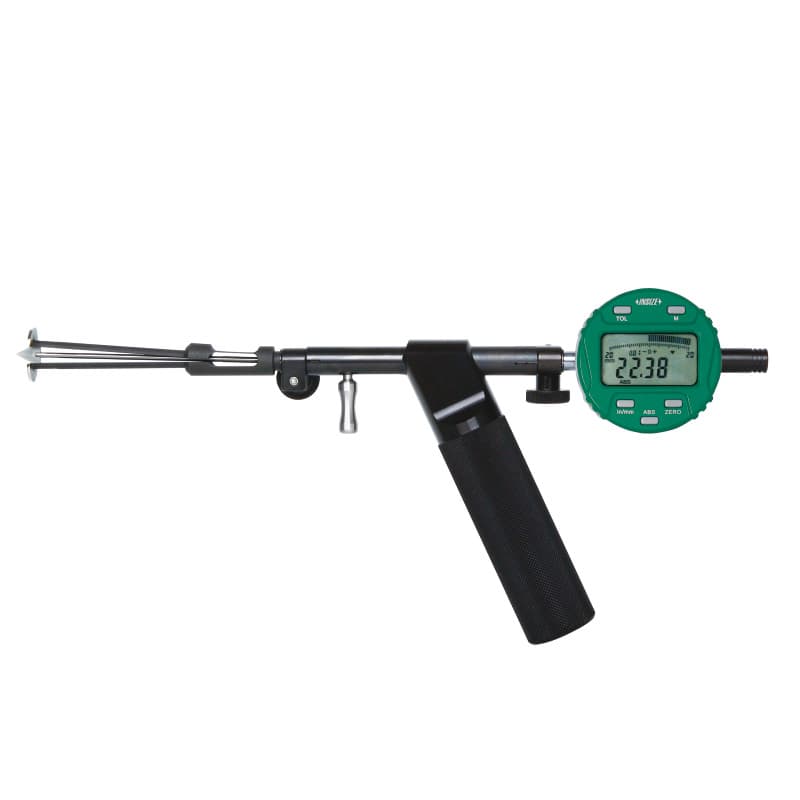

برای اندازه‌گیری درون شیار یا پشت مانع، مدل‌های شیار داخلی 2433 و گیج شیار داخلی با دستهٔ تفنگی 2436 و گیج عرض شیار 2438 در این دسته موجودند. ابزارهای خودمکان‌یاب 2431 و مدل‌های بررسی مانع داخلی 2432 نیز برای دسترسی‌های خاص ثبت شده‌اند. این نام‌ها نشان می‌دهند «قطر داخلی» همیشه یک استوانهٔ صاف و باز نیست. اگر شیار یا مانع در مسیر قرار دارد، شکل سطح، عرض و عمق شیار، فاصله از لبه و امکان چرخاندن ابزار را قبل از انتخاب بنویسید. ممکن است مدل بورگیج استاندارد به شیار نرسد یا در آن گیر کند.

میکرومتر رزوهٔ داخلی 3226، 3641 و مدل‌های دسته‌دار 3126 برای رزوهٔ داخلی و کاربردهای اختصاصی‌اند. متعلقات 7385 و 7321 نیز در کاتالوگ محصولات برای میکرومتر رزوهٔ داخلی دیده می‌شوند. گیج رزوهٔ داخلی را با داخل‌سنج قطر صاف اشتباه نگیرید؛ اندازه‌گیری قطر مینور، قطر گام، گام یا عملکرد عبور رزوه کمیت‌های متفاوتی هستند. پیش از خرید، نوع رزوه، استاندارد، گام، زاویه، قطر و پارامتر مورد نیاز در نقشه را مشخص کنید.

گیج پخ داخلی و سوراخ مخروطی

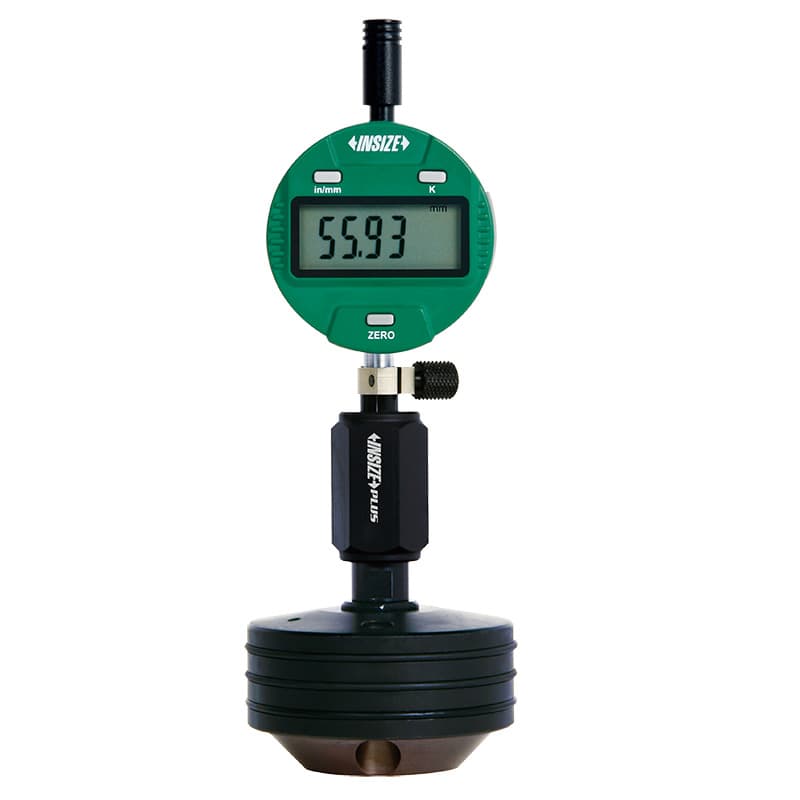

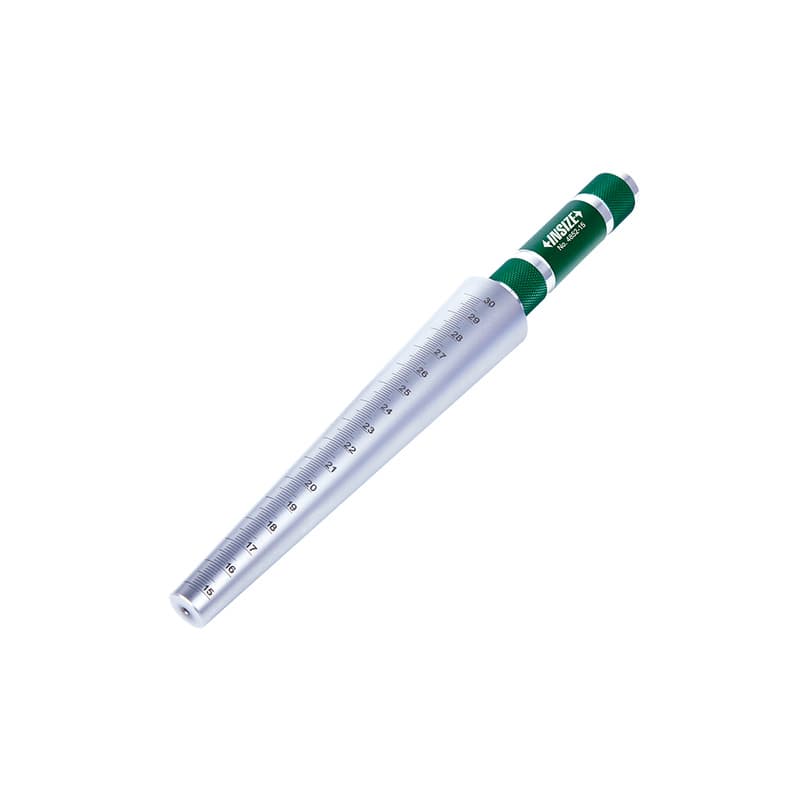

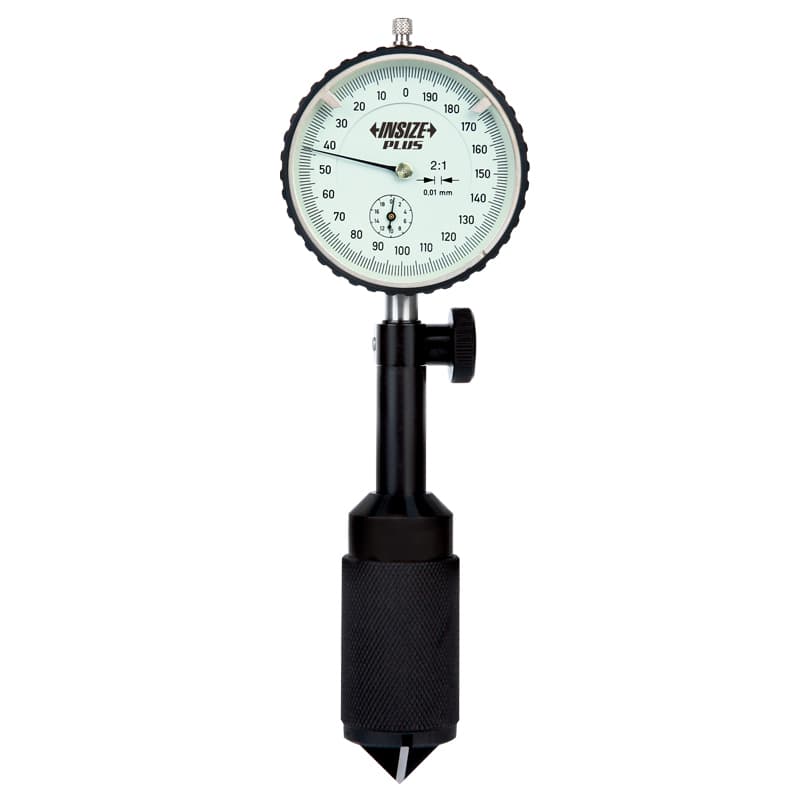

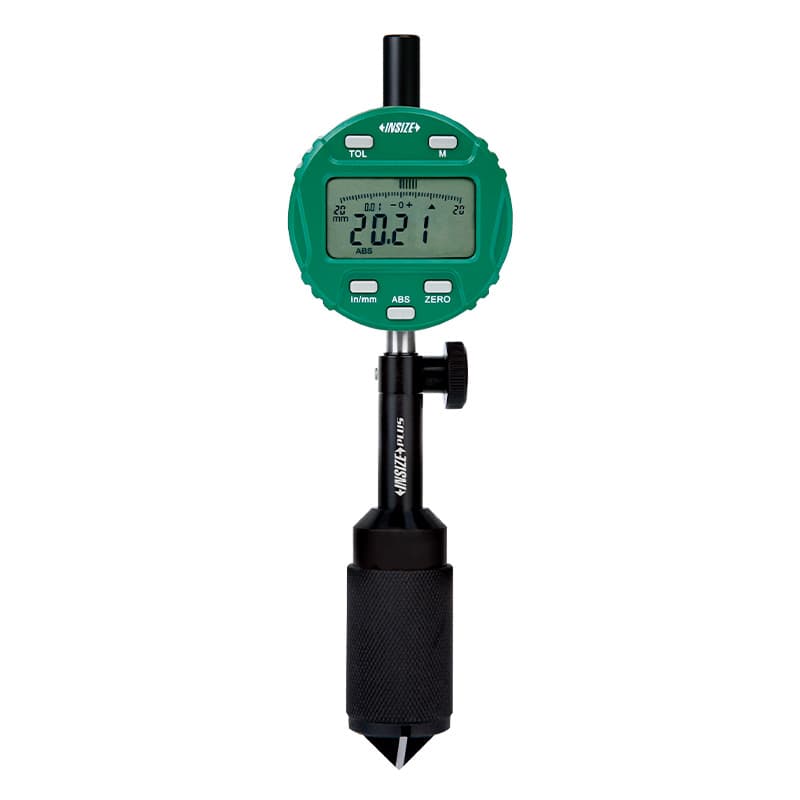

گیج پخ داخلی برای اندازه‌گیری یا کنترل پخ و لبهٔ زاویه‌دار در دهانهٔ سوراخ کاربرد دارد. در محصولات موجود، مدل‌های 2941 مکانیکی، 2942 دیجیتال و 2962 دیجیتال با دامنه‌ها و ساختارهای اختصاصی دیده می‌شوند. برای سوراخ مخروطی یا قطر داخلی مخروطی نیز مدل‌های 4855-5 و 4852 به‌عنوان گیج مخروطی کوچک/سوراخ مخروطی فهرست شده‌اند. این ابزارها با داخل‌سنج قطر استوانه‌ای فرق دارند: قرارگیری نوک روی سطح پخ و زاویهٔ هندسی قطعه بر قرائت اثر می‌گذارد.

برای خرید، زاویهٔ پخ، عمق یا عرض مورد انتظار، قطر دهانه و فضای اطراف سوراخ را از نقشه استخراج کنید. گیجی که برای پخ کوچک ساخته شده ممکن است در دهانهٔ بزرگ یا پخ با زاویهٔ غیرمعمول درست ننشیند. مدل دیجیتال ممکن است قرائت را ساده کند؛ اما مقدار زاویه، دقت و روش صفرکردن را از مشخصات همان کد بخوانید. از گیج پخ برای اندازه‌گیری قطر سوراخ یا ارزیابی کامل پروفیل مخروطی استفاده نکنید، مگر سازنده همان کاربرد را تعریف کرده باشد.

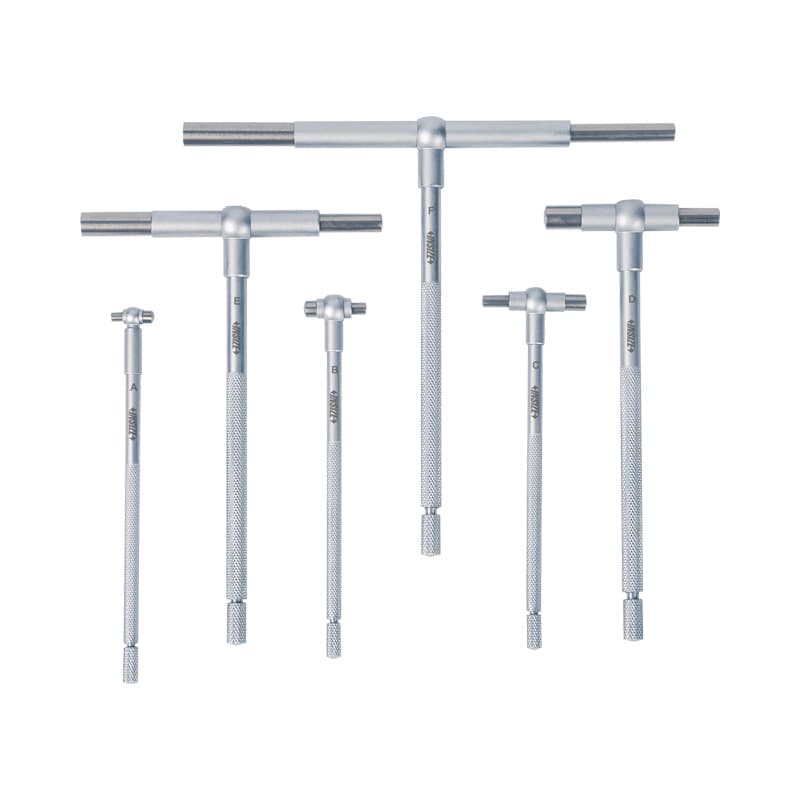

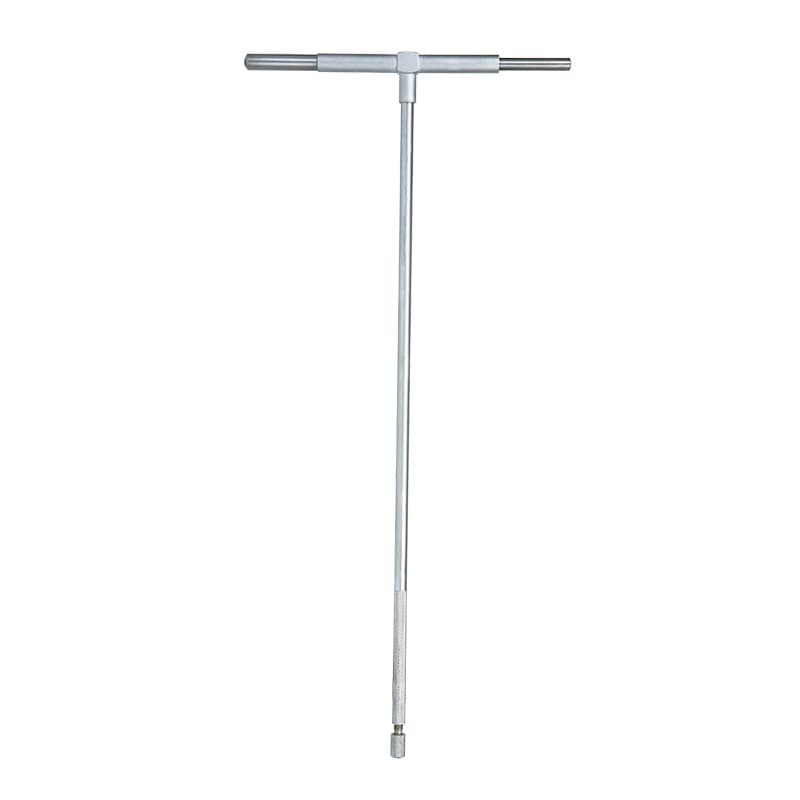

گیج تلسکوپی و ست داخل‌سنج سوراخ کوچک

گیج تلسکوپی (telescoping gauge) اندازهٔ داخلی سوراخ را با فک‌های فنردار به تماس می‌رساند و سپس اندازهٔ گرفته‌شده با میکرومتر خارجی یا ابزار مرجع دیگری خوانده می‌شود. این روش انتقالی است؛ گیج تلسکوپی معمولاً عدد قطر را به شکل نمایشگر مستقیم نشان نمی‌دهد. ست 4206 برای بازهٔ کلی درج‌شدهٔ 8 تا 150 میلی‌متر و مدل 4209 با دستهٔ بلند در فهرست قرار دارند. ست کوچک 4208 بازهٔ 3 تا 13 میلی‌متر را در عنوان محصول دارد. طول دسته، دامنهٔ هر قطعه، قفل و روش انتقال را پیش از انتخاب بررسی کنید.

در روش کار، فک‌ها در سوراخ قرار می‌گیرند، ابزار به‌آرامی روی قطر حرکت می‌کند تا بیشترین بازشدگی/تماس مورد نیاز پیدا شود، سپس قفل می‌شود و مقدار با میکرومتر خارجی اندازه‌گیری می‌شود. حرکت زاویه‌ای، فشار بیش از حد، سطح کثیف یا قفل‌کردن در موقعیت غلط نتیجه را منحرف می‌کند. برای اندازه‌گیری تکرارپذیر، جهت حرکت و نیروی تماس را ثابت کنید و در صورت امکان چند بار اندازه‌گیری را تکرار کنید. از گیج تلسکوپی برای تصمیم‌های تلرانسی بسیار تنگ بدون ارزیابی توان روش استفاده نکنید.

متر قطر داخلی، قطرسنج و سیرکومتر

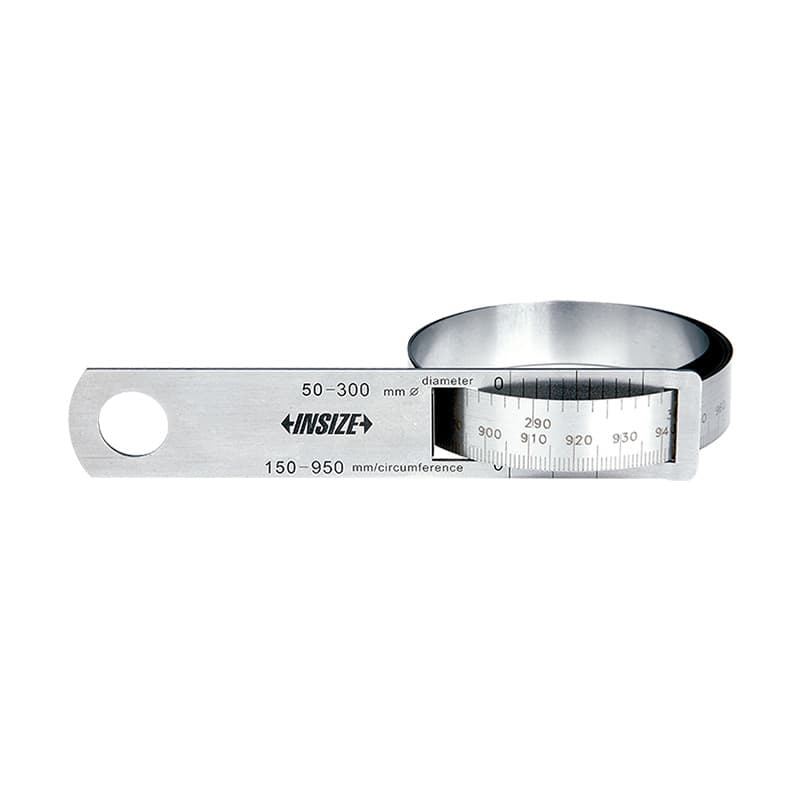

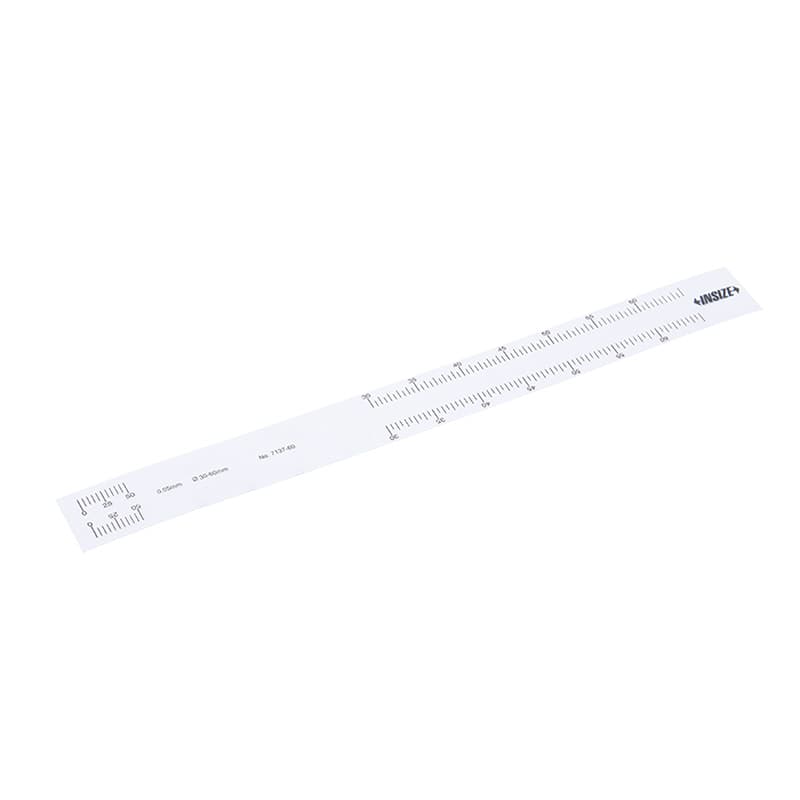

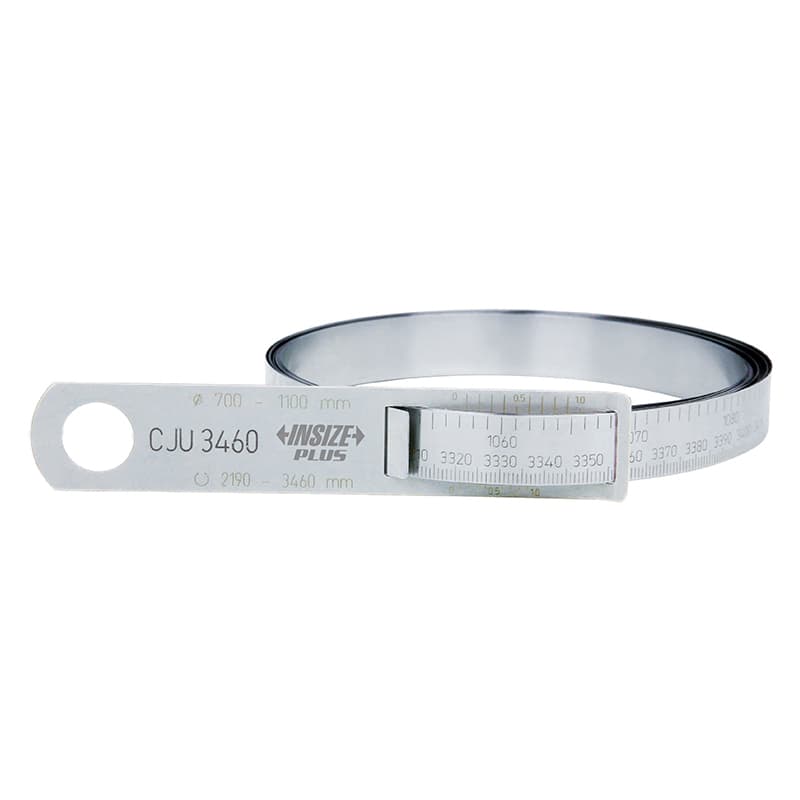

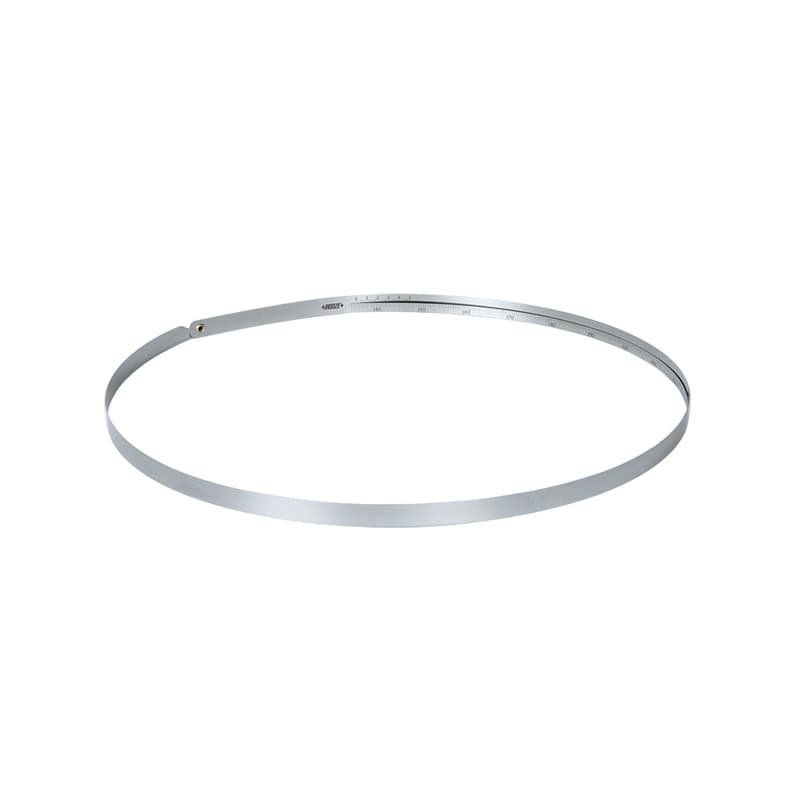

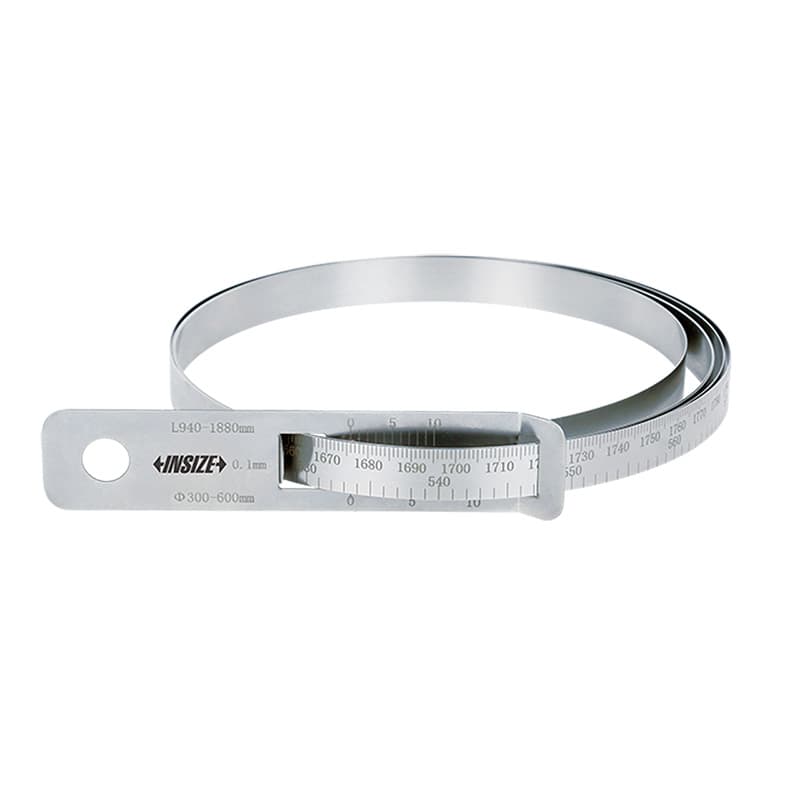

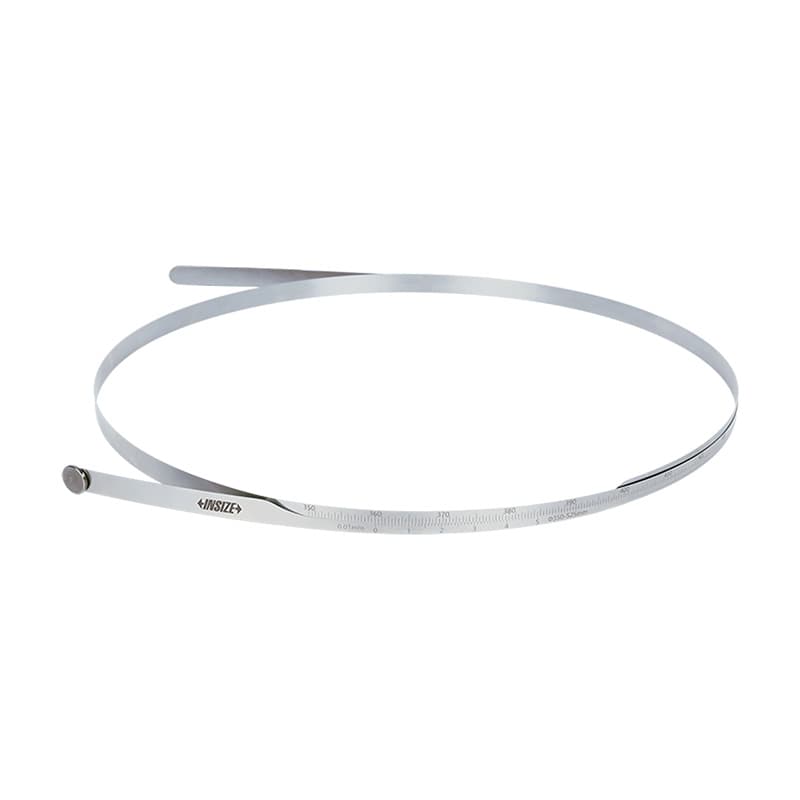

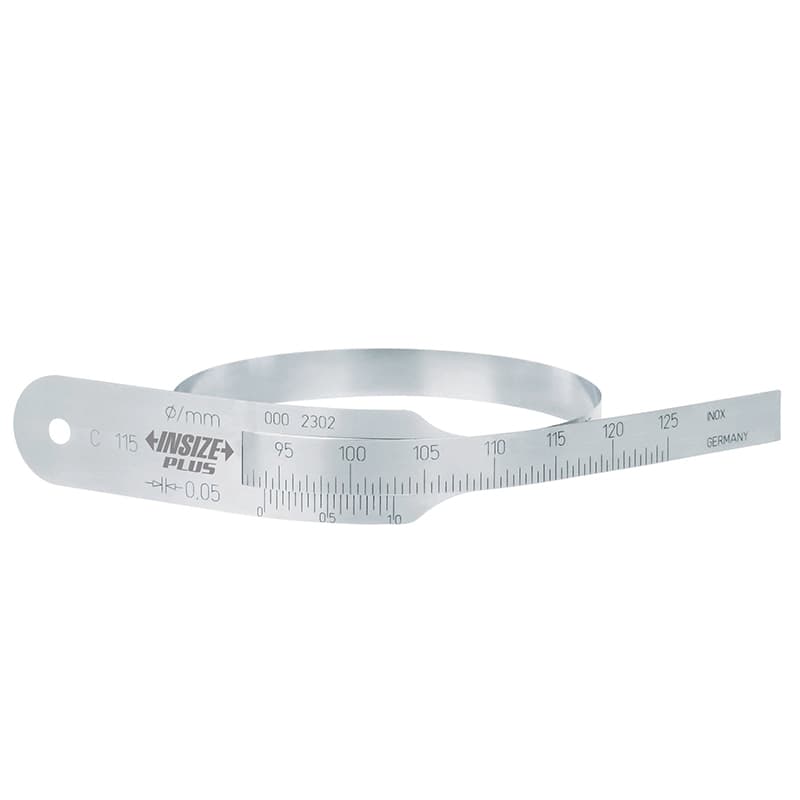

برای قطرهای بزرگ یا قطعات حلقوی، ابزارهای داخل‌سنج معمول ممکن است دامنه یا دسترسی کافی نداشته باشند. در این دسته متر قطر داخلی مدل‌های 7135 و 7155، متر قطر داخلی انعطاف‌پذیر 7137، متر/گیج محیطی 7136، مدل اقتصادی 7114 و متر محیط 7115/7116 دیده می‌شوند. 2430 نیز به‌عنوان متر سوراخ نواری درج شده است. این ابزارها بنا بر نوع خود ممکن است قطر داخلی، قطر خارجی یا محیط را اندازه بگیرند؛ اصطلاح‌های «قطرسنج» و «سیرکومتر» در بازار گاهی برای چند شکل ابزار به کار می‌روند، پس کد و دامنه را بررسی کنید.

متر محیطی، محیط قطعه را در تماس با نوار اندازه می‌گیرد و در صورت طراحی مناسب می‌توان از قطر معادل استفاده کرد؛ این نتیجه به هم‌راستایی نوار، کشش یکنواخت، سطح صاف و تعریف محیط وابسته است. متر قطر داخلی ممکن است مستقیماً روی قطر داخلی کالیبره شده باشد. متر انعطاف‌پذیر برای سطح یا مقطع خاص انعطاف بیشتری دارد اما نحوهٔ خواباندن آن روی سطح مهم است. قطر و محیط را رابطه‌ای می‌توان مرتبط کرد، ولی خطاهای شکل‌پذیری، بیضی‌شدن و ناهم‌راستایی را حذف نمی‌کند.

قبل از انتخاب سیرکومتر یا متر قطر، محدودهٔ قطر و محیط، شکل قطعه، دسترسی، نیاز به خواندن مستقیم قطر یا محیط و دقت لازم را مشخص کنید. برای استوانهٔ بیضی‌شده، محیط معادل لزوماً بیشترین و کمترین قطر را آشکار نمی‌کند. برای قطعهٔ نازک یا منعطف، کشش زیاد نوار می‌تواند اندازه را تغییر دهد. اگر اندازه‌گیری برای کنترل کیفیت حساس است، روش رویه و نقاط اندازه‌گیری را با نقشه و مرجع معتبر تعریف کنید.

متعلقات بورگیج: سندان، دسته و تنظیم‌کننده

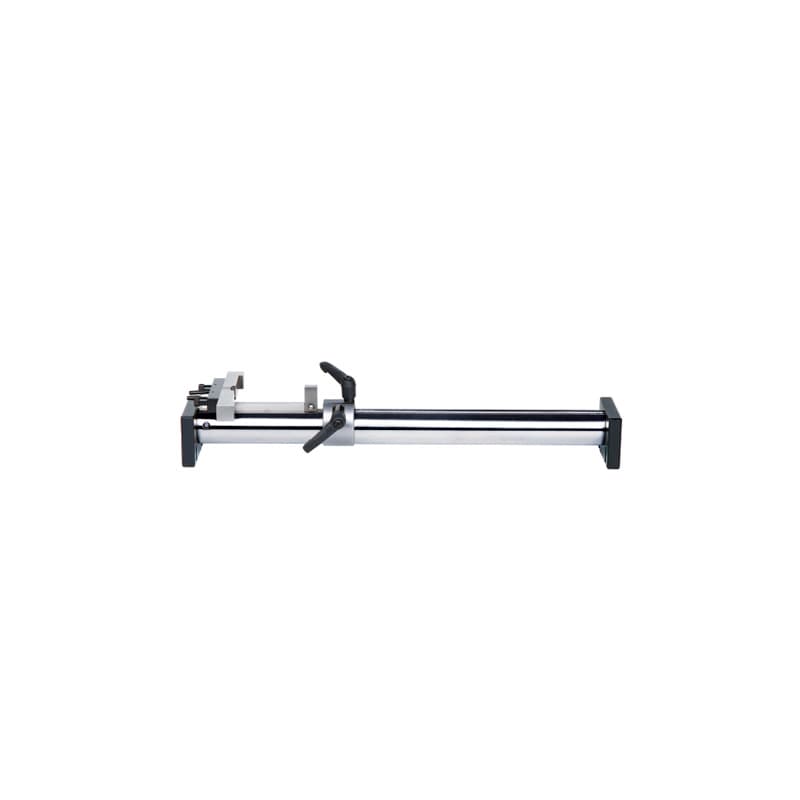

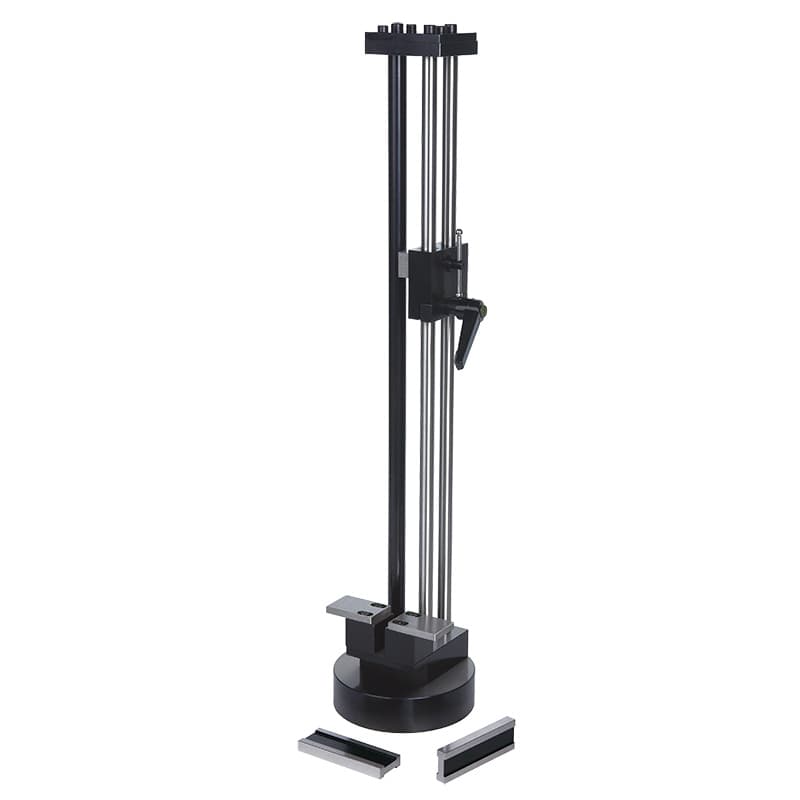

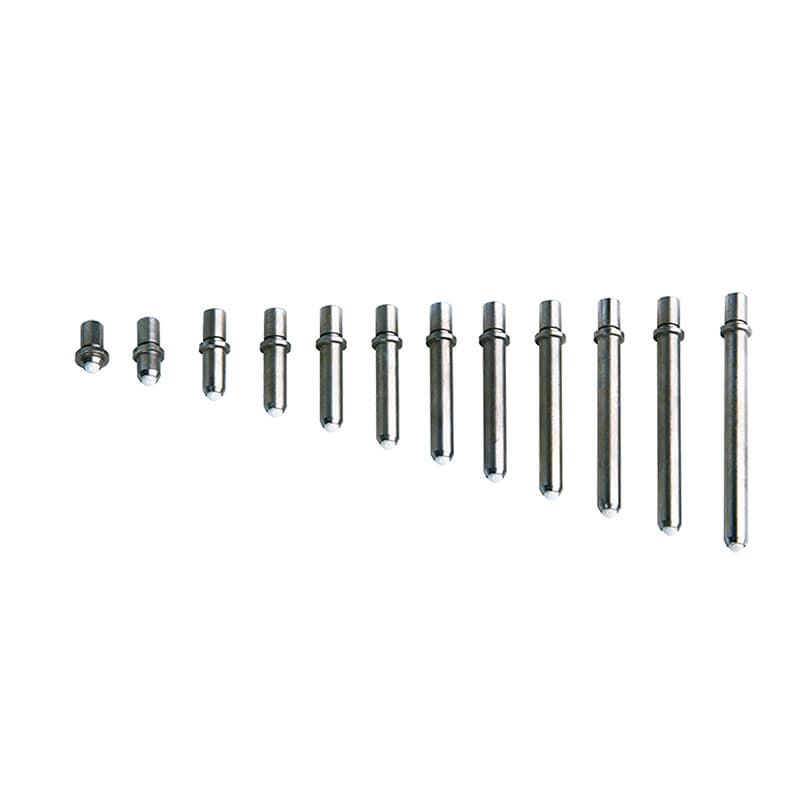

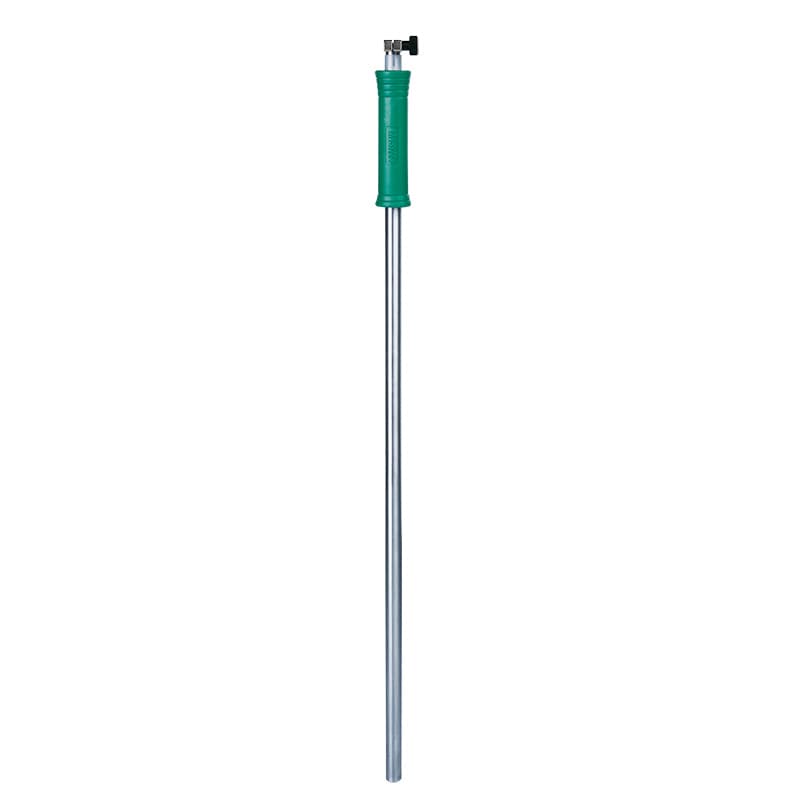

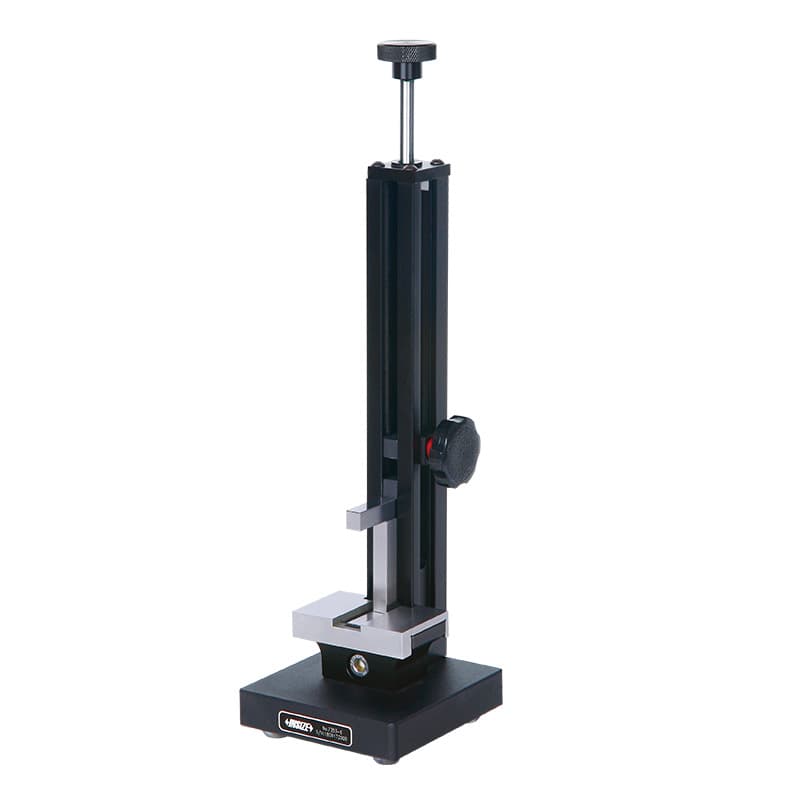

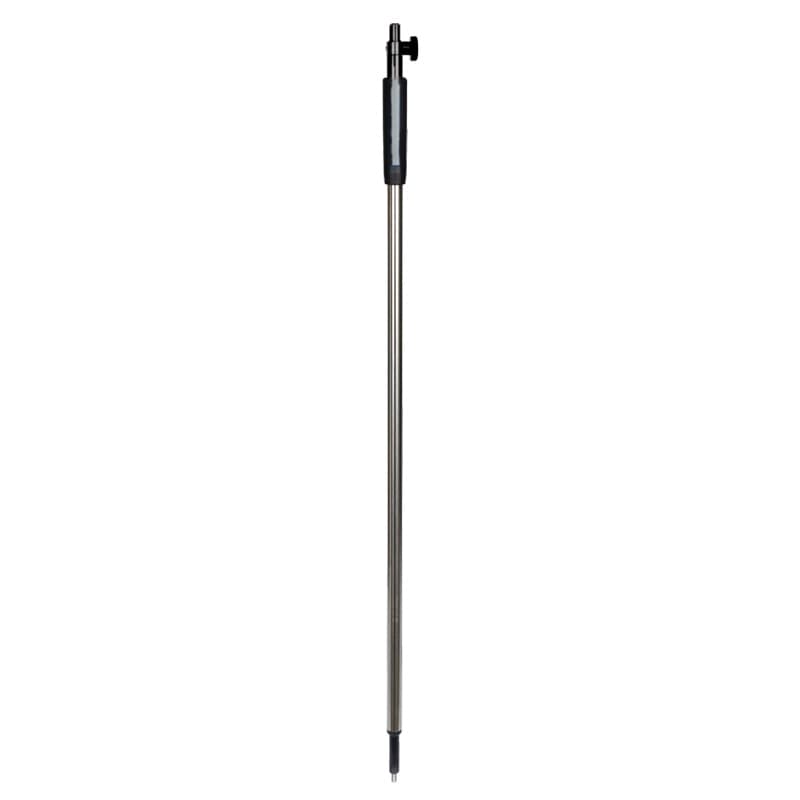

لوازم جانبی درست به اندازهٔ خود گیج اهمیت دارند. در موجودی، سندان‌های داخل‌سنج 7350، دسته‌های بلند 7351 و 7352، دستگاه تنظیم بورگیج 2395 و 2440 و پایه/دستگاه 7353 دیده می‌شوند. سندان متناسب با دامنه روی سر گیج نصب می‌شود؛ دستهٔ بلند می‌تواند دسترسی به عمق یا سوراخ بزرگ را تغییر دهد؛ تنظیم‌کننده کمک می‌کند ابزار در اندازهٔ مرجع تنظیم شود؛ و دستگاه 7353 به‌عنوان ست‌کردن/تنظیم‌کنندهٔ گیج بور در کاتالوگ آمده و ممکن است همراه بلوک گیج مخصوص همان مدل استفاده شود. هیچ قطعه‌ای را صرفاً به دلیل شباهت رزوه یا نام به گیج متصل نکنید.

در انتخاب متعلقات، کد گیج، قطر، طول دسته، محدودهٔ رینگ یا بلوک مرجع، جهت نصب و شکل سوراخ را اعلام کنید. اگر گیج سری 2422 دارید، قطعات یدکی باید به همان سری بخورند؛ سازنده برای خانوادهٔ 2422 سند/فهرست قطعات جداگانه منتشر کرده است. برای داخل‌سنج سه‌نقطه‌ای نیز گیره‌ها و مرجع تنظیم ممکن است با مدل دو نقطه فرق داشته باشد. به‌کارگیری سندان اشتباه می‌تواند علاوه بر عدد نادرست، به قطعه و ابزار صدمه بزند.

راهنمای انتخاب سریع بر اساس نوع سوراخ

مراحل اندازه‌گیری قابل تکرار

1. ابزار را بر اساس کمیت انتخاب کنید: قطر صاف، تغییر قطر، قطر گام رزوه، قطر پخ و محیط را از هم تفکیک کنید.
2. کد و بازه را کنترل کنید: دامنهٔ روی نام سری، دامنهٔ زیرمدل و طول دسترسی را با نقشه مقایسه کنید.
3. سطوح را آماده کنید: براده، روغن اضافی و آلودگی را طبق روش سازنده پاک کنید و از خراش‌دادن سطح پرهیز کنید.
4. مرجع را تنظیم کنید: برای بورگیج مقایسه‌ای، حلقه، تنظیم‌کننده یا بلوک مناسب لازم است. صفرکردن بدون مرجع مناسب اعتبار اندازه‌گیری را ثابت نمی‌کند.
5. ابزار را هم‌راستا نگه دارید: در داخل‌سنج و بورگیج از تماس کج یا نشستن سر روی شانه/کف سوراخ جلوگیری کنید.
6. اندازه‌گیری را تکرار کنید: نیروی تماس، راستا و نقاط آزمون را ثابت نگه دارید. برای بررسی سیلندر، طبق رویه در چند ارتفاع و جهت اندازه بگیرید.
7. نتیجه را با تلرانس مقایسه کنید: رزولوشن نمایشگر، دقت ابزار و حد پذیرش قطعه مفاهیم جدا هستند.

خطاهای رایج در اندازه‌گیری قطر داخلی

خطای رایج اول، خرید ابزار صرفاً بر پایهٔ بیشینهٔ قطر است. ابزار شاید قطر را پوشش دهد اما به عمق سوراخ نرسد، از شانه عبور نکند یا در ناحیهٔ مناسب تماس نگیرد. خطای دوم، فراموش‌کردن روش تنظیم است؛ بورگیج مقایسه‌ای باید با مرجع مناسب صفر شود، درحالی‌که میکرومتر داخل‌سنج ممکن است قرائت مستقیم ارائه دهد. خطای سوم، قاطی‌کردن قطر، شعاع و محیط است؛ نام «متر قطر» یا «سیرکومتر» را با کد و مشخصه بخوانید. خطای چهارم، اندازه‌گیری یک نقطه از سیلندر و نتیجه‌گیری دربارهٔ کل سطح است.

خطای پنجم، دست‌کاری سریع یا فشار بیش از حد است. سر گیج باید در تماس مناسب قرار گیرد و اپراتور نقطهٔ برگشت یا مرکزشدن را با حرکت ملایم پیدا کند. خطای ششم، بی‌توجهی به دما و تمیزی است؛ ابزار، مرجع و قطعه اگر در شرایط متفاوت باشند، عدد می‌تواند تغییر کند. خطای هفتم، تفسیر رزولوشن ساعت به‌عنوان دقت سیستم است. خطای هشتم، استفاده از رینگ تنظیم یا بلوک خارج از بازه/گواهی معتبر است. هر کدام از این خطاها ممکن است باعث تعویض بی‌دلیل قطعه یا پذیرش قطعهٔ خارج از تلرانس شود.

خرید بورگیج و میکرومتر داخل‌سنج

برای استعلام قیمت بورگیج، قطر اسمی، بازه، عمق سوراخ، عبوری یا کور بودن، نیاز به ساعت یا نمایشگر و رینگ/تنظیم‌کنندهٔ موجود را بفرستید. برای گیج سیلندر، مدل وسیله یا قطعه، طول مسیر اندازه‌گیری و تعداد نقاط کنترل را اعلام کنید. برای میکرومتر داخل‌سنج، بازه، طول دسته/میله، دو یا سه نقطه‌ای بودن، مکانیکی یا دیجیتال بودن و نیاز به data output را مشخص کنید. برای گیج پخ، زاویه و اندازهٔ پخ؛ برای تلسکوپی، بازه و ابزار خواندن نهایی؛ و برای سیرکومتر، قطر یا محیط مدنظر لازم است.

در صفحات رقبا، واژه‌های «بورگیج»، «گیج سیلندر»، «میکرومتر داخل‌سنج» و «میکرومتر سه‌فک/سه‌نقطه‌ای» رایج‌اند؛ این اصطلاح‌ها را با هدف جست‌وجوی خود تطبیق دهید. برای نمونه، پارتینه داخل‌سنج را در صفحهٔ میکرومتر و محصول 3220 عرضه می‌کند و ابزارچی نیز همان مدل را با عنوان داخل‌سنج معرفی می‌کند. این زبان بازار به پیدا کردن کالا کمک می‌کند، اما مشخصهٔ فنی را از دیتاشیت همان مدل کنترل کنید. پیش از پرداخت، کد کامل، طول مرجع، اقلام همراه، وضعیت موجودی و نوع مدرک را در پیش‌فاکتور ثبت کنید.

پرسش‌های متداول درباره بورگیج

بورگیج و میکرومتر داخل‌سنج چه تفاوتی دارند؟

بورگیج‌های ساعتی اغلب مقایسه‌ای‌اند و انحراف از اندازهٔ مرجع را نشان می‌دهند؛ میکرومتر داخل‌سنج برای خواندن مستقیم‌تر قطر داخلی طراحی شده است. مدل و روش هر خانواده را از مشخصات همان کد بخوانید.

آیا گیج سیلندر قطر را مستقیم نشان می‌دهد؟

بسیاری از بورگیج‌های ساعتی با مرجع تنظیم می‌شوند و ساعت انحراف نسبت به آن را نشان می‌دهد. برای قطر مطلق باید مرجع و قرائت را طبق دستورالعمل به کار ببرید.

برای سوراخ کور چه ابزاری مناسب است؟

مدل‌های مخصوص سوراخ کور مانند خانواده‌های 2424/2427/2429 را بررسی کنید. طول دسترسی، فاصله از کف و شکل سر باید با قطعه سازگار باشد.

گیج تلسکوپی اندازه را روی نمایشگر نشان می‌دهد؟

خیر، روش آن معمولاً انتقال اندازه است: گیج را در سوراخ تنظیم می‌کنید و سپس مقدار را با میکرومتر خارجی می‌خوانید. نحوهٔ قفل‌کردن و تماس در نتیجه اثر دارد.

برای کنترل سیلندر فقط یک اندازه‌گیری کافی است؟

معمولاً خیر. بررسی تغییر قطر در ارتفاع‌ها و جهت‌های تعریف‌شده برای تشخیص بیضی‌شدن یا تغییر قطر لازم است؛ تعداد نقاط را از نقشه یا روش تعمیر/کنترل تعیین کنید.

سه‌نقطه‌ای همیشه دقیق‌تر از بورگیج است؟

نه. انتخاب به دامنه، هندسه، نوع سطح، دسترسی، روش و تلرانس بستگی دارد. ساختار سه‌نقطه‌ای و بورگیج مقایسه‌ای کارکردهای متفاوتی دارند و هیچ‌کدام برای همهٔ قطعات برتر نیستند.

جمع‌بندی انتخاب ابزار داخل‌سنج

برای سوراخ صاف و کنترل تغییر قطر، بورگیج یا گیج سیلندر را با مرجع و دامنهٔ مناسب انتخاب کنید. برای قرائت مستقیم قطر، میکرومتر داخل‌سنج دو/سه‌نقطه‌ای یا میله‌ای را بررسی کنید. برای سوراخ کوچک، کور، شیاردار، رزوه‌دار یا پخ‌دار، سر و روش تماس اختصاصی لازم است. برای قطرهای بزرگ و لوله‌ها، متر قطر داخلی، سیرکومتر یا ابزار بلند را بر اساس شکل قطعه بسنجید. دامنهٔ عددی کافی نیست: طول دسترسی، مرجع تنظیم، نوع تماس، ساعت/نمایشگر، تکرارپذیری و تلرانس باید با هم جور باشند. اگر مدل قطعه یا روش انتخاب روشن نیست، نقشه و کد ابزار فعلی را همراه درخواست استعلام ارائه کنید.
