Digital Snap Gauge
ضخامت/قطر خارجی: ۰ تا ۲۵ میلی‌متر؛ دیوارهٔ لوله: ۰ تا ۲ میلی‌متر؛ دقت ±۰٫۰۴؛ تفکیک‌پذیری ۰٫۰۱ میلی‌متر.

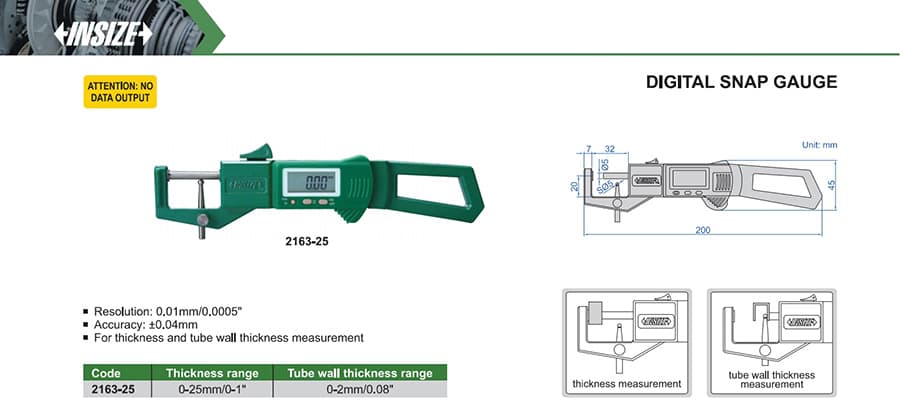

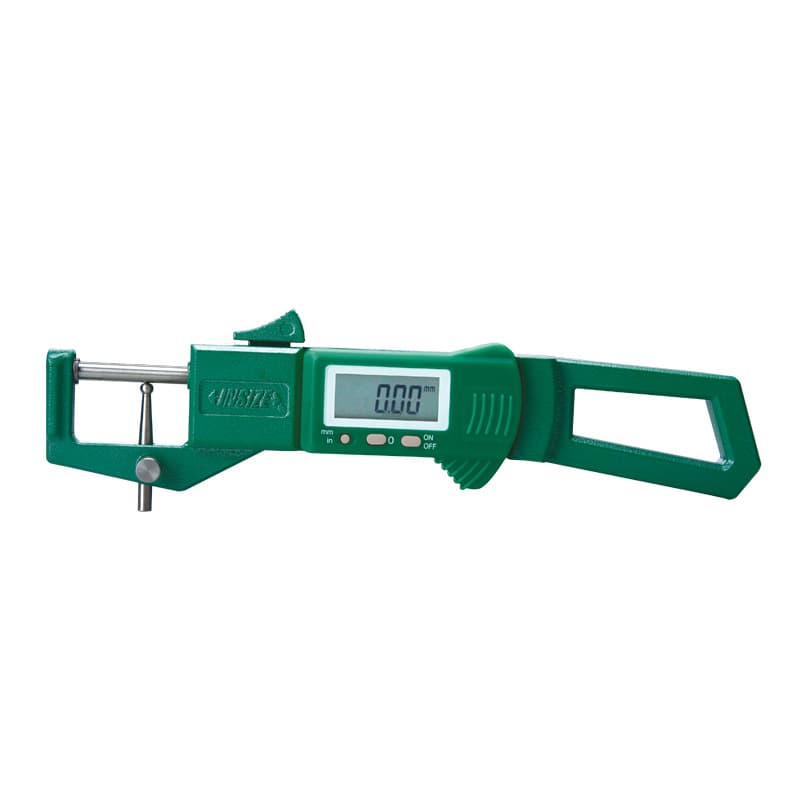

اسنپگیج دیجیتال اینسایز مدل 2163-25 برای اندازه‌گیری ضخامت قطعه و ضخامت دیوارهٔ لوله طراحی شده است. این دو کاربرد بازه‌های جداگانه دارند: اندازه‌گیری ضخامت یا قطر خارجی از ۰ تا ۲۵ میلی‌متر و اندازه‌گیری دیوارهٔ لوله از ۰ تا ۲ میلی‌متر.
| مشخصه | مقدار |
|---|---|
| بازهٔ ضخامت/قطر خارجی | ۰ تا ۲۵ میلی‌متر / ۰ تا ۱ اینچ |
| بازهٔ ضخامت دیوارهٔ لوله | ۰ تا ۲ میلی‌متر / ۰ تا ۰٫۰۸ اینچ |
| دقت | ±۰٫۰۴ میلی‌متر |
| تفکیک‌پذیری | ۰٫۰۱ میلی‌متر / ۰٫۰۰۰۵ اینچ |
| نمایش | دیجیتال، با تبدیل میلی‌متر و اینچ |
| خروجی داده | در کاتالوگ فعلی INSIZE: ندارد |
برای اندازه‌گیری ضخامت یا قطر خارجی، قطعه را بین فک‌ها قرار دهید. برای سنجش دیوارهٔ لوله از فک/سندان کروی استفاده می‌شود؛ راهنمای سازنده تأکید می‌کند پیش از این حالت پیچ قفل‌کن را محکم کنید. هنگام جابه‌جایی بین دو حالت، نقطهٔ تماس مربوط به همان حالت را مبنا قرار دهید و نمایشگر را دوباره صفر کنید.
کلیدهای mm/in برای تغییر واحد، ON/OFF برای روشن و خاموش‌کردن و 0 برای صفرکردن هستند. نکتهٔ اتصال: کاتالوگ محصول 2163-25 را بدون خروجی داده علامت‌گذاری می‌کند؛ چون راهنمای کاربری قطعه‌ای با عنوان Output را نیز نشان می‌دهد، اگر انتقال داده به رایانه یا SPC لازم است، نسخهٔ دقیق دستگاه و سازگاری کابل را پیش از سفارش از تأمین‌کننده استعلام کنید.
