Thread/Lead Screw Pitch Diameter Snap Gauges
گیج فکی سنجش قطر گام رزوهٔ خارجی و لیداسکرو؛ پنج بازه از ۳ تا ۱۰۰ میلی‌متر با دقت ±۵ میکرومتر. بدنه بدون توپک اندازهگیری و اندیکاتور است.

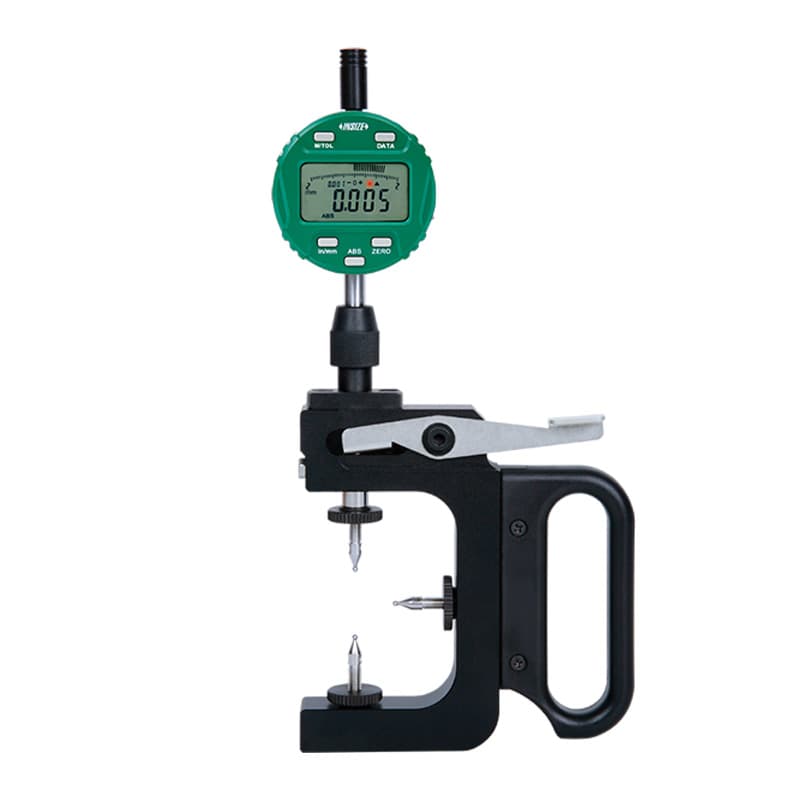

گیج فکی اینسایز مدل 2165 برای اندازهگیری قطر گام رزوهٔ خارجی و پیچ لیداسکرو طراحی شده است. پنج نسخهٔ بدنه، بازه‌های ۳ تا ۲۰، ۲۰ تا ۴۰، ۴۰ تا ۶۰، ۶۰ تا ۸۰ و ۸۰ تا ۱۰۰ میلی‌متر را پوشش می‌دهند؛ دقت اعلام‌شده برای همهٔ نسخه‌ها ±۵ میکرومتر است.
| کد بدنه | بازهٔ اندازهگیری | دقت |
|---|---|---|
| 2165-20 | ۳ تا ۲۰ میلی‌متر | ±۵ میکرومتر |
| 2165-40 | ۲۰ تا ۴۰ میلی‌متر | ±۵ میکرومتر |
| 2165-60 | ۴۰ تا ۶۰ میلی‌متر | ±۵ میکرومتر |
| 2165-80 | ۶۰ تا ۸۰ میلی‌متر | ±۵ میکرومتر |
| 2165-100 | ۸۰ تا ۱۰۰ میلی‌متر | ±۵ میکرومتر |

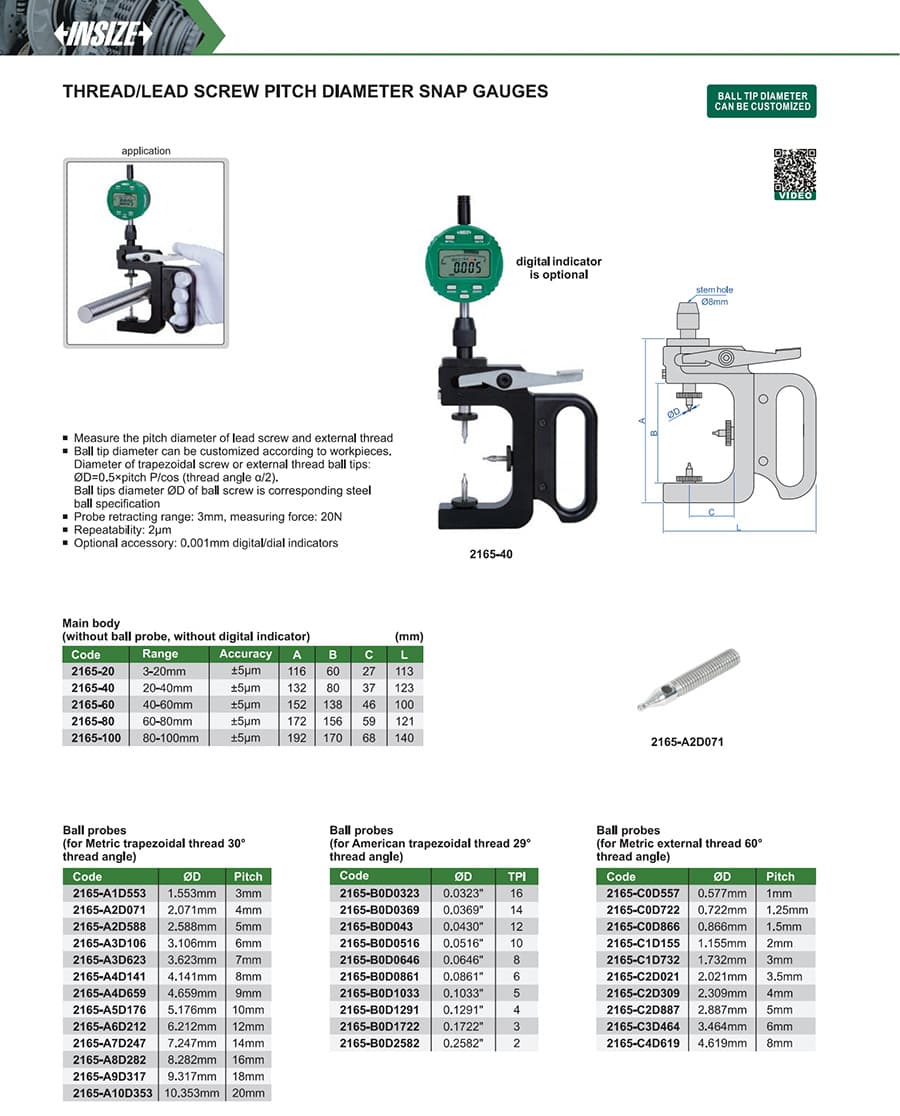

طبق کاتالوگ، جدول مشخصات بالا مربوط به بدنهٔ اصلی است و توپک اندازهگیری و اندیکاتور دیجیتال/عقربه‌ای ۰٫۰۰۱ میلی‌متری در آن لحاظ نشده‌اند؛ این اجزا باید جداگانه متناسب با قطعه انتخاب شوند. قطر توپک را می‌توان بر اساس قطعه‌کار سفارش‌سازی کرد. کاتالوگ توپک‌های مناسب رزوهٔ ذوزنقه‌ای متریک ۳۰ درجه، ذوزنقه‌ای آمریکایی ۲۹ درجه و رزوهٔ خارجی متریک ۶۰ درجه را فهرست می‌کند.
برای رزوهٔ خارجی یا پیچ ذوزنقه‌ای، کاتالوگ رابطهٔ قطر توپک را به‌صورت ØD=0.5×P/cos(α/2) می‌دهد؛ P گام رزوه و α زاویهٔ رزوه است. انتخاب نهایی توپک باید با پروفیل و گام قطعه تطبیق داده شود.
پیش از سفارش، بازهٔ بدنه، نوع و قطر توپک و نوع اندیکاتور موردنیاز را جداگانه با کاتالوگ تطبیق دهید.
