Dial Snap Gauges

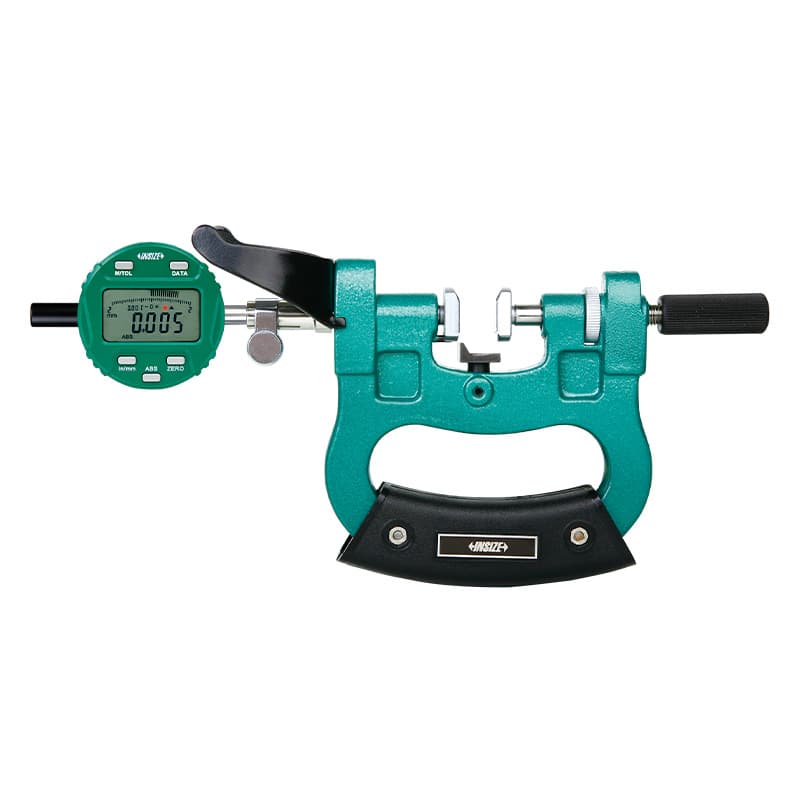

بدنهٔ گیج اسنپ اینسایز 2186 برای قطعات استوانه‌ای؛ ۱۲ بازه تا ۳۰۰ میلی‌متر، تکرارپذیری ۱ میکرومتر. اندیکاتور عقربه‌ای یا دیجیتال جداگانه تهیه می‌شود.
بدنهٔ گیج اسنپ اینسایز مدل 2186 برای اندازه‌گیری سریع و دقیق قطعات استوانه‌ای طراحی شده است. این محصول در ۱۲ کد با بازه‌های پله‌ای ۲۵ میلی‌متری از ۰ تا ۳۰۰ میلی‌متر عرضه می‌شود. طبق کاتالوگ، تکرارپذیری همهٔ نسخه‌ها ۱ میکرومتر است؛ موازی‌بودن سطوح اندازه‌گیری با توجه به اندازهٔ بدنه تغییر می‌کند و جداگانه در جدول آمده است.

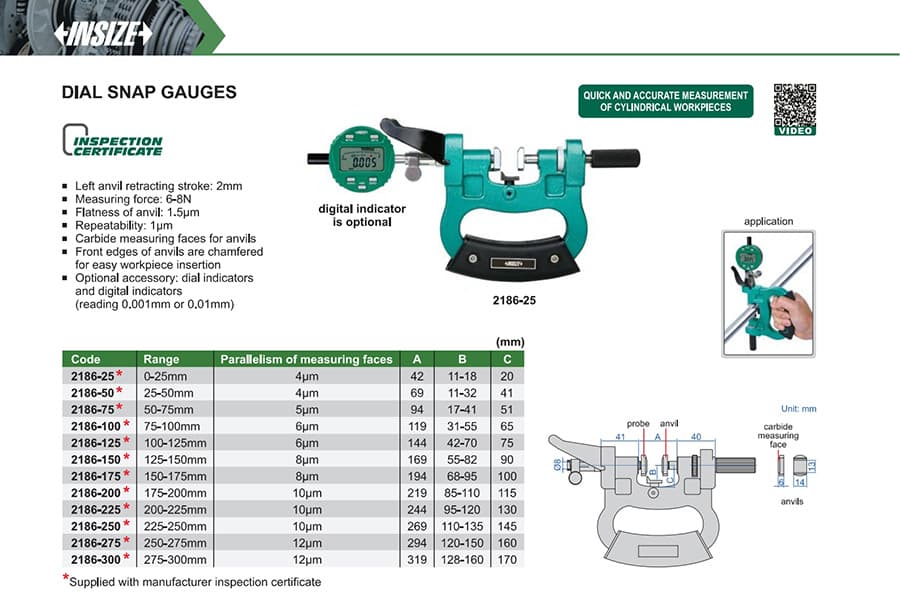

| کد | بازهٔ اندازه‌گیری | تکرارپذیری | موازی‌بودن سطوح اندازه‌گیری |
|---|---|---|---|
| 2186-25 | ۰ تا ۲۵ میلی‌متر | ۱ میکرومتر | 4 میکرومتر |
| 2186-50 | ۲۵ تا ۵۰ میلی‌متر | ۱ میکرومتر | 4 میکرومتر |
| 2186-75 | ۵۰ تا ۷۵ میلی‌متر | ۱ میکرومتر | 5 میکرومتر |
| 2186-100 | ۷۵ تا ۱۰۰ میلی‌متر | ۱ میکرومتر | 6 میکرومتر |
| 2186-125 | ۱۰۰ تا ۱۲۵ میلی‌متر | ۱ میکرومتر | 6 میکرومتر |
| 2186-150 | ۱۲۵ تا ۱۵۰ میلی‌متر | ۱ میکرومتر | 8 میکرومتر |
| 2186-175 | ۱۵۰ تا ۱۷۵ میلی‌متر | ۱ میکرومتر | 8 میکرومتر |
| 2186-200 | ۱۷۵ تا ۲۰۰ میلی‌متر | ۱ میکرومتر | 10 میکرومتر |
| 2186-225 | ۲۰۰ تا ۲۲۵ میلی‌متر | ۱ میکرومتر | 10 میکرومتر |
| 2186-250 | ۲۲۵ تا ۲۵۰ میلی‌متر | ۱ میکرومتر | 10 میکرومتر |
| 2186-275 | ۲۵۰ تا ۲۷۵ میلی‌متر | ۱ میکرومتر | 12 میکرومتر |
| 2186-300 | ۲۷۵ تا ۳۰۰ میلی‌متر | ۱ میکرومتر | 12 میکرومتر |
برای انتخاب درست، ابتدا بازهٔ ابعادی قطعه را با کد بدنه تطبیق دهید؛ سپس اندیکاتور سازگار و درجه‌بندی موردنیاز را جداگانه انتخاب کنید.
