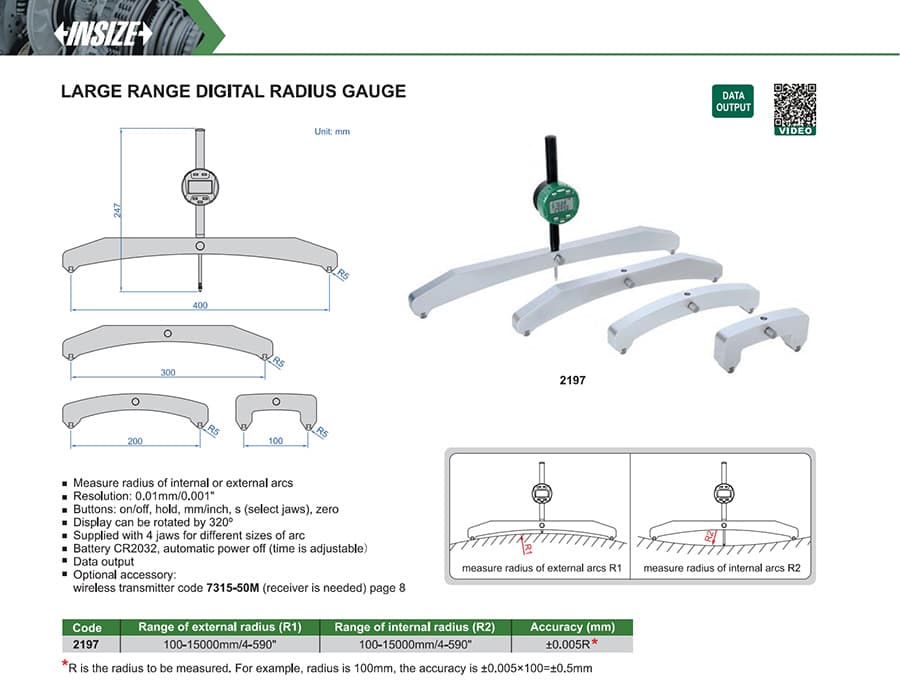

Large Range Digital Radius Gauge
برای شعاع قوس داخلی و خارجی ۱۰۰ تا ۱۵٬۰۰۰ میلیمتر؛ چهار فک با بازه‌های کاری هم‌پوشان، تفکیک‌پذیری ۰٫۰۱ میلیمتر و دقت وابسته به شعاع ±۰٫۰۰۵R.

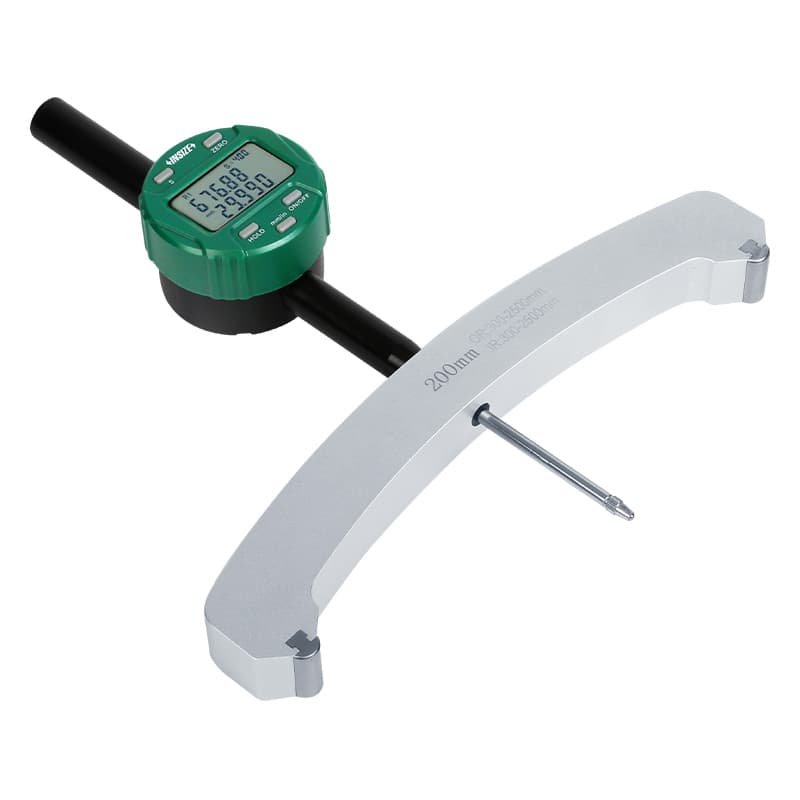

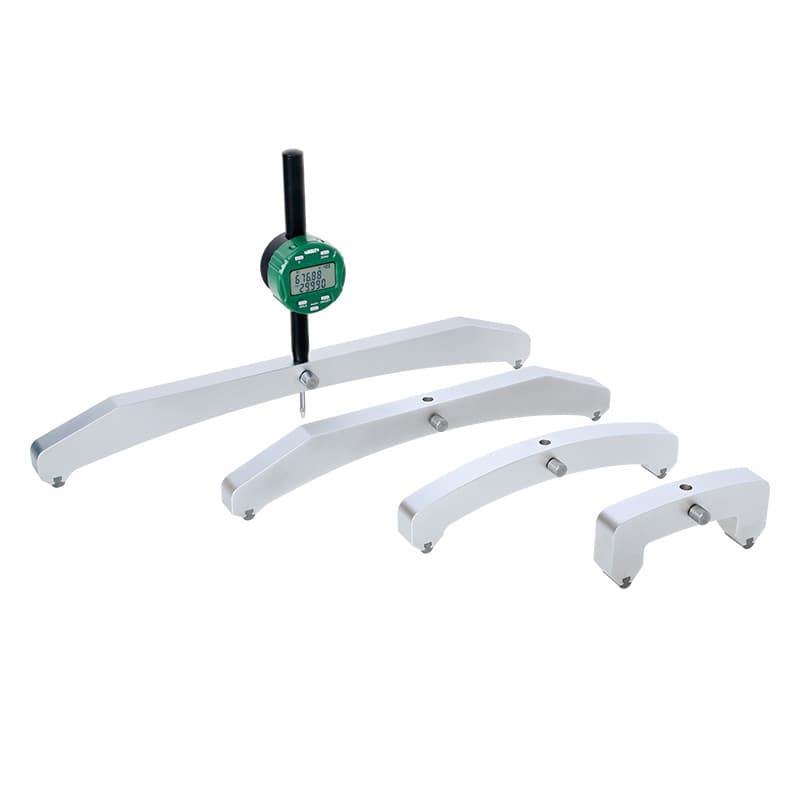

شعاعسنج دیجیتال اینسایز مدل 2197 برای اندازه‌گیری شعاع قوسهای داخلی و خارجی بزرگ طراحی شده است. بازهٔ کلی اندازه‌گیری ۱۰۰ تا ۱۵٬۰۰۰ میلیمتر است و چهار فک اندازه‌گیری با اندازه‌های S=100، 200، 300 و 400 میلیمتر همراه دستگاه عرضه می‌شود. هر فک بازهٔ کاری متفاوتی دارد؛ برای انتخاب و جایگزینی فک، جدول زیر را ملاک قرار دهید.
| کد دستگاه | اندازهٔ فک S | بازهٔ شعاع خارجی R1 | بازهٔ شعاع داخلی R2 |
|---|---|---|---|
| 2197 | ۱۰۰ میلیمتر | R100 تا R625 میلیمتر | R100 تا R625 میلیمتر |
| 2197 | ۲۰۰ میلیمتر | R300 تا R2500 میلیمتر | R300 تا R2500 میلیمتر |
| 2197 | ۳۰۰ میلیمتر | R500 تا R11250 میلیمتر | R500 تا R11250 میلیمتر |
| 2197 | ۴۰۰ میلیمتر | R1100 تا R15000 میلیمتر | R1100 تا R15000 میلیمتر |
تفکیک‌پذیری ۰٫۰۱ میلیمتر را با دقت اندازه‌گیری اشتباه نگیرید؛ مقدار دقت با شعاع تغییر می‌کند. پیش از انتخاب، بازهٔ فک مناسب را با شعاع قوس و تلرانس قطعه بسنجید.
