Internal Dial Caliper Gauges
پرگار داخلسنج عقربهای اینسایز 2222 برای اندازه‌گیری قطر داخلی قطعات است. شش مدل با بازههای جداگانهٔ 5–15 تا 40–60 میلیمتر؛ دقت ±0.03 میلیمتر و تقسیم‌بندی صفحه 0.01 میلیمتر.

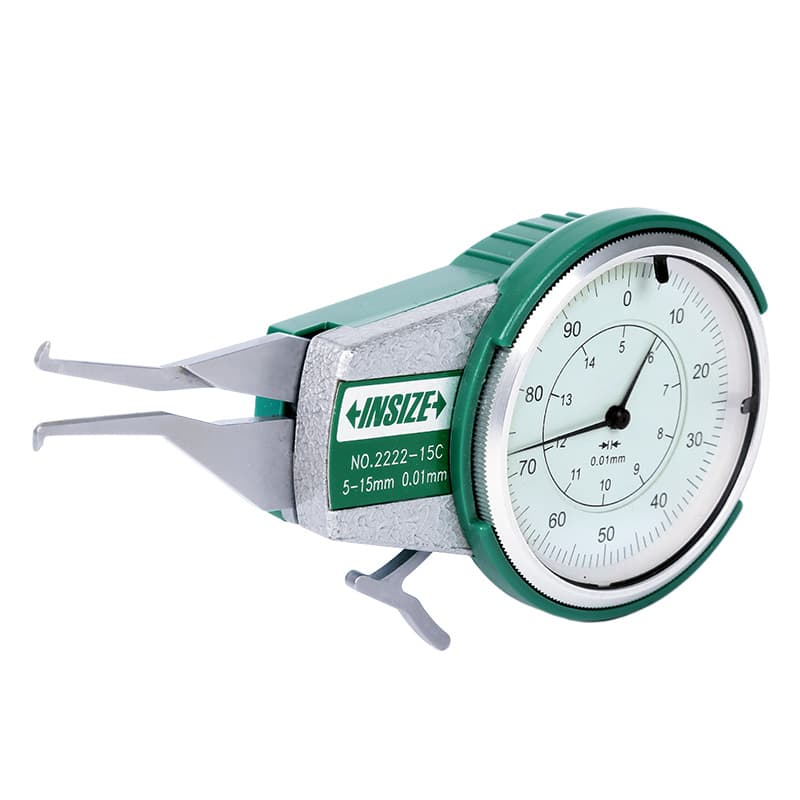

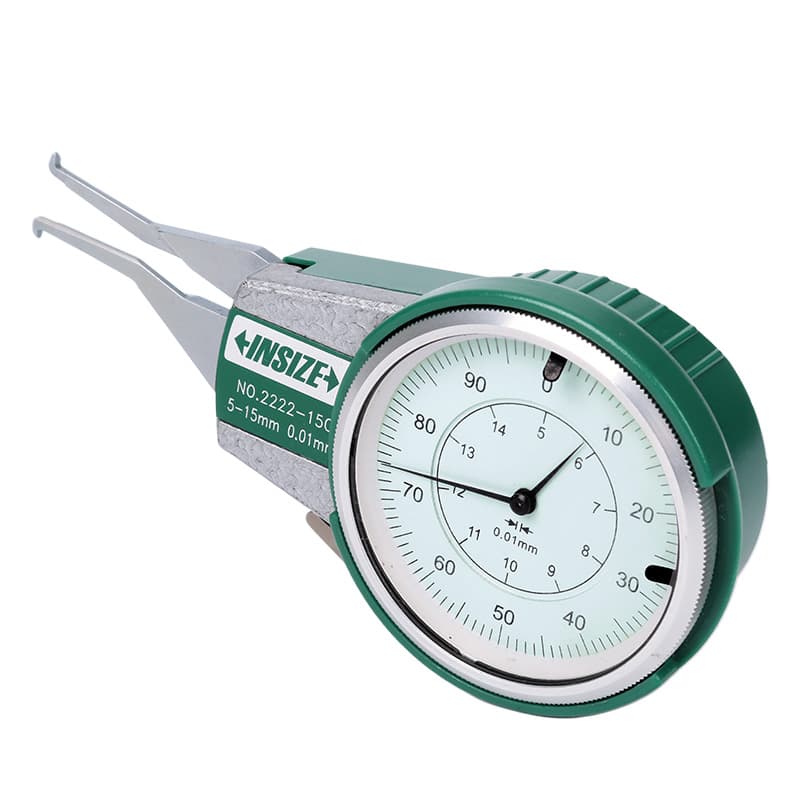

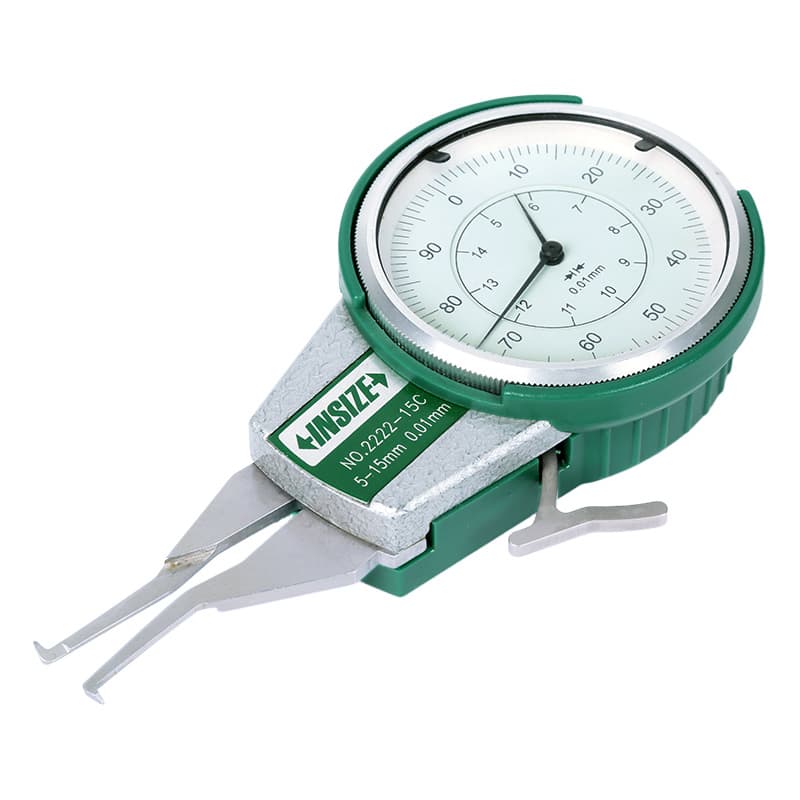

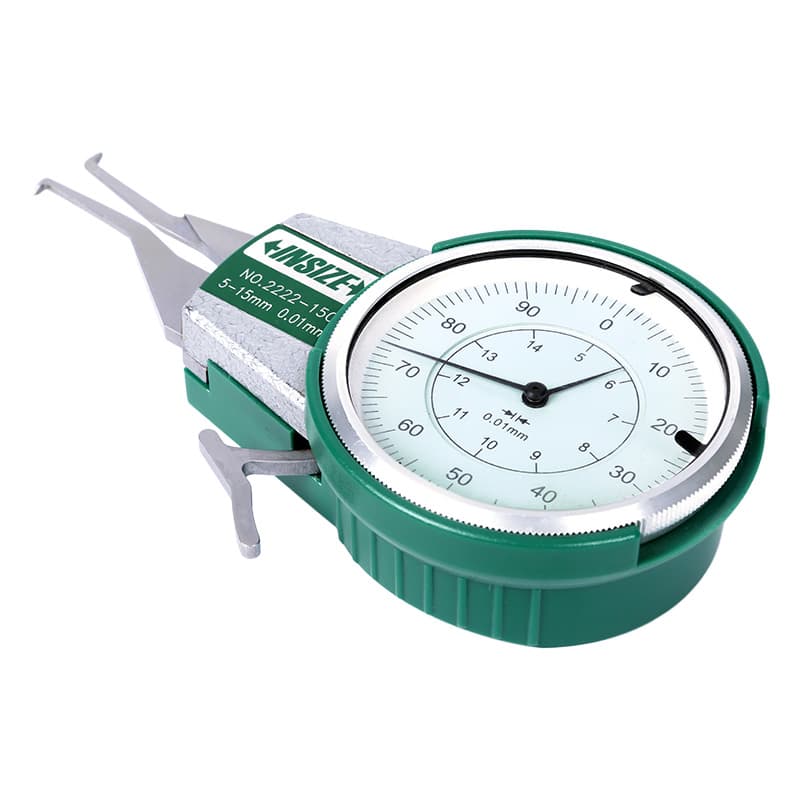

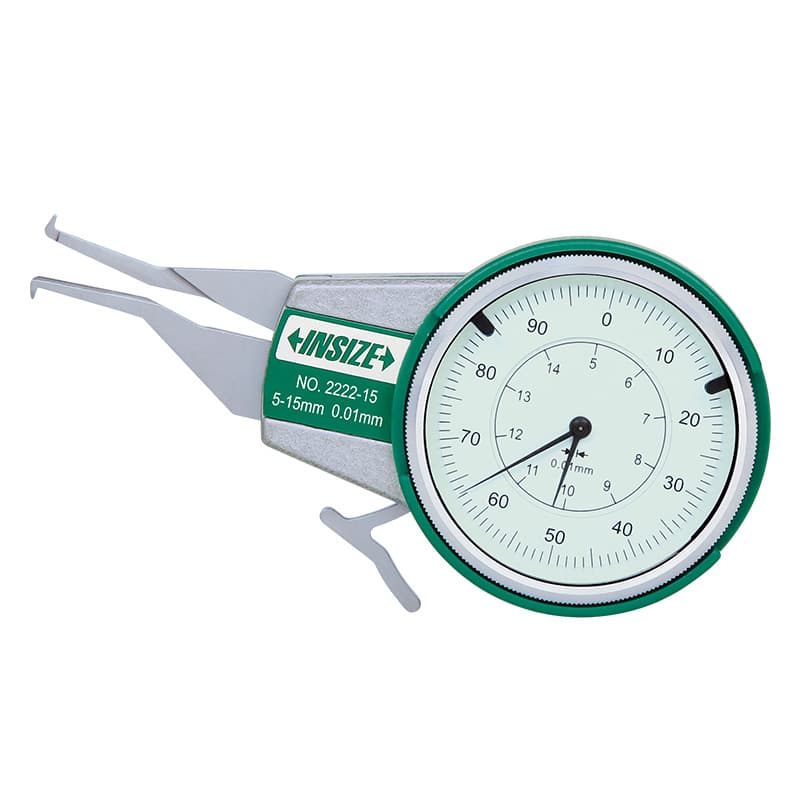

پرگار داخلسنج عقربهای اینسایز مدل 2222 (Internal Dial Caliper Gauge) برای اندازه‌گیری قطر داخلی قطعات استفاده می‌شود. این گیج کولیس عقربهای، صفحهٔ مدرج و شاخص‌های تلرانس دارد. شش کد مدل برای بازههای متفاوت عرضه شده‌اند؛ بازهٔ ۵ تا ۶۰ میلیمتر به گسترهٔ مدل‌های این خانواده اشاره دارد و هر ابزار فقط بازهٔ درج‌شده برای کد خودش را پوشش می‌دهد.
| کد مدل | بازهٔ اندازه‌گیری (mm) | دقت | تقسیم‌بندی صفحه | L (mm) | H (mm) | W (mm) | R (mm) |
|---|---|---|---|---|---|---|---|
| 2222-15 | 5 تا 15 | ±0.03 | 0.01 | 20 | 2 | 1.5 | 0.3 |
| 2222-25 | 5 تا 25 | ±0.03 | 0.01 | 35 | 1.5 | 1.0 | 0.3 |
| 2222-301 | 10 تا 30 | ±0.03 | 0.01 | 55 | 5.5 | 2.5 | 0.5 |
| 2222-401 | 20 تا 40 | ±0.03 | 0.01 | 80 | 6.0 | 3.0 | 0.5 |
| 2222-501 | 30 تا 50 | ±0.03 | 0.01 | 80 | 8.0 | 3.0 | 0.5 |
| 2222-60 | 40 تا 60 | ±0.03 | 0.01 | 80 | 8.0 | 3.0 | 0.5 |

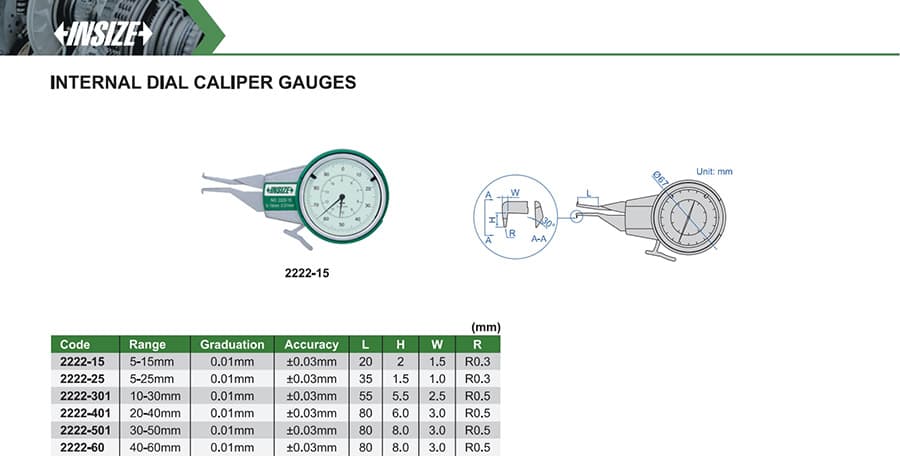

مقادیر L/H/W/R با همان نمادهای نقشهٔ سازنده درج شده‌اند و ابعاد بر حسب میلیمتر هستند. هنگام سفارش، کد مدل را بر اساس قطر داخلی قطعه و بازهٔ همان ردیف انتخاب کنید؛ کاتالوگ رسمی محصول نیز از همین صفحه در دسترس است.
