External Thread Taper Measuring Instruments

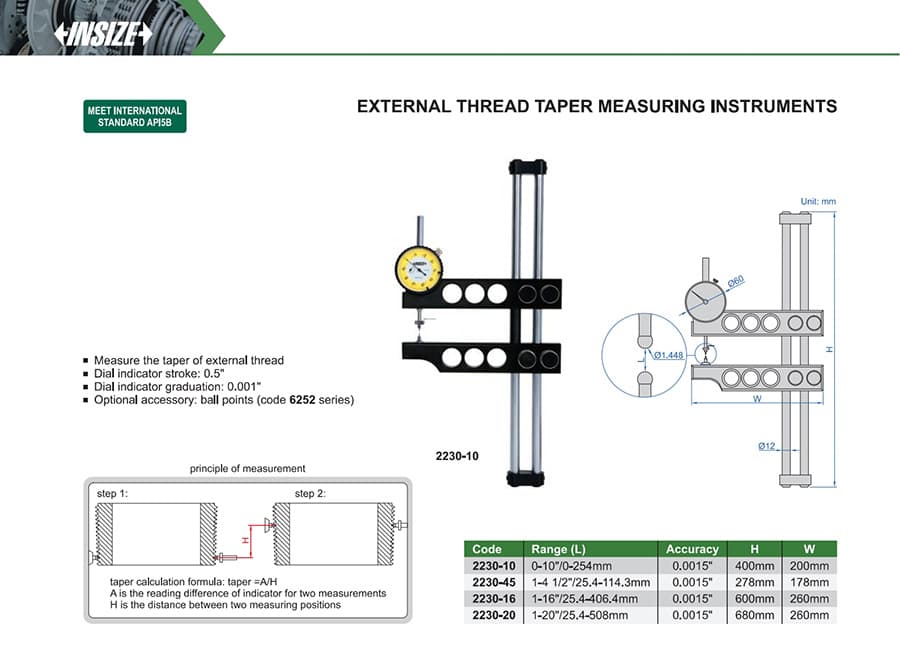

گیج ساعتی اینسایز سری 2230 برای اندازهگیری مخروط رزوهٔ خارجی است. چهار مدل با محدودهٔ L از 0 تا 10 اینچ تا 1 تا 20 اینچ عرضه می‌شوند؛ همگی با تقسیم‌بندی 0.001 اینچ، حرکت ساعت 0.5 اینچ و دقت اعلام‌شده 0.0015 اینچ. نقاط اندازهگیری سری 6252 اختیاری‌اند.
گیج ساعتی اینسایز سری 2230 برای اندازهگیری مخروط رزوهٔ خارجی به‌کار می‌رود. چهار مدل این سری بازه‌های اندازهگیری متفاوت دارند؛ مدل را بر پایهٔ بازهٔ موردنیاز و مشخصات قطعه انتخاب کنید. طبق شکل راهنمای سازنده، مخروط از اختلاف قرائت ساعت در دو موقعیت (A) نسبت به فاصلهٔ میان آن دو موقعیت (H) محاسبه می‌شود: مخروط = A ÷ H.
| کد مدل | محدودهٔ L | تقسیم‌بندی ساعت | حرکت ساعت | دقت اعلام‌شده |
|---|---|---|---|---|
| 2230-10 | 0 تا 10 اینچ (0 تا 254 میلی‌متر) | 0.001 اینچ | 0.5 اینچ (12.7 میلی‌متر) | 0.0015 اینچ (حدود 0.038 میلی‌متر) |
| 2230-45 | 1 تا 4½ اینچ (25.4 تا 114.3 میلی‌متر) | 0.001 اینچ | 0.5 اینچ (12.7 میلی‌متر) | 0.0015 اینچ (حدود 0.038 میلی‌متر) |
| 2230-16 | 1 تا 16 اینچ (25.4 تا 406.4 میلی‌متر) | 0.001 اینچ | 0.5 اینچ (12.7 میلی‌متر) | 0.0015 اینچ (حدود 0.038 میلی‌متر) |
| 2230-20 | 1 تا 20 اینچ (25.4 تا 508 میلی‌متر) | 0.001 اینچ | 0.5 اینچ (12.7 میلی‌متر) | 0.0015 اینچ (حدود 0.038 میلی‌متر) |
نقاط اندازهگیری رزوه از سری 6252 به‌عنوان لوازم جانبی اختیاری معرفی شده‌اند. کاتالوگ سازنده نشان API 5B را درج می‌کند؛ نسخهٔ استاندارد و روش پذیرش قطعه را با الزامات فنی پروژه تطبیق دهید.
