Internal Thread Taper Measuring Instruments

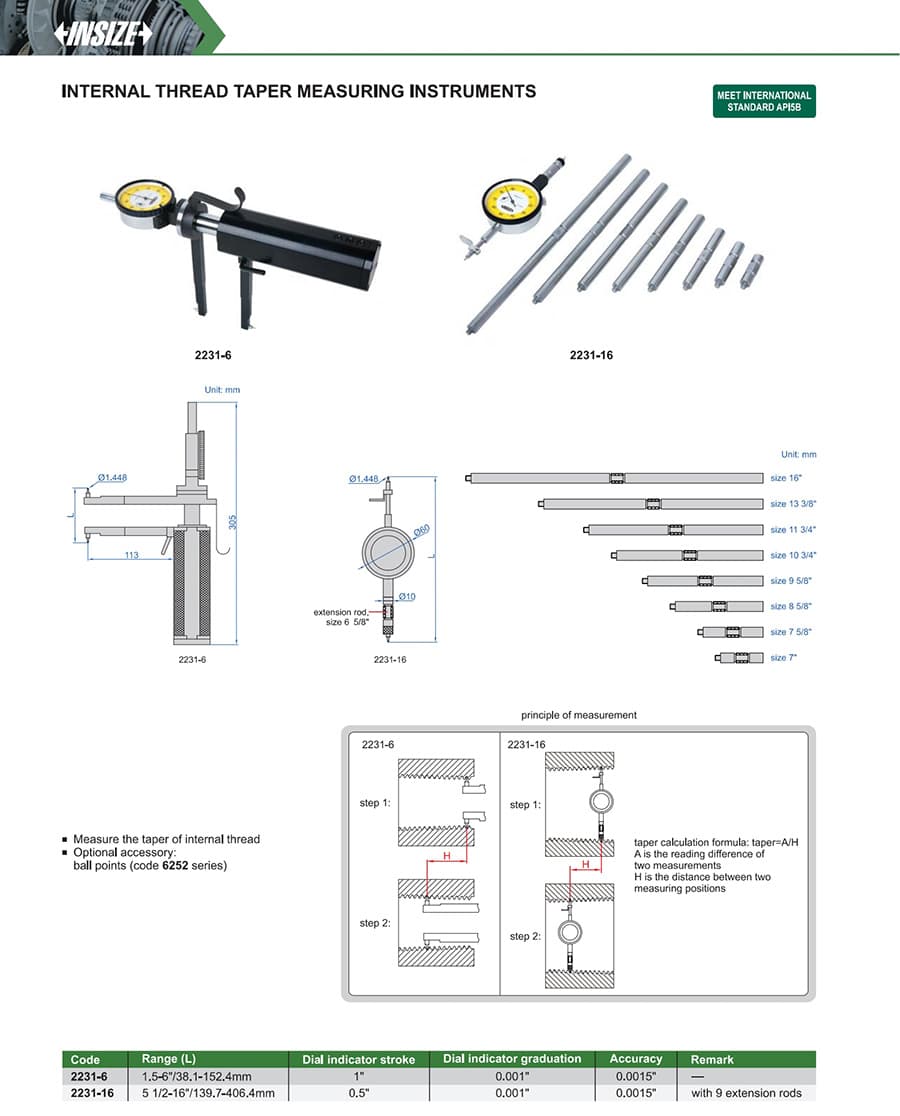

گیج ساعتی اینسایز سری 2231 برای اندازهگیری مخروط رزوهٔ داخلی است. مدل 2231-6 بازهٔ 1½ تا 6 اینچ و حرکت ساعت 1 اینچ دارد؛ مدل 2231-16 بازهٔ 5½ تا 16 اینچ، حرکت ساعت 0.5 اینچ و 9 رابط افزایشی دارد. دقت هر دو 0.0015 اینچ و تقسیم‌بندی ساعت 0.001 اینچ است؛ نقاط سری 6252 اختیاری‌اند.
گیج ساعتی اینسایز سری 2231 برای بررسی مخروط رزوهٔ داخلی به‌کار می‌رود. دو قرائت در محل‌های مشخص روی رزوه ثبت می‌شود؛ طبق راهنمای سازنده، اختلاف قرائت‌ها (A) بر فاصلهٔ دو محل اندازهگیری (H) تقسیم می‌شود: مخروط = A ÷ H. این سری دو مدل با بازه و حرکت ساعت متفاوت دارد.
| کد مدل | بازهٔ اندازهگیری اعلام‌شده | حرکت ساعت اندیکاتور | تقسیم‌بندی ساعت | دقت اعلام‌شده | رابط‌های افزایشی |
|---|---|---|---|---|---|
| 2231-6 | 1½ تا 6 اینچ (38.1 تا 152.4 میلی‌متر) | 1 اینچ (25.4 میلی‌متر) | 0.001 اینچ (0.0254 میلی‌متر) | 0.0015 اینچ (0.0381 میلی‌متر) | در جدول سازنده ذکر نشده |
| 2231-16 | 5½ تا 16 اینچ (139.7 تا 406.4 میلی‌متر) | 0.5 اینچ (12.7 میلی‌متر) | 0.001 اینچ (0.0254 میلی‌متر) | 0.0015 اینچ (0.0381 میلی‌متر) | 9 عدد |
بازه‌های دو مدل از 5½ تا 6 اینچ با هم هم‌پوشانی دارند؛ برای این اندازه‌ها انتخاب را فقط بر پایهٔ بازه انجام ندهید و نوع کاربرد، حرکت ساعت و نحوهٔ دسترسی به رزوه را نیز با فروشنده تطبیق دهید.

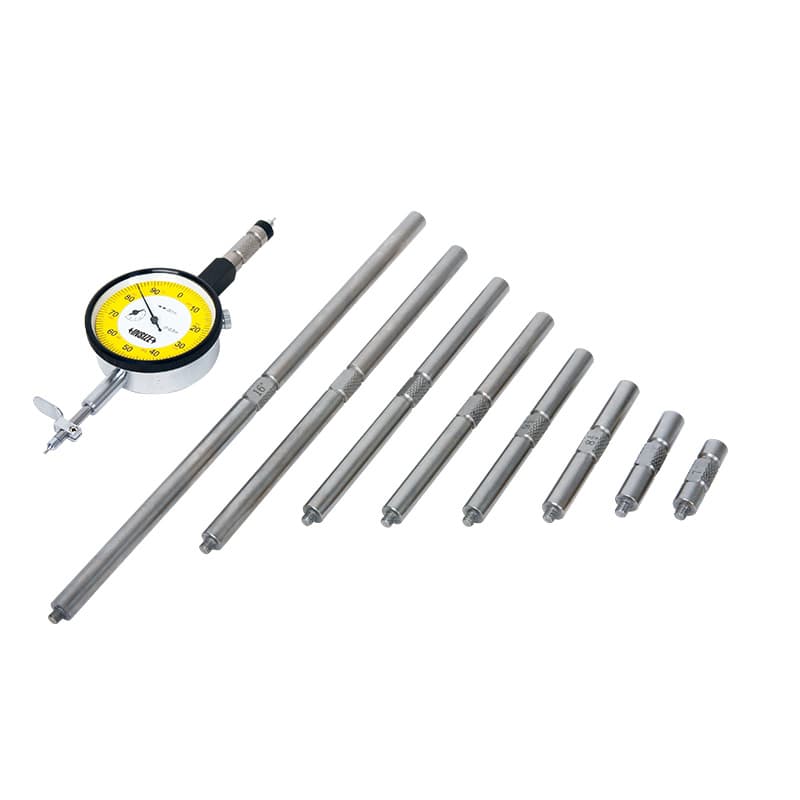

راهنمای سازنده برای مدل 2231-16، 9 رابط افزایشی با اندازه‌های 6⅝، 7، 7⅝، 8⅝، 9⅝، 10¾، 11¾، 13⅜ و 16 اینچ را نشان می‌دهد. نقاط اندازهگیری رزوه از سری 6252 نیز به‌عنوان لوازم جانبی اختیاری معرفی شده‌اند. کاتالوگ نشان API 5B را درج کرده است؛ نسخهٔ استاندارد و معیار پذیرش را بر اساس نقشهٔ فنی پروژه تعیین کنید.
دانلود کاتالوگ رسمی گیج مخروط رزوه داخلی اینسایز سری 2231 (PDF)
