Internal Thread Height Measuring Instruments
گیج ساعتی ارتفاع رزوه داخلی برای قطر اسمی کمتر از 5.5 اینچ (139.7 mm)؛ دو نسخهٔ متریک 2233-35 و اینچی 2233-35E با تقسیم‌بندی و دقت متفاوت.
گیج ساعتی اینسایز سری 2233 برای اندازهگیری ارتفاع رزوه داخلی با قطر اسمی کمتر از 5.5 اینچ (139.7 میلی‌متر) به‌کار می‌رود. این مدل نمایشگر عقربه‌ای دارد و دیجیتال نیست. سری شامل دو نسخهٔ متریک و اینچی است؛ بازه، تقسیم‌بندی صفحه و دقت را بر اساس کد دقیق انتخاب کنید.
| کد | واحد و بازهٔ اندازهگیری | تقسیم‌بندی صفحهٔ ساعت | دقت اعلام‌شده |
|---|---|---|---|
| 2233-35 | متریک؛ 0–3.5 mm | 0.01 mm | 0.02 mm |
| 2233-35E | اینچی؛ 0–1/4 in | 0.0005 in | 0.0008 in |
برای کنترل ارتفاع رزوه داخلی، نوک ابزار در شیار رزوه قرار می‌گیرد و ابزار با سطح دندانهٔ مجاور مرجع می‌شود. بلوک‌های استاندارد ارتفاع رزوه سری 6250 به‌عنوان متعلقات اختیاری معرفی شده‌اند و در محتویات پایهٔ ابزار فرض نمی‌شوند. بروشور INSIZE این خانواده را با نشان «Meet International Standard API 5B» معرفی می‌کند.

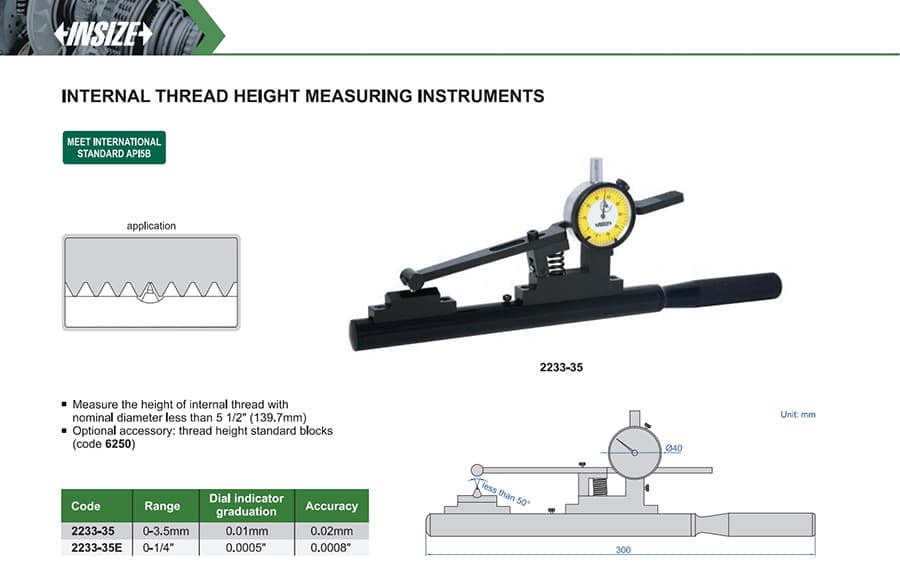

طبق نقشهٔ ابعادی کاتالوگ، طول کلی ابزار 300 mm و قطر صفحهٔ ساعت 40 mm است. پیش از سفارش، نسخهٔ واحدی و اقلام همراه را با نیاز کاری خود تطبیق دهید.
برای نسخهٔ دیجیتال همین کاربرد، گیج دیجیتال ارتفاع رزوه داخلی اینسایز مدل 2243-35 را ببینید.
