Internal Thread Pitch Measuring Instruments
گیج ساعتی برای کنترل گام/پیشروی رزوهٔ داخلی با قطر اسمی بیش از 38.1 و کمتر از 139.7 میلی‌متر؛ نسخهٔ متریک 2235-4 و اینچی 2235-4E، با دامنهٔ L برابر و تقسیم‌بندی متفاوت.
گیج ساعتی اینسایز سری 2235 برای کنترل گام و پیشروی محوری (Lead) رزوهٔ داخلی در قطعات با قطر اسمی بیش از 1.5 و کمتر از 5.5 اینچ (38.1 تا 139.7 میلی‌متر) طراحی شده است. کاتالوگ سازنده خانواده را برای رزوه‌های مرتبط با API 5B معرفی می‌کند.
| کد | نوع قرائت | دامنهٔ L ابزار | حرکت ساعت اندیکاتور | تقسیم‌بندی | دقت |
|---|---|---|---|---|---|
| 2235-4 | متریک | 12.7 تا 101.6 میلی‌متر (0.5 تا 4 اینچ) | 0.5 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
| 2235-4E | اینچی | 12.7 تا 101.6 میلی‌متر (0.5 تا 4 اینچ) | 0.025 اینچ | 0.0005 اینچ | 0.0008 اینچ |
توجه به دامنه: مقدار 12.7 تا 101.6 میلی‌متر دامنهٔ L ابزار است، نه قطر اسمی رزوه. این مدل برای رزوهٔ داخلی با قطر اسمی 38.1 تا 139.7 میلی‌متر معرفی شده؛ قطرهای مرزی دقیقاً در بازهٔ اعلام‌شده قرار نمی‌گیرند.

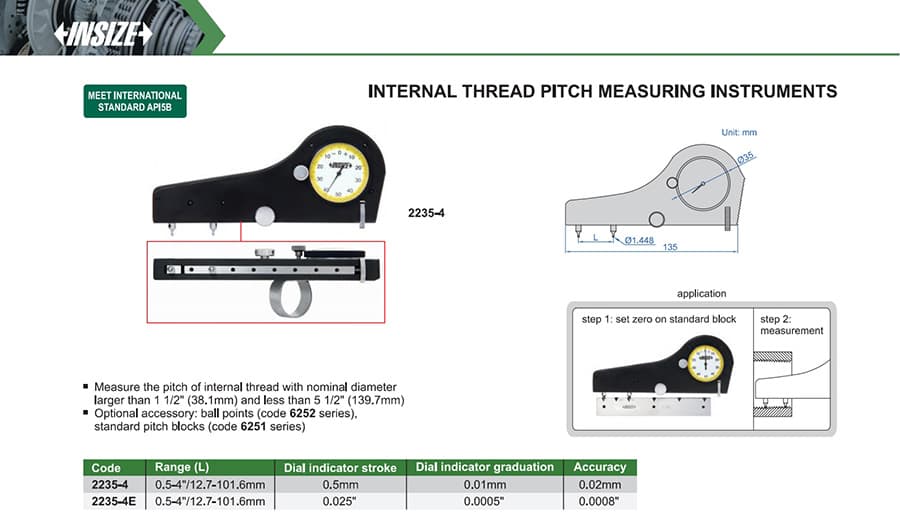

مطابق شکل کاتالوگ، پیش از اندازهگیری صفر دستگاه روی بلوک استاندارد تنظیم می‌شود. ساچمه‌های تماس سری 6252 و بلوک‌های استاندارد گام سری 6251 متعلقات اختیاری هستند.
