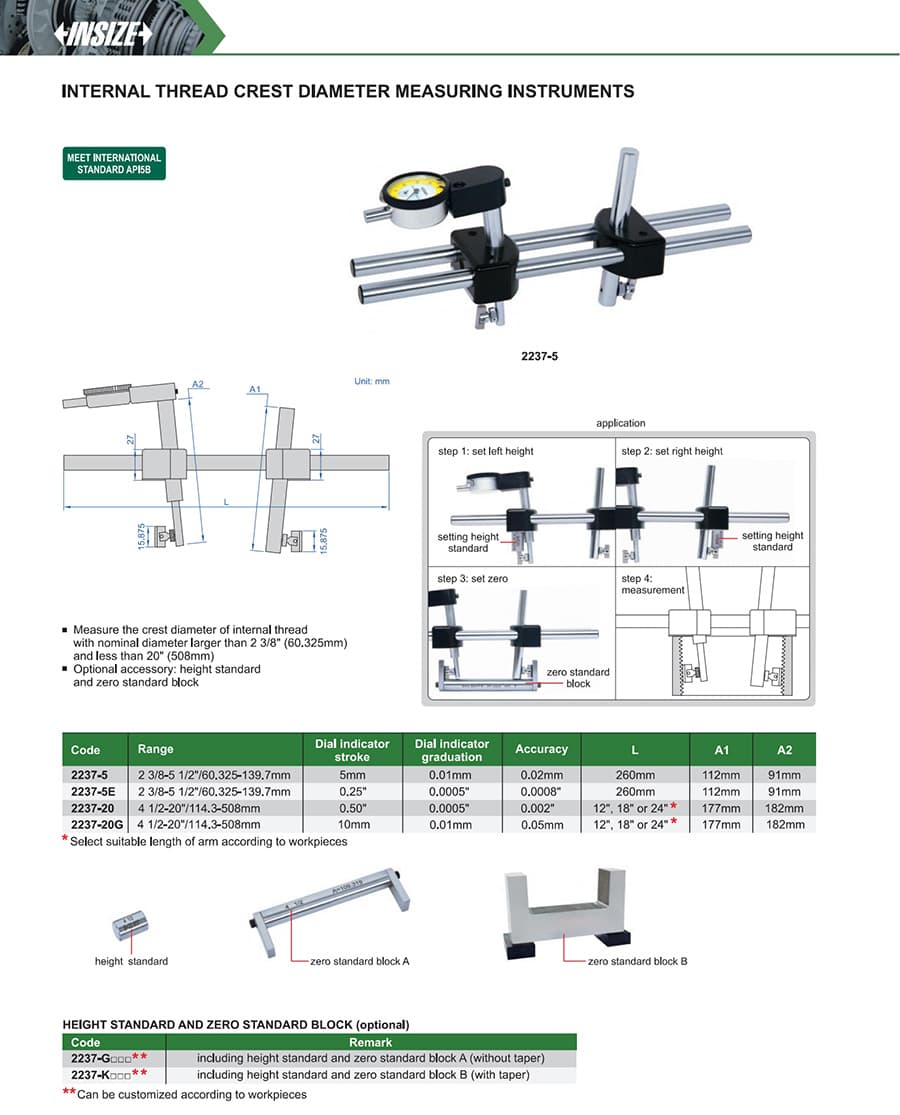

Internal Thread Crest Diameter Measuring Instruments
گیج ساعتی اینسایز سری 2237 برای اندازهگیری قطر تاج رزوه داخلی؛ چهار نسخه برای قطر اسمی 2⅜ تا 20 اینچ، با بازهٔ هر نسخه و واحد متریک/اینچی مشخص.
گیج ساعتی اینسایز سری 2237 برای اندازهگیری قطر تاج رزوه داخلی به‌کار می‌رود. خانوادهٔ 2237 چهار نسخه دارد و محدودهٔ هر کد یکسان نیست؛ هنگام انتخاب، قطر اسمی قطعه و واحد درجه‌بندی نشانگر را با جدول تطبیق دهید. این سری آنالوگ/ساعتی است و با مدل دیجیتال 2247-5 تفاوت دارد.
| کد مدل | قطر اسمی رزوه | دقت | درجه‌بندی نشانگر | کمیت اندازهگیری |
|---|---|---|---|---|
| 2237-5 | 2⅜ تا 5½ اینچ (60.325 تا 139.7 میلی‌متر) | 0.02 میلی‌متر | 0.01 میلی‌متر | قطر تاج رزوه داخلی |
| 2237-5E | 2⅜ تا 5½ اینچ (60.325 تا 139.7 میلی‌متر) | 0.0008 اینچ | 0.0005 اینچ | قطر تاج رزوه داخلی |
| 2237-20 | 4½ تا 20 اینچ (114.3 تا 508 میلی‌متر) | 0.002 اینچ | 0.0005 اینچ | قطر تاج رزوه داخلی |
| 2237-20G | 4½ تا 20 اینچ (114.3 تا 508 میلی‌متر) | 0.05 میلی‌متر | 0.01 میلی‌متر | قطر تاج رزوه داخلی |
