Buttress Thread Run-Out Gauge
گیج اینسایز 2238-4 برای بازرسی فرار رزوه در انتهای رزوهٔ خارجی باترس و بررسی طول کافی و شکل صحیح ناحیهٔ پایان رزوه به‌کار می‌رود. محدودهٔ کنترل 0 تا 4 میلی‌متر، تقسیم‌بندی ساعت 0.01 میلی‌متر و دقت اعلام‌شده 0.02 میلی‌متر است.
گیج کنترل فرار رزوه باترس اینسایز مدل 2238-4 برای بازرسی ناحیهٔ پایان رزوهٔ خارجی به‌کار می‌رود. این ابزار فرار رزوه در ناحیهٔ ریشه و انتهای رزوه را بررسی می‌کند تا طول کافی رزوهٔ خارجی و شکل صحیح انتهای آن کنترل شود؛ برای سنجش لنگی دورانی محور یا قطر اسمی رزوه طراحی نشده است.
| مشخصه | مقدار |
|---|---|
| کد مدل | 2238-4 |
| نوع رزوه | رزوه باترس (Buttress) |
| محدودهٔ کنترل اعلام‌شده | 0 تا 4 میلی‌متر |
| حرکت ساعت اندیکاتور | 5 میلی‌متر |
| تقسیم‌بندی ساعت اندیکاتور | 0.01 میلی‌متر |
| دقت اعلام‌شده | 0.02 میلی‌متر |
| مورد بازرسی | فرار رزوه در ریشه و انتهای رزوهٔ خارجی |

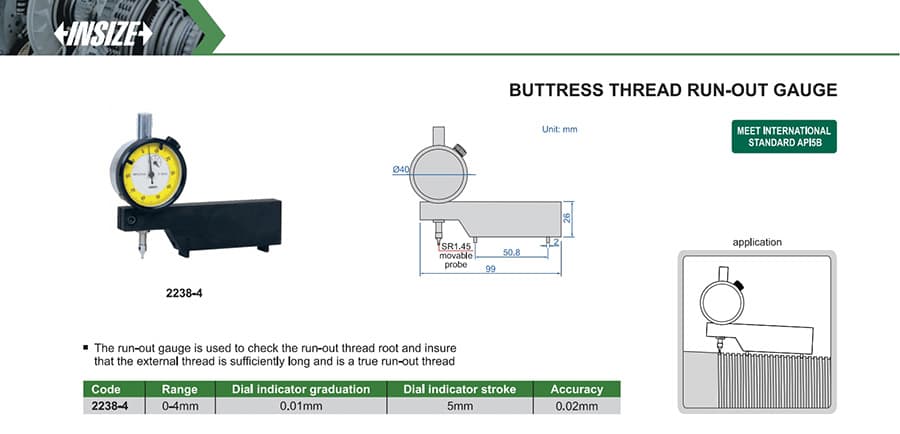

در کاتالوگ رسمی سازنده، این ابزار برای کنترل فرار رزوهٔ باترس معرفی شده و نشان API 5B نیز درج شده است. برای انتخاب گیج و معیار پذیرش قطعه، استاندارد و نقشهٔ فنی مورد استفاده در پروژه را ملاک قرار دهید.
