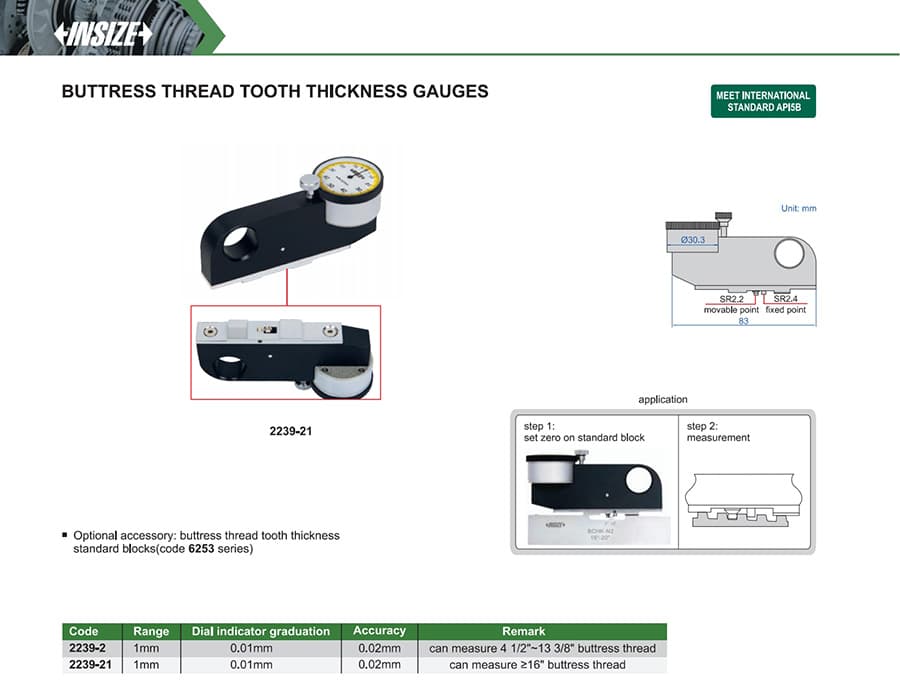

Buttress Thread Tooth Thickness Gauges
گیج اینسایز سری 2239 برای سنجش ضخامت دندانهٔ رزوهٔ باترس است. کد 2239-2 برای رزوه‌های 4½ تا 13⅜ اینچ و کد 2239-21 برای رزوه‌های 16 اینچ به بالا کاربرد دارد؛ دامنهٔ اعلام‌شده 1 میلی‌متر، دقت 0.02 میلی‌متر و تقسیم‌بندی 0.01 میلی‌متر است. بلوک تنظیم صفر سری 6253 جداگانه تهیه می‌شود.
گیج ضخامت دندانهٔ رزوه باترس اینسایز سری 2239 برای اندازه‌گیری عرض دندانهٔ رزوهٔ باترس طراحی شده است. دو کد این سری با توجه به اندازهٔ رزوهٔ مورد بازرسی انتخاب می‌شوند؛ دامنه، دقت و تقسیم‌بندی ساعت اندیکاتور در هر دو کد یکسان است.
| کد مدل | اندازهٔ رزوهٔ باترس قابل‌اندازه‌گیری | دامنهٔ اعلام‌شده | تقسیم‌بندی ساعت | دقت |
|---|---|---|---|---|
| 2239-2 | 4½ تا 13⅜ اینچ (حدود 114.3 تا 339.7 میلی‌متر) | 1 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
| 2239-21 | 16 اینچ و بزرگ‌تر (406.4 میلی‌متر به بالا) | 1 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
برای تنظیم صفر پیش از اندازه‌گیری، بلوک استاندارد ضخامت دندانهٔ رزوهٔ باترس از سری 6253 به‌عنوان لوازم جانبی اختیاری معرفی شده و جداگانه تهیه می‌شود. کاتالوگ سازنده نشان API 5B را درج کرده است؛ معیار نهایی کنترل را با استاندارد و نقشهٔ فنی پروژه تطبیق دهید.
