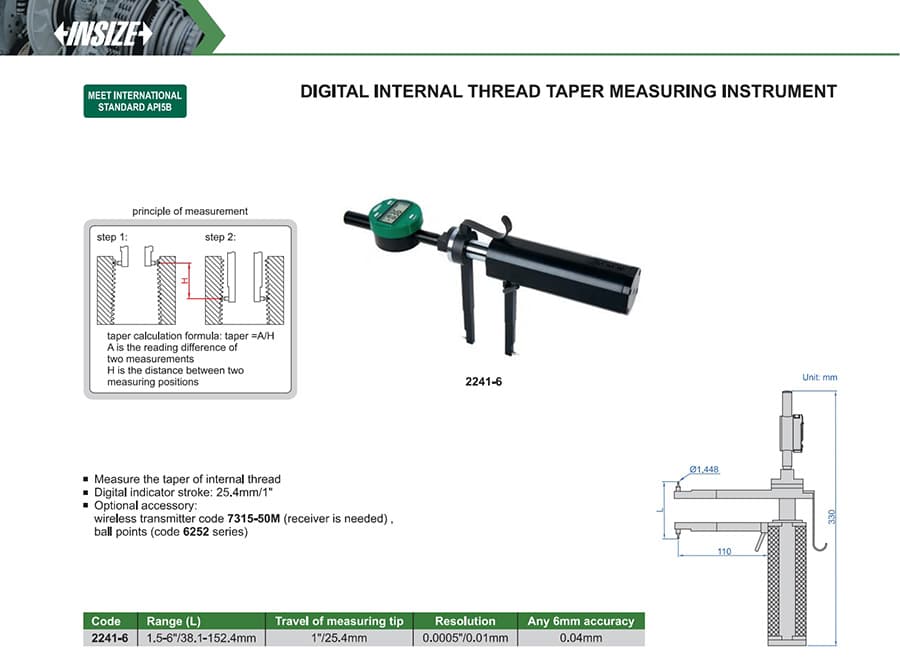

Digital Internal Thread Taper Measuring Instrument
گیج دیجیتال اینسایز 2241-6 برای اندازهگیری مخروط رزوهٔ داخلی است. بازهٔ اعلام‌شده در کاتالوگ 1½ تا 6 اینچ (38.1 تا 152.4 میلی‌متر)، حرکت نوک اندازهگیری 25.4 میلی‌متر، تفکیک‌پذیری 0.01 میلی‌متر و دقت درج‌شده 0.04 میلی‌متر است. فرستندهٔ بی‌سیم 7315-50M و نقاط سری 6252 اختیاری‌اند؛ فرستنده به گیرنده نیاز دارد.
گیج دیجیتال اینسایز مدل 2241-6 برای اندازهگیری مخروط رزوهٔ داخلی به‌کار می‌رود. طبق شکل راهنمای سازنده، اختلاف قرائت دو موقعیت (A) بر فاصلهٔ میان آن‌ها (H) تقسیم می‌شود: مخروط = A ÷ H.
| مشخصه | مقدار |
|---|---|
| کد مدل | 2241-6 |
| کاربرد | اندازهگیری مخروط رزوهٔ داخلی |
| بازهٔ درج‌شده در کاتالوگ | 1½ تا 6 اینچ (38.1 تا 152.4 میلی‌متر) |
| حرکت نوک اندازهگیری | 1 اینچ (25.4 میلی‌متر) |
| تفکیک‌پذیری | 0.01 میلی‌متر (0.0005 اینچ) |
| دقت درج‌شده | 0.04 میلی‌متر |
یادداشت دقت: صفحهٔ رسمی سازنده دقت را 0.04 میلی‌متر درج می‌کند؛ جدول PDF عبارت «Any 6mm accuracy» را نیز کنار آن آورده است. چون شرط دقیق این عبارت توضیح داده نشده، معیار خطای مجاز را پیش از خرید یا پذیرش قطعه با فروشنده و استاندارد پروژه تأیید کنید.
کاتالوگ رسمی سازنده نشان API 5B را درج کرده است؛ برای انطباق، استاندارد و نقشهٔ فنی پروژه را ملاک قرار دهید.
