Digital Thread Height Measuring Instrument
گیج دیجیتال ارتفاع رزوه برای رزوه‌های داخلی و خارجی با قطر اسمی بزرگ‌تر از 5.5 in (139.7 mm)؛ بازهٔ اعلام‌شده (L) تا 3.5 mm، تفکیک‌پذیری 0.01 mm و دقت 0.02 mm.

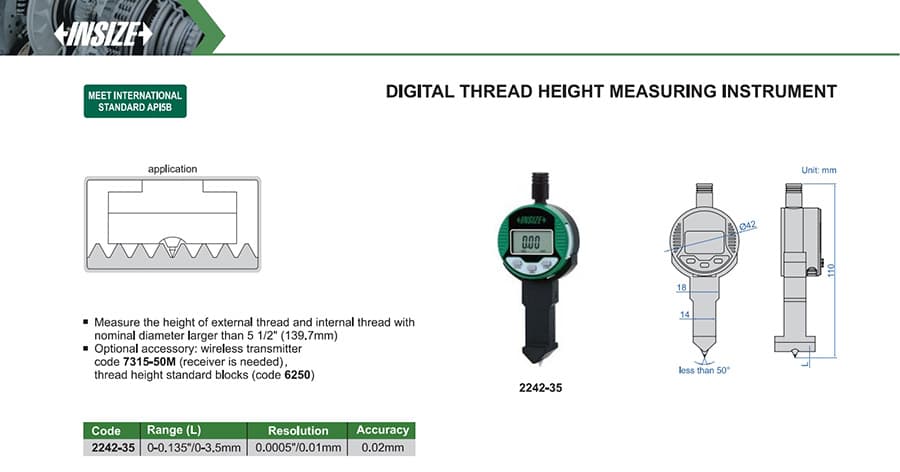

گیج دیجیتال اینسایز مدل 2242-35 برای اندازهگیری ارتفاع رزوه‌های داخلی و خارجی با قطر اسمی بزرگ‌تر از 5.5 اینچ (139.7 میلی‌متر) معرفی شده است. سازنده بازهٔ نشان‌دهنده را با عنوان Range (L)، از 0 تا 3.5 mm (0 تا 0.135 in) درج می‌کند؛ این عنوان را بدون تعریف صریح سازنده به «طول محوری رزوه» تعبیر نکنید. تفکیک‌پذیری نمایشگر 0.01 mm (0.0005 in) و دقت اعلام‌شده 0.02 mm است.
| مدل | کاربرد | قطر اسمی رزوه | بازهٔ اعلام‌شده (Range L) | تفکیک‌پذیری | دقت |
|---|---|---|---|---|---|
| 2242-35 | ارتفاع رزوه داخلی و خارجی | بزرگ‌تر از 5.5 in (139.7 mm) | 0–3.5 mm (0–0.135 in) | 0.01 mm (0.0005 in) | 0.02 mm |
برای تنظیم و کنترل ابزار از بلوک‌های استاندارد ارتفاع رزوه سری 6250 استفاده می‌شود؛ این بلوک‌ها متعلقات جداگانه‌اند. فرستندهٔ بی‌سیم داده با کد 7315-50M نیز اختیاری است و به گیرندهٔ سازگار نیاز دارد. بروشور INSIZE این خانواده را با نشان «Meet International Standard API 5B» معرفی می‌کند.
اگر اندازهگیری رزوهٔ داخلی با قطر اسمی کمتر از 5.5 in مدنظر است، مدل دیجیتال 2243-35 را هم بررسی کنید؛ محدودهٔ کاربرد این دو مدل یکسان نیست.
