Digital Internal Thread Height Measuring Instrument
گیج دیجیتال ارتفاع رزوه داخلی برای قطر اسمی کمتر از 5.5 اینچ (139.7 mm)؛ بازه 0 تا 3.5 mm، تفکیک‌پذیری 0.01 mm و دقت 0.02 mm.
گیج دیجیتال اینسایز مدل 2243-35 برای اندازهگیری ارتفاع رزوه داخلی در قطعات با قطر اسمی کمتر از 5.5 اینچ (139.7 میلی‌متر) طراحی شده است. بازهٔ نشان‌دهنده 0 تا 3.5 mm (0 تا 0.135 in)، تفکیک‌پذیری 0.01 mm (0.0005 in) و دقت اعلام‌شده 0.02 mm است. این سه مشخصه کاربرد متفاوت دارند و دقت را نباید با تفکیک‌پذیری یکی دانست.
| مدل | کمیت و نوع رزوه | قطر اسمی قطعه | بازهٔ اندازهگیری | تفکیک‌پذیری | دقت |
|---|---|---|---|---|---|
| 2243-35 | ارتفاع رزوه داخلی | کمتر از 5.5 in (139.7 mm) | 0–3.5 mm (0–0.135 in) | 0.01 mm (0.0005 in) | 0.02 mm |

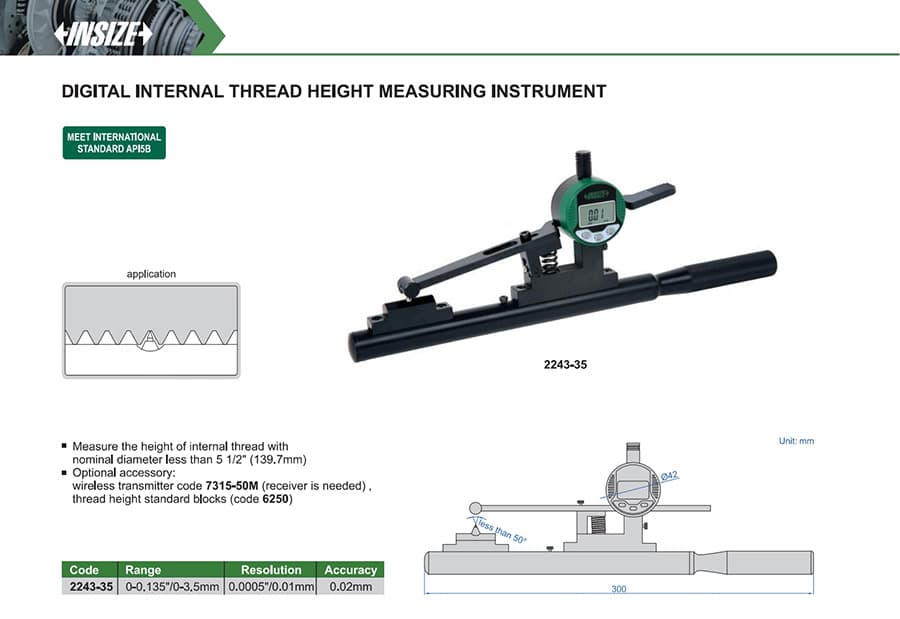

طبق بروشور سازنده، این مدل برای کنترل ارتفاع رزوه داخلی و در گروه ابزارهای رزوه API عرضه شده است. فرستندهٔ بی‌سیم داده با کد 7315-50M و بلوک‌های استاندارد ارتفاع رزوه سری 6250 از متعلقات اختیاری معرفی‌شده‌اند؛ برای استفاده از فرستنده، گیرندهٔ سازگار نیز لازم است. اقلام همراه را هنگام استعلام از فروشنده تأیید کنید.
نقشهٔ ابعادی کاتالوگ طول کلی 300 mm و قطر 42 mm برای صفحه‌نمایش را نشان می‌دهد.
