Digital Thread Pitch Measuring Instrument
گیج دیجیتال برای کنترل گام و پیشروی رزوه‌های داخلی و خارجی با قطر اسمی بیش از 139.7 میلی‌متر؛ دامنهٔ L از 12.7 تا 101.6 میلی‌متر، دقت 0.02 و تفکیک‌پذیری 0.01 میلی‌متر.
گیج دیجیتال اینسایز مدل 2245-4 برای اندازهگیری گام رزوه‌های داخلی و خارجی در قطعات رزوه‌دار با قطر اسمی بیش از 5.5 اینچ (139.7 میلی‌متر) طراحی شده است. کاتالوگ سازنده این ابزار را برای رزوه‌های مرتبط با API 5B معرفی می‌کند و عنصر بازرسی را Lead (پیشروی محوری رزوه) می‌نامد.
| مشخصه | مقدار |
|---|---|
| کد مدل | 2245-4 |
| دامنهٔ L یا طول اندازهگیری | 12.7 تا 101.6 میلی‌متر (0.5 تا 4 اینچ) |
| حرکت اندیکاتور دیجیتال | 5 میلی‌متر |
| تفکیک‌پذیری | 0.01 میلی‌متر (0.0005 اینچ) |
| دقت | 0.02 میلی‌متر |
| عنصر بازرسی | Lead یا پیشروی محوری رزوه |
توجه به دامنه: عدد 12.7 تا 101.6 میلی‌متر در جدول، دامنهٔ L ابزار است و قطر اسمی رزوهٔ قابل بازرسی نیست؛ طبق توضیح سازنده، کاربرد این مدل برای رزوه‌هایی با قطر اسمی بزرگ‌تر از 139.7 میلی‌متر است.

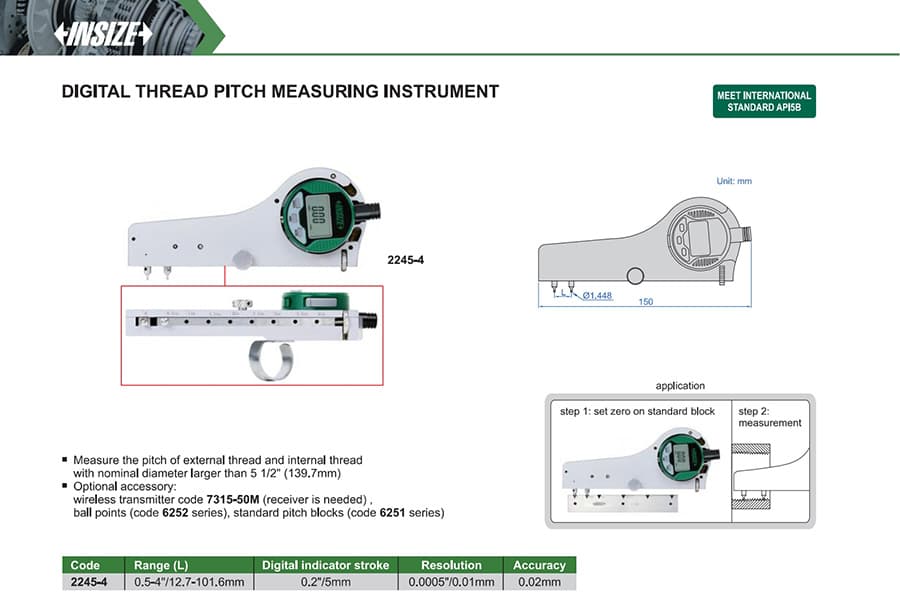

در شکل کاربردی کاتالوگ، ابتدا صفر ابزار روی بلوک استاندارد گام تنظیم می‌شود و سپس اندازهگیری انجام می‌گیرد. بلوک استاندارد گام (سری 6251)، ساچمه‌های تماس (سری 6252) و مجموعهٔ انتقال داده، متعلقات اختیاری هستند. فرستندهٔ بی‌سیم 7315-50M به گیرنده نیاز دارد؛ سازگاری و مدل گیرنده را پیش از سفارش تأیید کنید.
