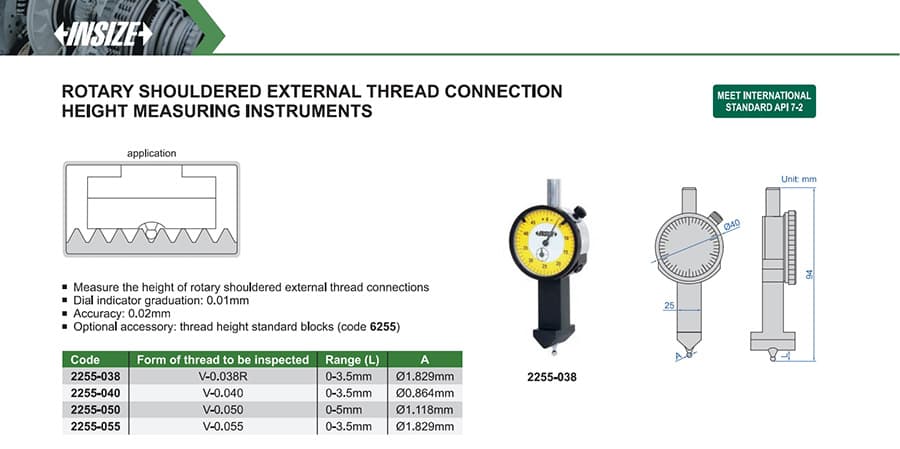

Rotary Shouldered External Thread Connection Height Measuring Instruments
گیج ساعتی اینسایز مدل 2255 برای اندازه‌گیری ارتفاع رزوه اتصال روتاری شانه‌دار خارجی؛ با چهار فرم رزوه، بازهٔ 0 تا 5 میلی‌متر، دقت 0.02 میلی‌متر و درجه‌بندی 0.01 میلی‌متر.
گیج ساعتی اینسایز مدل 2255 برای اندازه‌گیری ارتفاع رزوه در اتصال روتاری شانه‌دار خارجی به‌کار می‌رود. این ابزار ارتفاع رزوه را بررسی می‌کند و با گیج قطر تاج یا ابزار اندازه‌گیری لید رزوه یکسان نیست. سازنده این خانواده را برای کاربردهای رزوه لوله‌های نفتی و اتصال‌های روتاری شانه‌دار معرفی کرده است.
چهار نسخهٔ 2255-038، 2255-040، 2255-050 و 2255-055 با فرم رزوه و نوک اندازه‌گیری متناسب با اتصال انتخاب می‌شوند. پیش از سفارش، کد رزوه و نسخهٔ گیج را با مشخصات اتصال مورد بازرسی تطبیق دهید.
| کد مدل | فرم رزوه | قطر نوک A (میلی‌متر) | بازهٔ گیج Range (L) | درجه‌بندی ساعت | دقت |
|---|---|---|---|---|---|
| 2255-038 | V-0.038R | 1.829 | 0 تا 3.5 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
| 2255-040 | V-0.040 | 0.864 | 0 تا 3.5 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
| 2255-050 | V-0.050 | 1.118 | 0 تا 5 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
| 2255-055 | V-0.055 | 1.829 | 0 تا 3.5 میلی‌متر | 0.01 میلی‌متر | 0.02 میلی‌متر |
