Bore Gauges (With Dial Indicator)
بورگیج قطر داخلی اینسایز با ۲۱ مدل: ساعت اندیکاتور آنالوگ سری 2322، نشانگر دیجیتال سری 2122 و نسخه دیجیتال IP54 با پسوند AWP. بازه ۱۸ تا ۴۵۰ میلیمتر؛ دقت هر مدل در جدول.

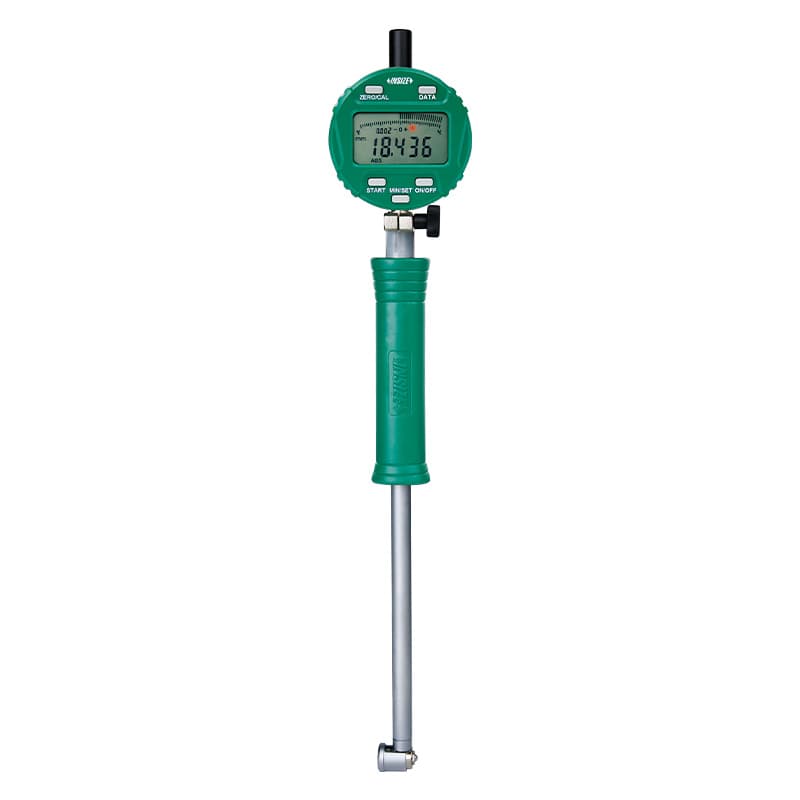

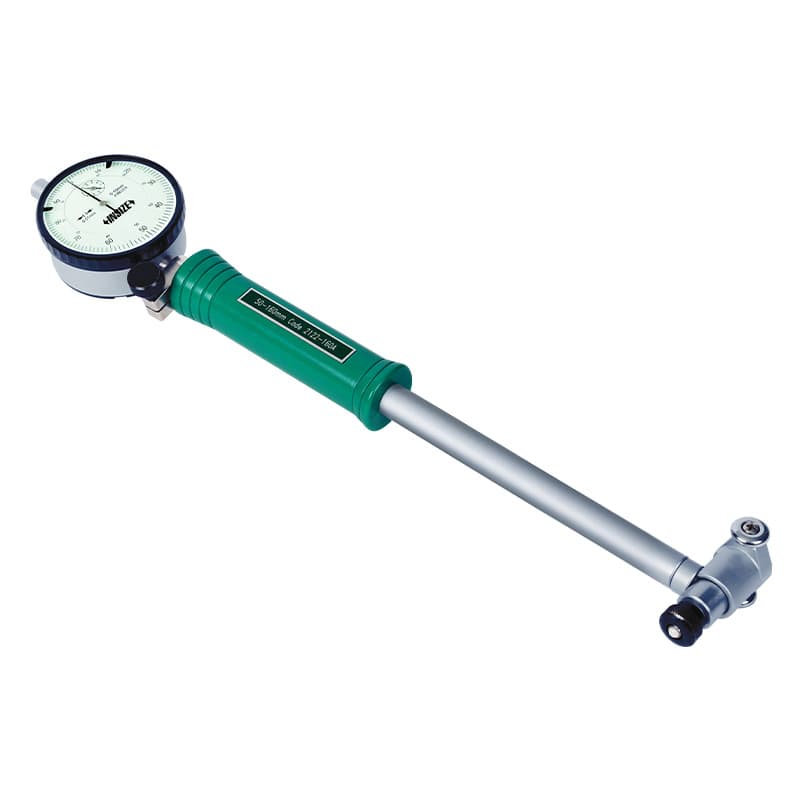

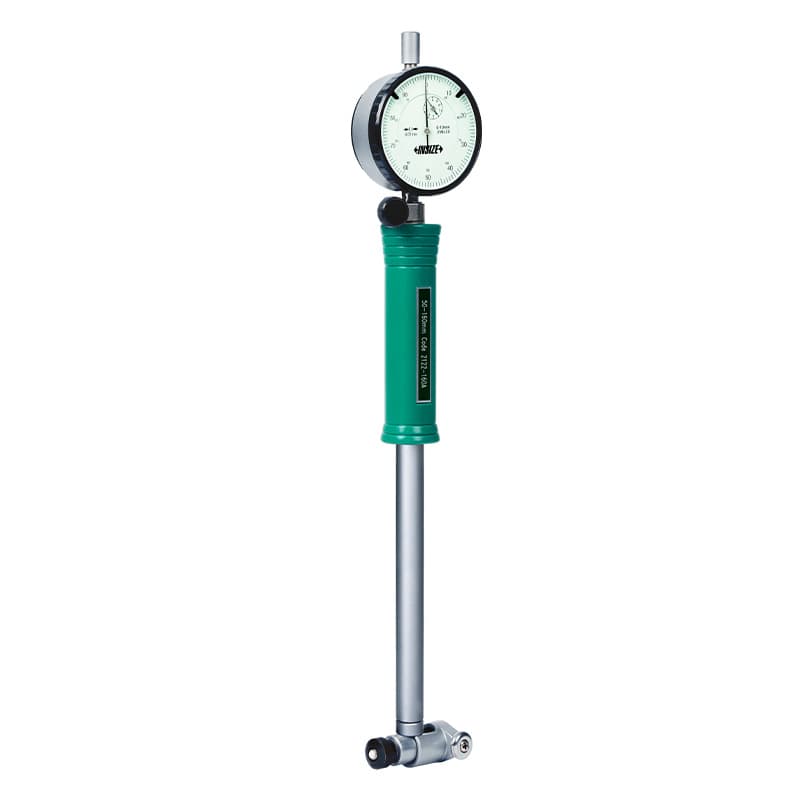

بورگیج اینسایز سری 2322 و 2122 برای اندازه‌گیری قطر داخلی قطعات در بازه ۱۸ تا ۴۵۰ میلیمتر عرضه می‌شود. سری 2322 از ساعت اندیکاتور آنالوگ استفاده می‌کند؛ کدهای 2122-A نشانگر دیجیتال دارند و پسوند AWP نشان‌دهنده پیکربندی با نشانگر دیجیتال ضدآب IP54 است. در مجموع ۲۱ کد مدل در جدول زیر آمده است.

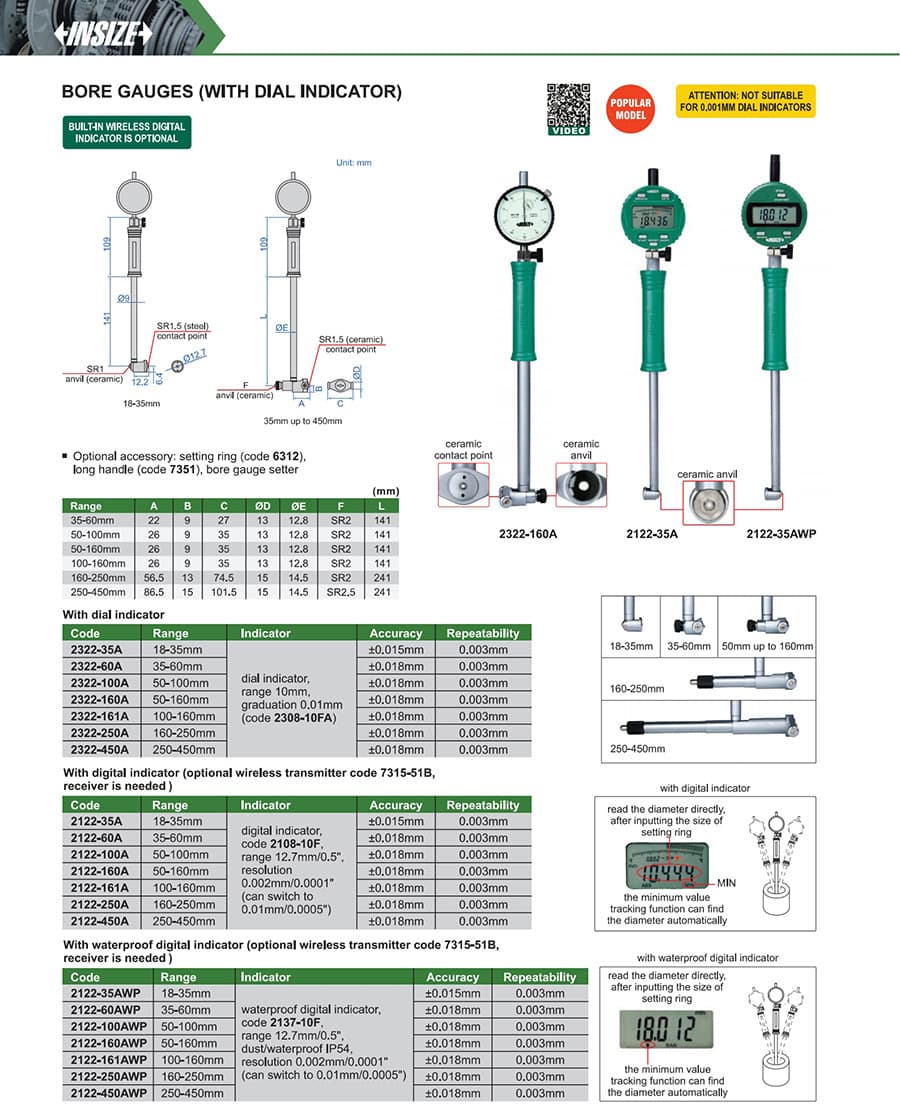

| کد مدل | بازه اندازه‌گیری | نوع نشانگر/تقسیم‌بندی | دقت | تکرارپذیری |
|---|---|---|---|---|
| 2322-35A | 18–35 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۵ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-60A | 35–60 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-100A | 50–100 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-160A | 50–160 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-161A | 100–160 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-250A | 160–250 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2322-450A | 250–450 میلیمتر | آنالوگ؛ تقسیم‌بندی ۰٫۰۱ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-35A | 18–35 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۵ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-60A | 35–60 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-100A | 50–100 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-160A | 50–160 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-161A | 100–160 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-250A | 160–250 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-450A | 250–450 میلیمتر | دیجیتال؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |

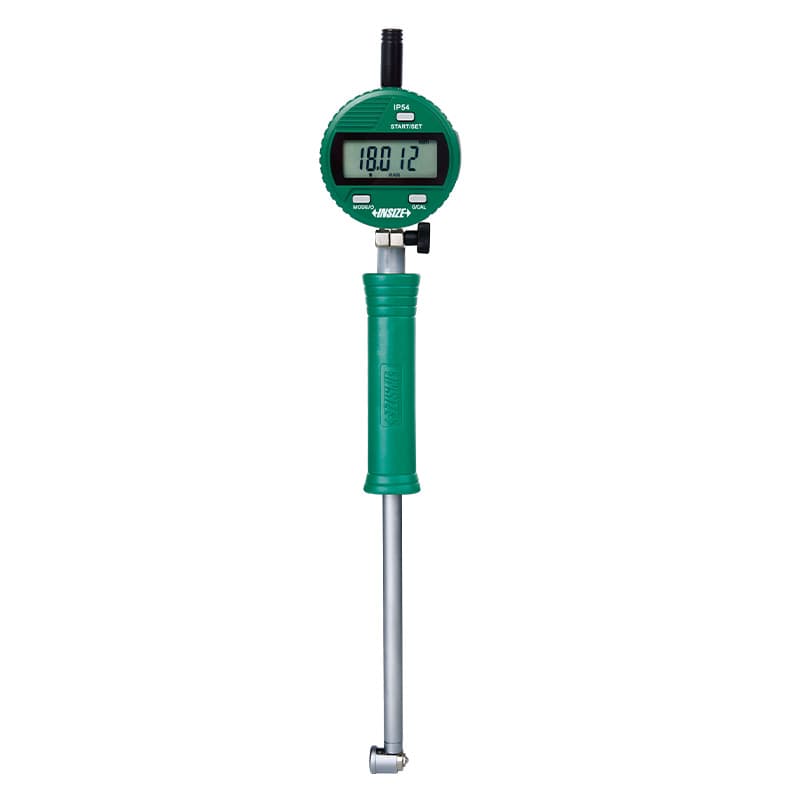

| 2122-35AWP | 18–35 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۵ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-60AWP | 35–60 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-100AWP | 50–100 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-160AWP | 50–160 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-161AWP | 100–160 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-250AWP | 160–250 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
| 2122-450AWP | 250–450 میلیمتر | دیجیتال IP54؛ تفکیک‌پذیری ۰٫۰۰۲ mm | ±۰٫۰۱۸ میلیمتر | ۰٫۰۰۳ میلیمتر |
هشدار سازنده: سری 2322 برای ساعت اندیکاتور با تقسیم‌بندی ۰٫۰۰۱ میلیمتر مناسب نیست؛ از درجه‌بندی توصیه‌شده ۰٫۰۱ میلیمتر استفاده کنید. درجه‌بندی نمایشگر را با دقت خود بورگیج یکی نگیرید.
برای همه مدل‌ها تکرارپذیری ۰٫۰۰۳ میلیمتر است. دقت مدل 35A برابر ±۰٫۰۱۵ و دقت مدل‌های دیگر ±۰٫۰۱۸ میلیمتر اعلام شده است. حلقه تنظیم سری 6312، دسته بلند 7351 و تنظیم‌کننده بورگیج لوازم جانبی اختیاری‌اند. کابل خروجی داده/گیرنده برای انتقال داده ممکن است جداگانه لازم باشد.
در انتخاب، علاوه بر قطر قطعه، نوع نشانگر، رطوبت/گردوغبار محیط و محتویات بسته را از روی کد کامل سفارش بررسی کنید.
