External Dial Caliper Gauges
گیج کولیس عقربهای خارجی کاربیدی اینسایز 2332؛ ده کد در پنج بازهٔ اندازه‌گیری، نوع A با صفحهٔ استاندارد و نوع B با دو عقربهٔ بزرگ‌تر، دقت ±0.04 و تقسیم‌بندی 0.01 میلیمتر.

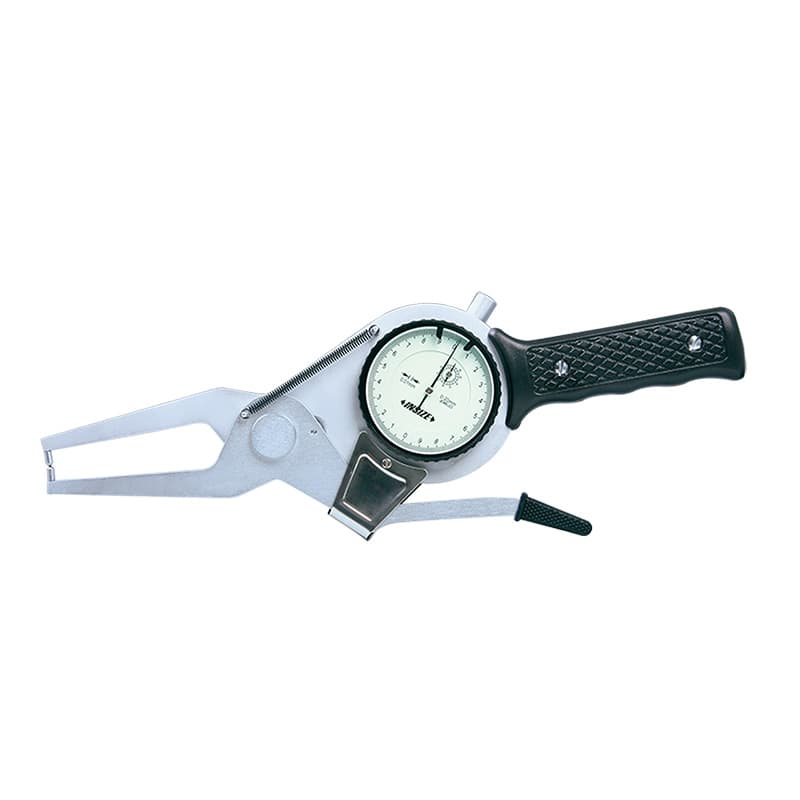

گیج کولیس عقربهای خارجی کاربیدی اینسایز مدل 2332 (External Dial Caliper Gauge) برای اندازه‌گیری ابعاد بیرونی و ضخامت قطعات است. این مدل نوک‌های اندازه‌گیری کاربیدی دارد. هر بازه در دو نوع صفحه عرضه می‌شود: نوع A استاندارد و نوع B با دو عقربهٔ بزرگ‌تر؛ این پسوند بازهٔ اندازه‌گیری را تغییر نمی‌دهد.

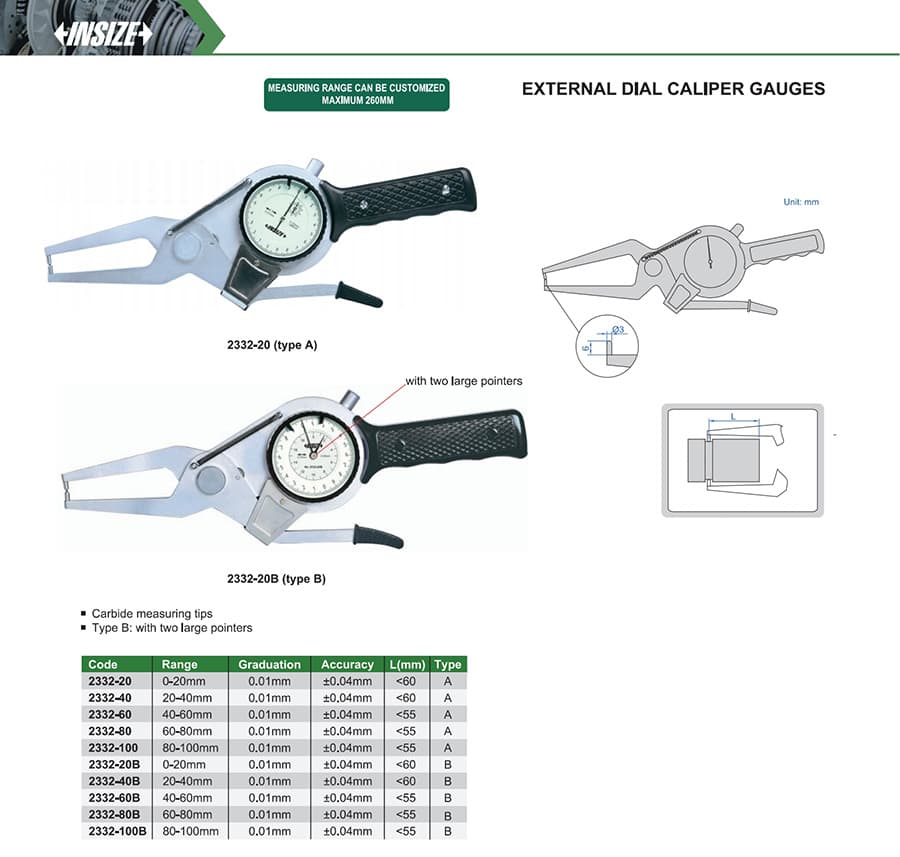

| کد | بازهٔ اندازه‌گیری (mm) | نوع صفحه | دقت | تقسیم‌بندی | L (mm) |
|---|---|---|---|---|---|
| 2332-20 | 0 تا 20 | A | ±0.04 | 0.01 | <60 |
| 2332-40 | 20 تا 40 | A | ±0.04 | 0.01 | <60 |
| 2332-60 | 40 تا 60 | A | ±0.04 | 0.01 | <55 |
| 2332-80 | 60 تا 80 | A | ±0.04 | 0.01 | <55 |
| 2332-100 | 80 تا 100 | A | ±0.04 | 0.01 | <55 |
| 2332-20B | 0 تا 20 | B | ±0.04 | 0.01 | <60 |
| 2332-40B | 20 تا 40 | B | ±0.04 | 0.01 | <60 |
| 2332-60B | 40 تا 60 | B | ±0.04 | 0.01 | <55 |
| 2332-80B | 60 تا 80 | B | ±0.04 | 0.01 | <55 |
| 2332-100B | 80 تا 100 | B | ±0.04 | 0.01 | <55 |
بُعد L طبق نقشهٔ سازنده بر حسب میلیمتر است. کاتالوگ عبارت «امکان سفارشی‌سازی بازه، حداکثر 26 mm» را درج کرده، اما مشخص نکرده این سقف دقیقاً به کدام بخش بازه اشاره دارد؛ برای بازهٔ سفارشی، پیش از ثبت سفارش از فروشنده استعلام بگیرید.
