External Dial Caliper Gauges
گیج کولیس عقربهای خارجی اینسایز 2333 برای اندازه‌گیری ابعاد بیرونی و ضخامت قطعه؛ پنج کد با بازههای جداگانهٔ 0–20 تا 40–60 میلیمتر، دقت ±0.03 و تقسیم‌بندی صفحه 0.01 میلیمتر.

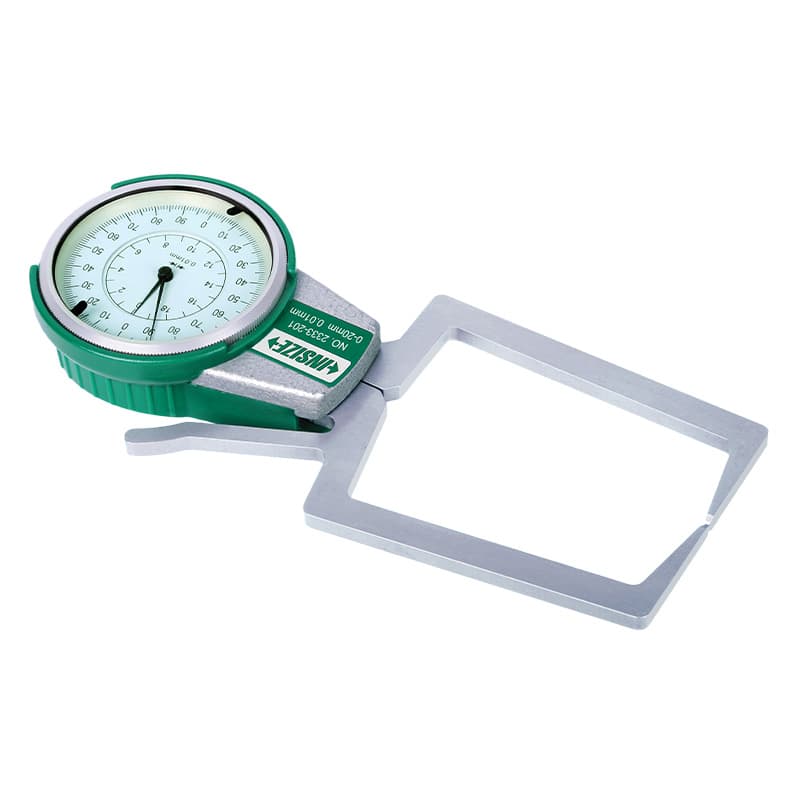

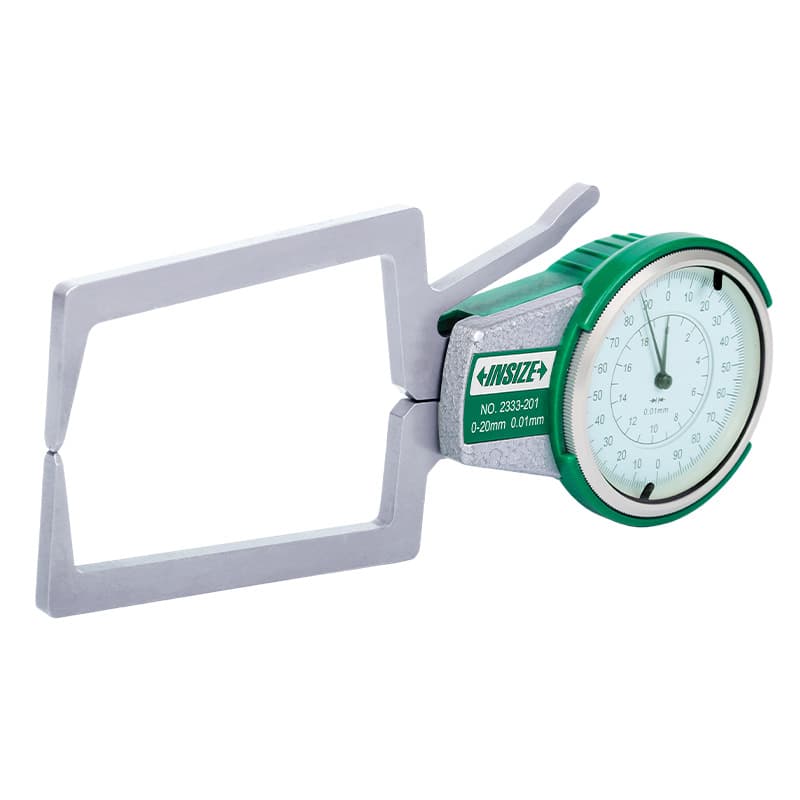

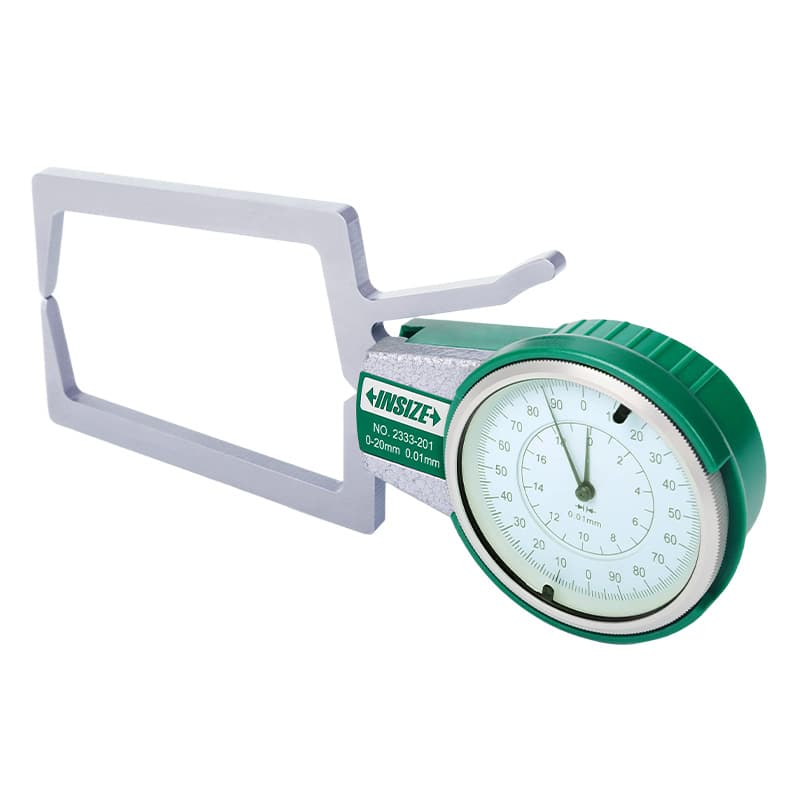

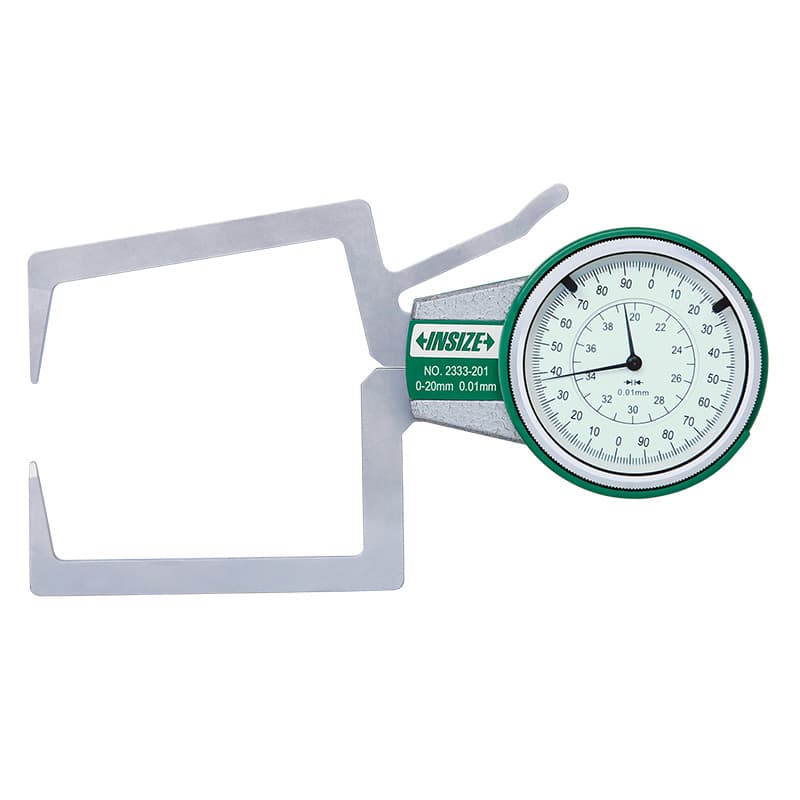

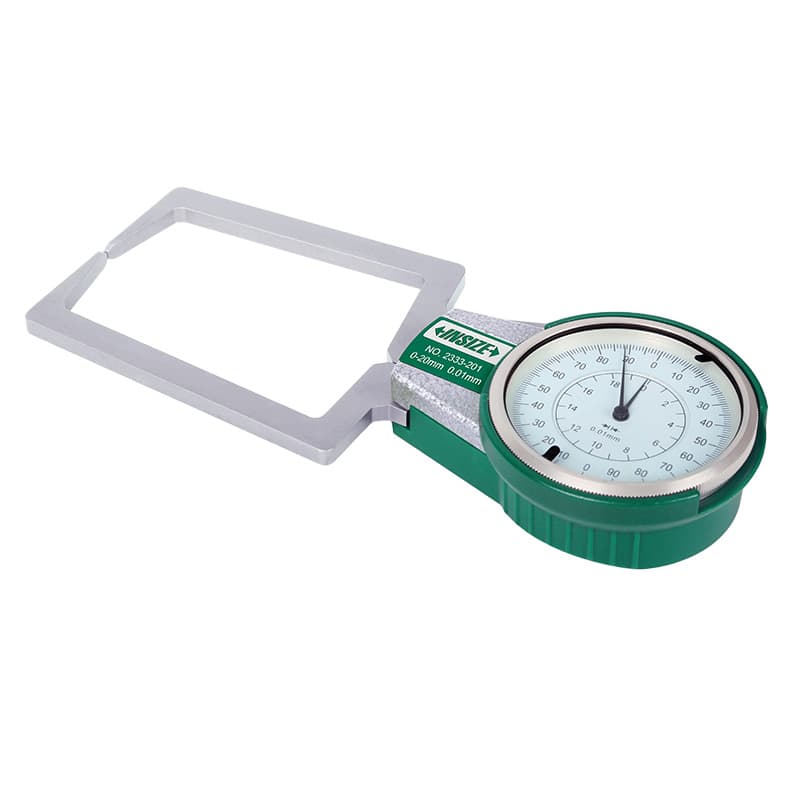

گیج کولیس عقربهای خارجی اینسایز مدل 2333 (External Dial Caliper Gauge) برای اندازه‌گیری ابعاد بیرونی و ضخامت قطعه به کار می‌رود. قرائت با صفحهٔ عقربهای انجام می‌شود؛ این مدل دیجیتال نیست. پنج کد مدل برای بازههای متفاوت عرضه شده‌اند و هر مدل فقط بازهٔ درج‌شده در ردیف خود را پوشش می‌دهد.

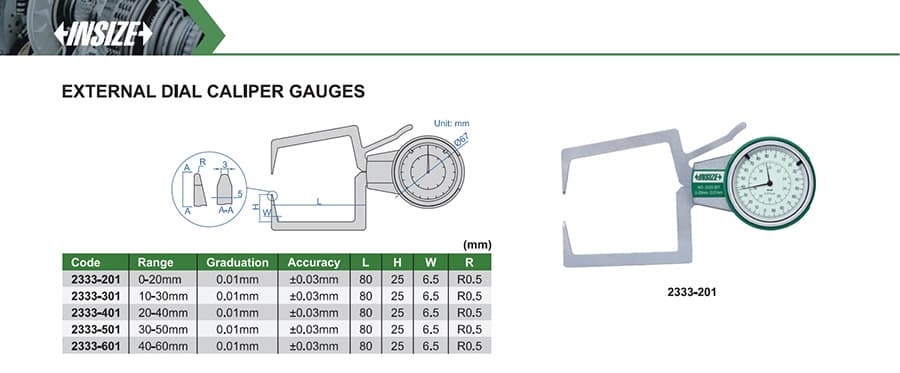

| کد مدل | بازهٔ اندازه‌گیری (mm) | دقت | تقسیم‌بندی صفحه | L (mm) | H (mm) | W (mm) | R (mm) |
|---|---|---|---|---|---|---|---|
| 2333-201 | 0 تا 20 | ±0.03 | 0.01 | 80 | 25 | 6.5 | 0.5 |
| 2333-301 | 10 تا 30 | ±0.03 | 0.01 | 80 | 25 | 6.5 | 0.5 |
| 2333-401 | 20 تا 40 | ±0.03 | 0.01 | 80 | 25 | 6.5 | 0.5 |
| 2333-501 | 30 تا 50 | ±0.03 | 0.01 | 80 | 25 | 6.5 | 0.5 |
| 2333-601 | 40 تا 60 | ±0.03 | 0.01 | 80 | 25 | 6.5 | 0.5 |
نمادهای L/H/W/R طبق نقشهٔ سازنده‌اند و همهٔ اندازه‌ها بر حسب میلیمتر هستند. بازهٔ موردنیاز را پیش از انتخاب کد با ابعاد قطعه تطبیق دهید.
