Thickness Gauges
ضخامتسنج عقربهای INSIZE 2364 با فریم C؛ سه کد در بازهٔ ۰ تا ۱ یا ۰ تا ۱۰ میلی‌متر، دقت ±۰٫۰۰۵ یا ±۰٫۰۲ میلی‌متر و تماس نوع A یا B.
ضخامتسنج عقربهای اینسایز مدل 2364 یک گیج آنالوگ فریم‌دار برای اندازه‌گیری ضخامت است؛ این مدل دیجیتال نیست و به باتری نیاز ندارد. خانوادهٔ 2364 سه کد با دو بازه و دو آرایش تماس دارد، بنابراین پیش از انتخاب، کد کامل، محدودهٔ اندازه‌گیری و نوع تماس را بررسی کنید.
| کد | نوع تماس در نقشه | بازه | تقسیم‌بندی صفحه | دقت | ØD طبق نقشه |
|---|---|---|---|---|---|
| 2364-10 | A؛ تماس‌های سرامیکی Ø10 mm | ۰ تا ۱۰ mm | 0.01 mm | ±0.02 mm | 58 mm |
| 2364-10B | B؛ تماس فولادی Ø3 mm و سطح مقابل سرامیکی Ø10 mm | ۰ تا ۱۰ mm | 0.01 mm | ±0.02 mm | 58 mm |
| 2364-1 | A؛ تماس‌های سرامیکی Ø10 mm | ۰ تا ۱ mm | 0.001 mm | ±0.005 mm | 56 mm |
در کد 2364-1، بازهٔ اندازه‌گیری ۰ تا ۱ میلی‌متر، تقسیم‌بندی ۰٫۰۰۱ میلی‌متر و دقت ±۰٫۰۰۵ میلی‌متر است. دو کد 2364-10 و 2364-10B بازهٔ ۰ تا ۱۰ میلی‌متر، تقسیم‌بندی ۰٫۰۱ میلی‌متر و دقت ±۰٫۰۲ میلی‌متر دارند. پسوند B به نوع B اشاره دارد؛ مطابق نقشهٔ سازنده، در این نوع یک تماس فولادی Ø3 mm در برابر سطح سرامیکی Ø10 mm قرار می‌گیرد. در نوع A هر دو تماس نشان‌داده‌شده سرامیکی Ø10 mm هستند.

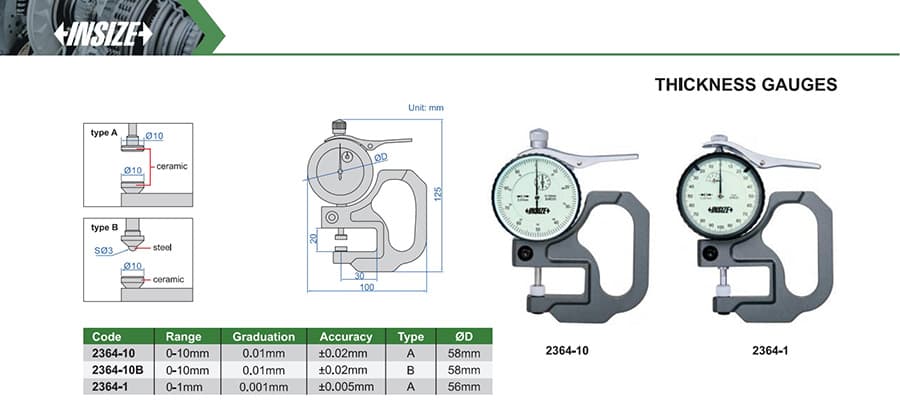

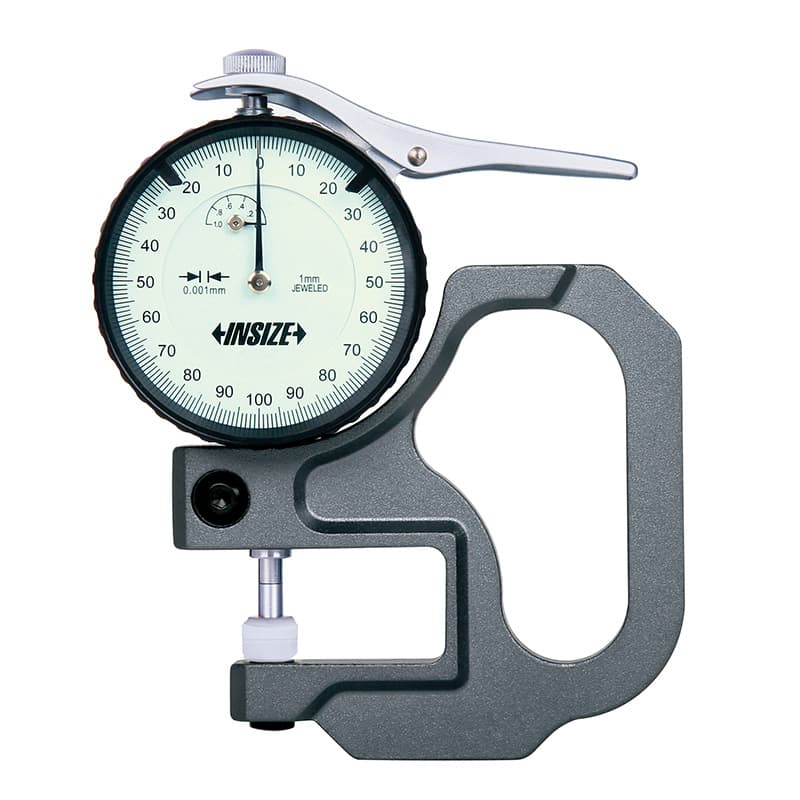

صفحهٔ مدرج عقربهای و فریم C شکل در تصویر محصول دیده می‌شود. نقشهٔ سازنده ارتفاع کلی 125 mm، عرض پایه 100 mm و مقدار ØD برابر 58 mm برای دو نسخهٔ ۰–۱۰ mm و 56 mm برای نسخهٔ ۰–۱ mm را نشان می‌دهد. ØD همان نماد نقشه است و برای مقایسهٔ هندسهٔ قطعه با دهانهٔ ابزار به آن توجه کنید.
این ابزار برای خواندن مستقیم مقدار از صفحهٔ مدرج طراحی شده است؛ مشخصات بازه، تقسیم‌بندی، دقت و تماس‌ها در جدول از صفحهٔ رسمی محصول و نقشهٔ کاتالوگ INSIZE تطبیق داده شده‌اند.
