Thickness Gauges
ضخامتسنج عقربهای INSIZE 2366 با فریم C، بازه ۰ تا ۳۰ میلیمتر، تقسیم‌بندی ۰٫۰۱ میلیمتر و دو نوع تماس A یا B.
ضخامتسنج عقربهای اینسایز مدل 2366 یک گیج آنالوگ فریم‌دار برای اندازه‌گیری ضخامت تا ۳۰ میلیمتر است. دو کد این خانواده بازه، دقت و تقسیم‌بندی یکسان دارند و تفاوت کد 2366-30 با 2366-30B در آرایش تماس A یا B است. این مدل نمایشگر دیجیتال ندارد.
| کد | نوع تماس طبق نقشه | بازهٔ اندازه‌گیری | تقسیم‌بندی صفحه | دقت |
|---|---|---|---|---|
| 2366-30 | A؛ تماس‌های سرامیکی Ø10 mm | ۰ تا ۳۰ mm | 0.01 mm | ±0.035 mm |
| 2366-30B | B؛ تماس فولادی Ø3 mm و سطح مقابل سرامیکی Ø10 mm | ۰ تا ۳۰ mm | 0.01 mm | ±0.035 mm |

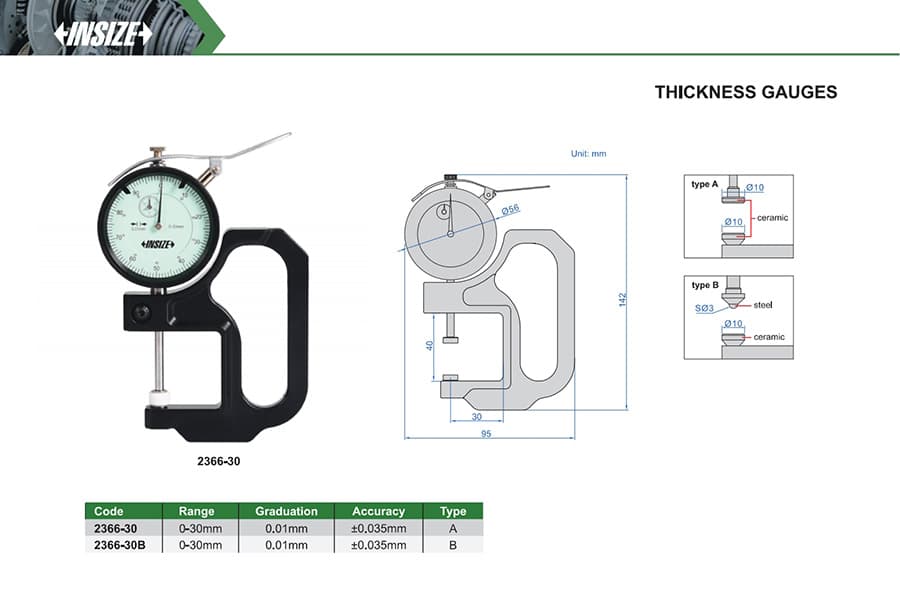

طبق نقشهٔ کاتالوگ، نوع A از تماس‌های سرامیکی Ø10 mm و نوع B از تماس فولادی Ø3 mm در برابر سطح مقابل سرامیکی Ø10 mm استفاده می‌کند. کد را بر اساس جنس، شکل و اندازهٔ سطح قطعه‌ای که اندازه می‌گیرید انتخاب کنید. هر دو نسخه بازهٔ ۰ تا ۳۰ میلیمتر، تقسیم‌بندی ۰٫۰۱ میلیمتر و دقت ±۰٫۰۳۵ میلیمتر دارند.
این مدل صفحهٔ مدرج عقربهای و فریم C شکل دارد. فریم و میلهٔ متحرک ابزار قطعه را بین دو تماس اندازه‌گیری قرار می‌دهند؛ پیش از سفارش، فضای دهانه و نوع تماس را با قطعهٔ موردنظر تطبیق دهید. مشخصات از جدول رسمی محصول و نقشهٔ کاتالوگ INSIZE کنترل شده‌اند.
