Split Type Dial Bore Gauge Sets
مجموعه بورگیج تماسی شکاف‌دار برای اندازه‌گیری قطر داخلی سوراخ‌های کوچک؛ ۱۰ کد مدل با بازه‌های ۰٫۹۵ تا ۲۰٫۶ میلیمتر، دقت ۳ تا ۴ میکرومتر و تکرارپذیری ۱ میکرومتر.

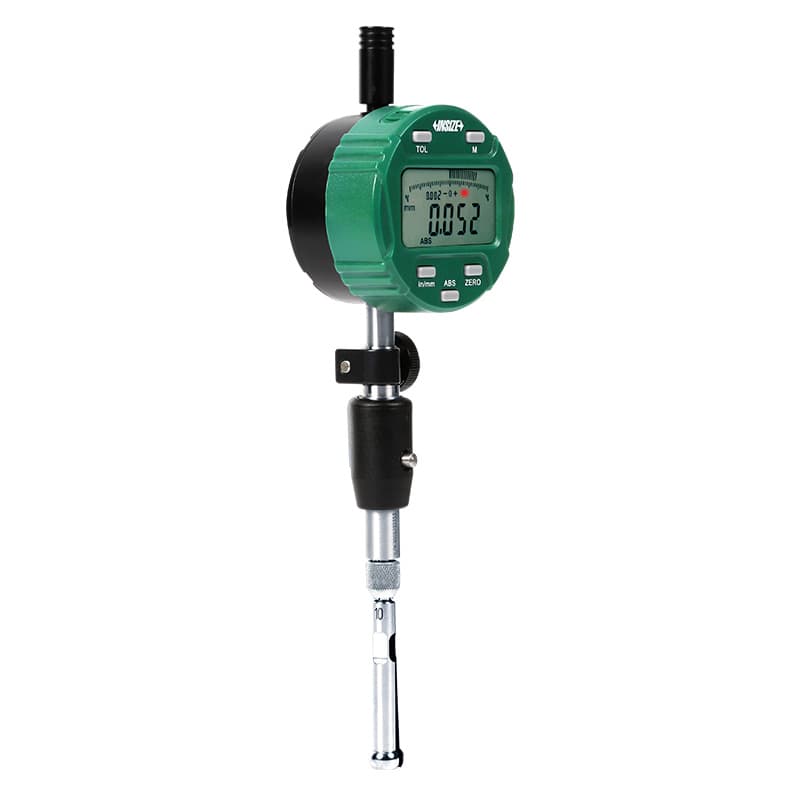

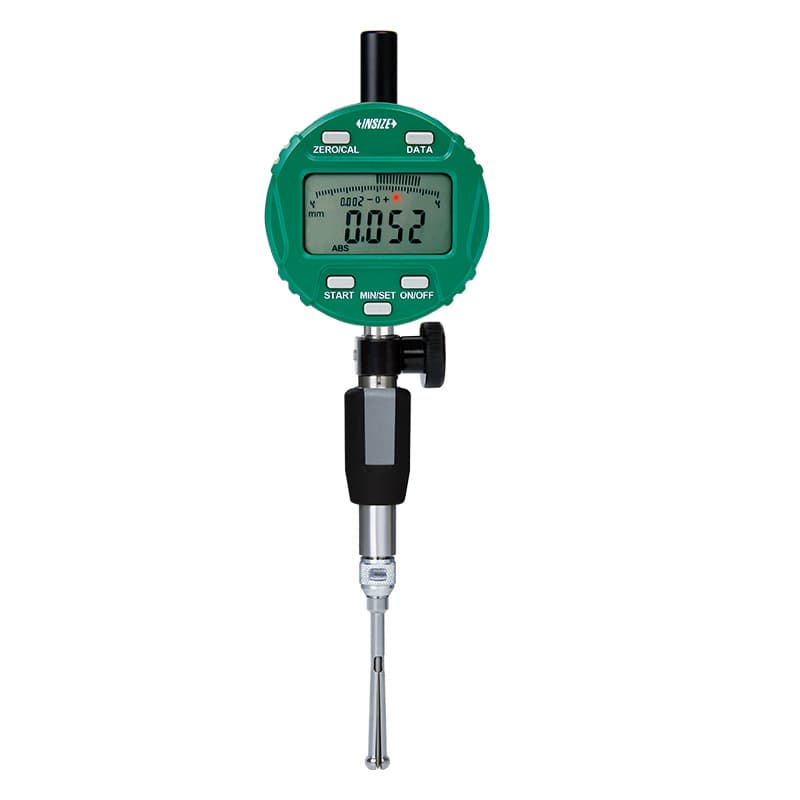

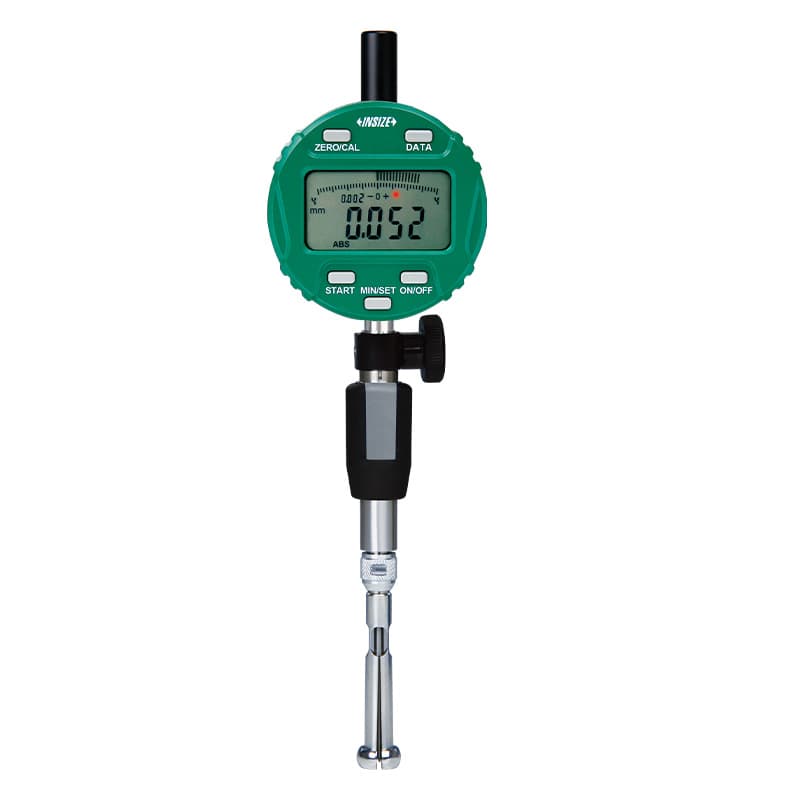

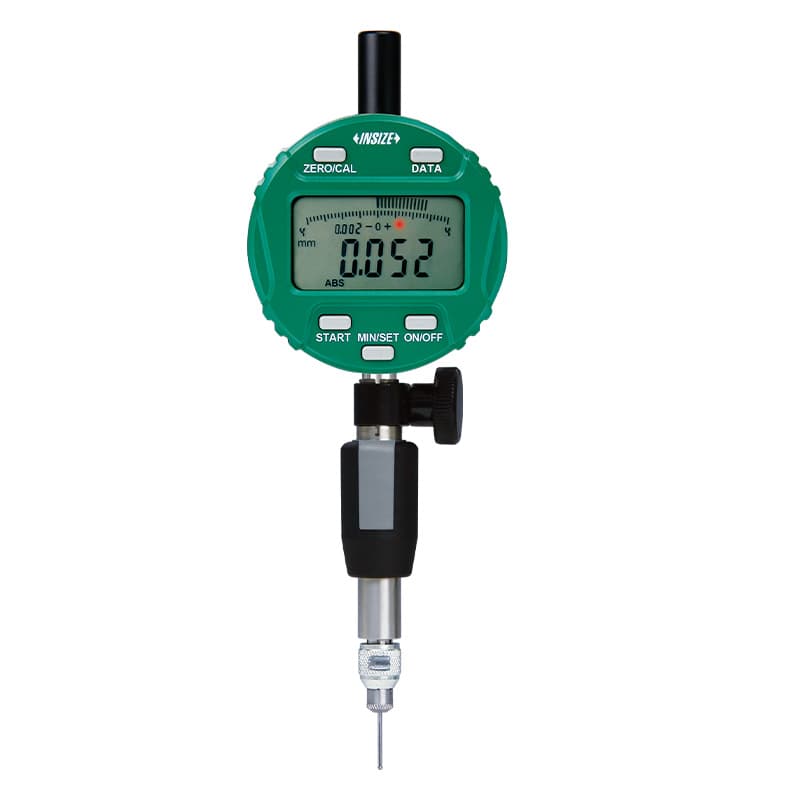

مجموعه بورگیج ساعتخور اینسایز سری 2421 برای اندازه‌گیری قطر داخلی سوراخ‌های کوچک طراحی شده است. این سری ۱۰ کد مدل با محدوده‌های متفاوت دارد و کد انتخابی تعیین می‌کند مجموعه برای چه بازه‌ای مناسب است. سازنده ساختار نقاط تماس را از نوع شکاف‌دار (Split Type) معرفی می‌کند.

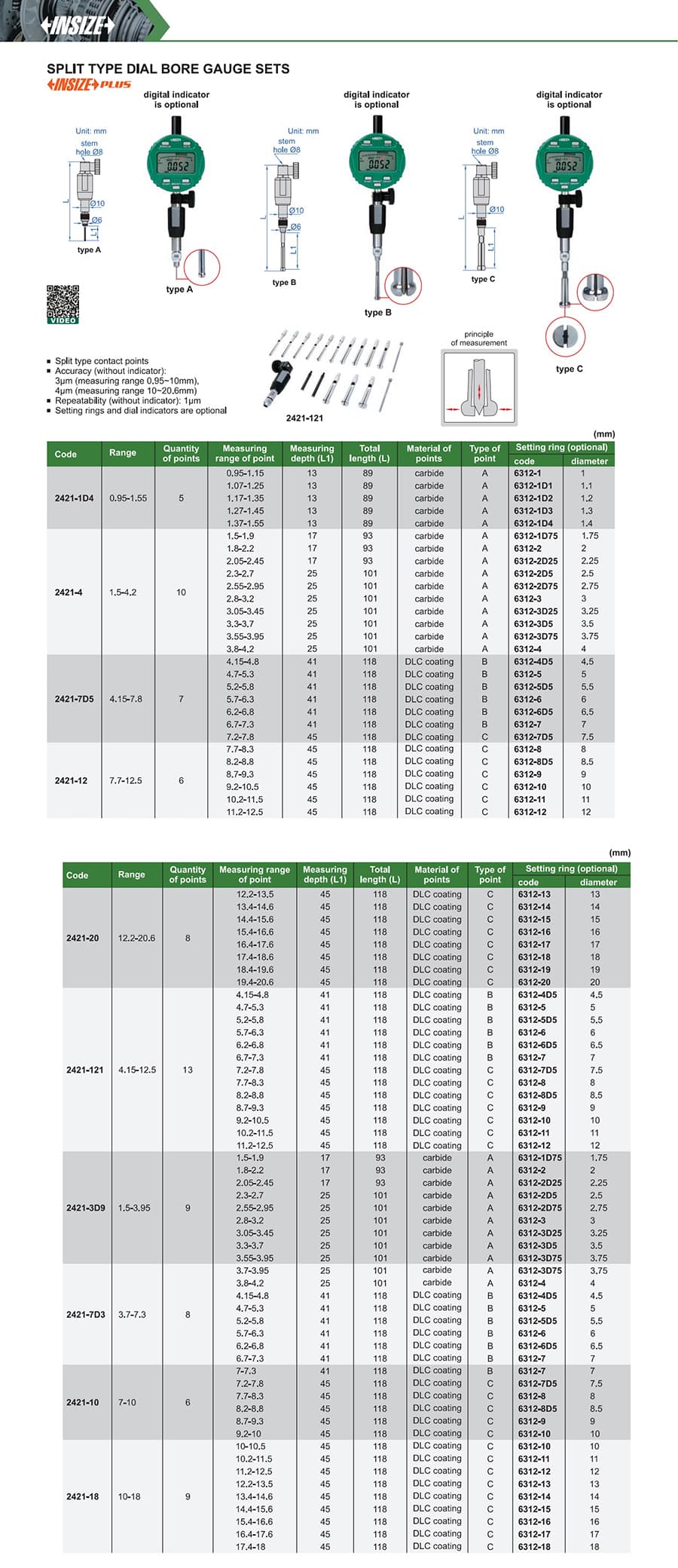

| کد مدل | بازه اندازه‌گیری | دقت | تکرارپذیری |
|---|---|---|---|
| 2421-1D4 | 0.95–1.55 میلیمتر | 3 µm | 1 µm |
| 2421-4 | 1.5–4.2 میلیمتر | 3 µm | 1 µm |
| 2421-7D5 | 4.15–7.8 میلیمتر | 3 µm | 1 µm |
| 2421-12 | 7.7–12.5 میلیمتر | 3–4 µm | 1 µm |
| 2421-20 | 12.2–20.6 میلیمتر | 4 µm | 1 µm |
| 2421-121 | 4.15–12.5 میلیمتر | 3–4 µm | 1 µm |
| 2421-3D9 | 1.5–3.95 میلیمتر | 3 µm | 1 µm |
| 2421-7D3 | 3.7–7.3 میلیمتر | 3 µm | 1 µm |
| 2421-10 | 7–10 میلیمتر | 3 µm | 1 µm |
| 2421-18 | 10–18 میلیمتر | 4 µm | 1 µm |
مقادیر دقت و تکرارپذیری در جدول بر اساس مشخصات منتشرشده از سوی اینسایز درج شده‌اند. بازه‌های مدل‌ها هم‌پوشانی دارند؛ برای انتخاب دقیق، کد محصول را با قطر سوراخ و نیاز اندازه‌گیری تطبیق دهید، نه صرفاً با نام سری.
عنوان خانواده به بورگیج ساعتخور اشاره دارد، اما محتوای دقیق جعبه، نوع و درجه‌بندی نشانگر و اقلام همراه ممکن است به کد عرضه‌شده وابسته باشد. وجود ساعت اندیکاتور، حلقه تنظیم یا سایر متعلقات را پیش از خرید بر اساس کد نهایی و پیش‌فاکتور تأیید کنید؛ این صفحه اقلام همراه تأییدنشده را قطعی اعلام نمی‌کند.
کاربری این ابزار سنجش قطر داخلی سوراخ است. با کولیس داخل‌سنج، میکرومتر داخل‌سنج سه‌نقطه‌ای یا گیج حدی برو/نرو تفاوت دارد.
