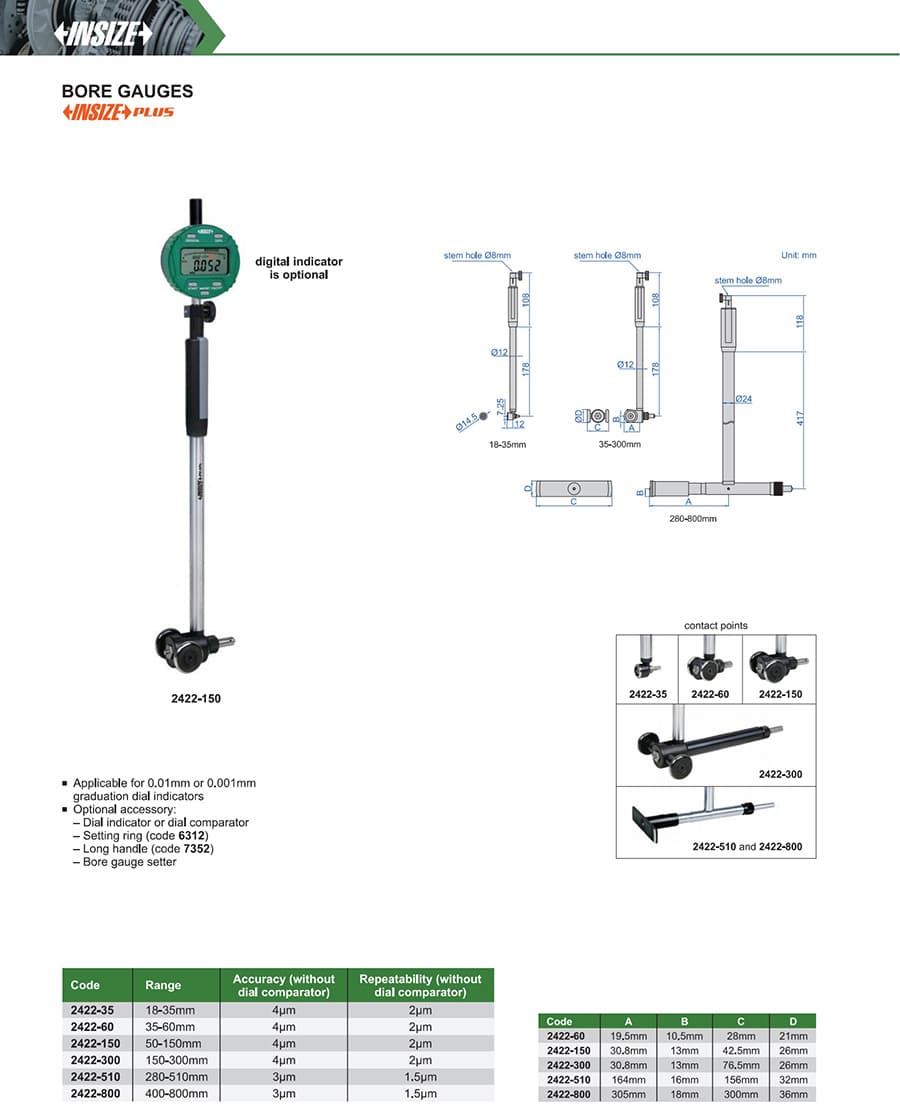

Bore Gauges
بورگیج برای اندازه‌گیری قطر داخلی قطعات؛ ۶ مدل از ۱۸ تا ۸۰۰ میلیمتر، با درج جداگانهٔ بازه، دقت و تکرارپذیری هر کد. قابل استفاده با ساعت اندیکاتور ۰٫۰۱ یا ۰٫۰۰۱ میلیمتر؛ نشانگر جداگانه بررسی شود.
بورگیج اینسایز سری 2422 برای اندازه‌گیری قطر داخلی قطعات در بازه‌های متوسط و بزرگ است. این خانواده شش مدل دارد و دامنهٔ هر کد با کد دیگر فرق می‌کند؛ مدل را براساس اندازه اسمی سوراخ و بازهٔ درج‌شده در جدول انتخاب کنید.
| کد مدل | بازه اندازه‌گیری | دقت | تکرارپذیری |
|---|---|---|---|
| 2422-35 | 18–35 میلیمتر | 4 µm | 2 µm |
| 2422-60 | 35–60 میلیمتر | 4 µm | 2 µm |
| 2422-150 | 50–150 میلیمتر | 4 µm | 2 µm |
| 2422-300 | 150–300 میلیمتر | 4 µm | 2 µm |
| 2422-510 | 280–510 میلیمتر | 3 µm | 1.5 µm |
| 2422-800 | 400–800 میلیمتر | 3 µm | 1.5 µm |
طبق مشخصات اینسایز، مدل‌های 2422-35 تا 2422-300 دقت ۴ میکرومتر و تکرارپذیری ۲ میکرومتر دارند. برای مدل‌های 2422-510 و 2422-800، دقت ۳ میکرومتر و تکرارپذیری ۱٫۵ میکرومتر اعلام شده است.
این سری با ساعت اندیکاتور دارای تقسیم‌بندی ۰٫۰۱ یا ۰٫۰۰۱ میلیمتر قابل استفاده است. تقسیم‌بندی ساعت، دقت کلی اندازه‌گیری ابزار نیست؛ این دو مشخصه را با هم اشتباه نگیرید. همراه‌بودن نشانگر، مدل و سازگاری آن را براساس اقلام عرضه‌شده تأیید کنید.
بورگیج برای اندازه‌گیری قطر داخلی به‌کار می‌رود و جایگزین میکرومتر خارج‌سنج یا گیج حدی برو/نرو نیست. برای نتیجه قابل اتکا، ابزار متناسب با بازه انتخاب و پیش از اندازه‌گیری با مرجع مناسب تنظیم شود.
