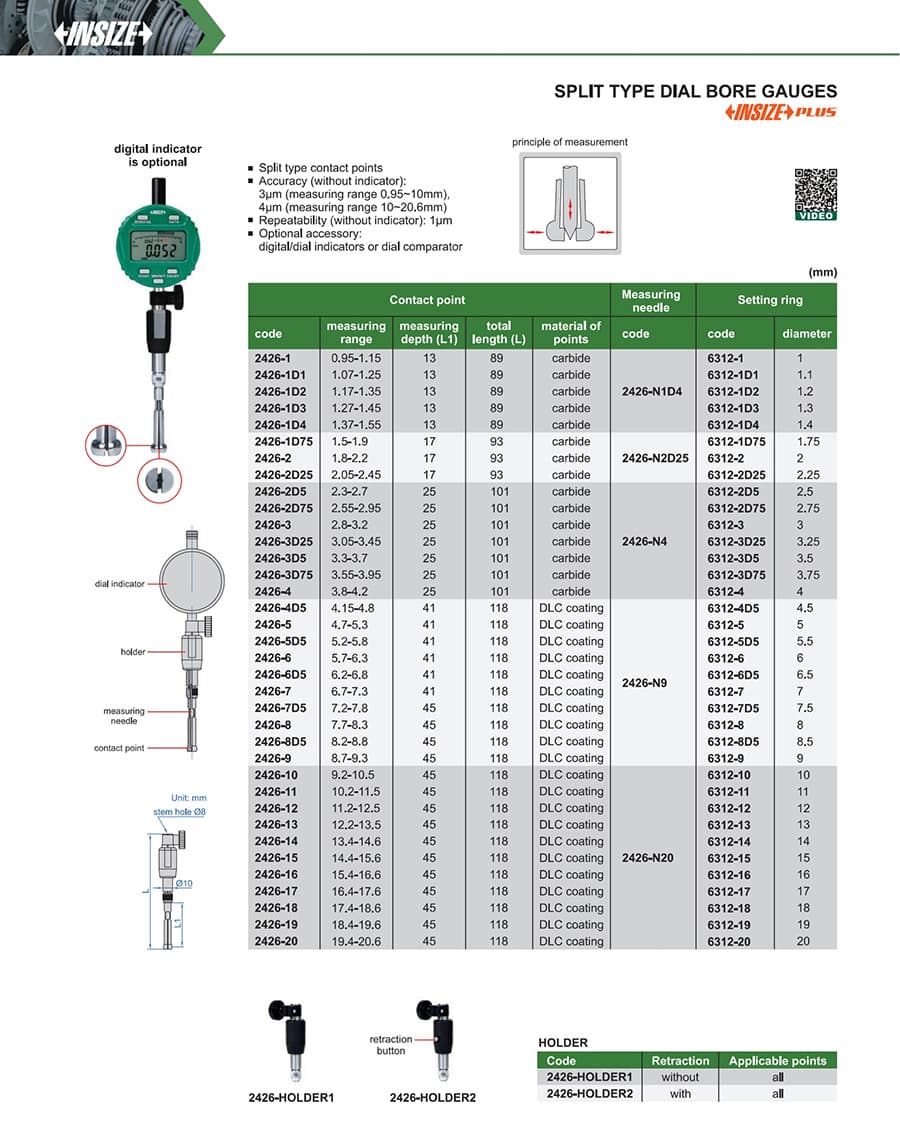

Split Type Dial Bore Gauges
بورگیج تماسی شکاف‌دار برای اندازه‌گیری قطر داخلی سوراخ‌های کوچک؛ ۳۶ مدل با بازه‌های اختصاصی، دقت ۳ تا ۴ میکرومتر و تکرارپذیری ۱ میکرومتر (بدون نشانگر). نشانگر جداگانه و اختیاری است.
بورگیج اینسایز سری 2426 برای سنجش قطر داخلی سوراخ‌های کوچک طراحی شده است. این خانواده ۳۶ مدل با بازه‌های اندازه‌گیری متفاوت دارد؛ بنابراین هنگام سفارش باید کد دقیق مدل را با قطر قطعه تطبیق دهید. ساختار تماسی شکاف‌دار (Split Type) و اندازه‌گیری با حرکت کنترل‌شده ابزار درون سوراخ به یافتن نقطه برگشت کمک می‌کند.
محدوده کلی مدل‌های این سری ۰٫۹۵ تا ۲۰٫۶ میلیمتر است. دقت اعلامی سازنده، بدون نشانگر، در محدوده ۰٫۹۵ تا ۱۰ میلیمتر برابر ۳ میکرومتر و در بازه ۱۰ تا ۲۰٫۶ میلیمتر برابر ۴ میکرومتر است؛ تکرارپذیری بدون نشانگر ۱ میکرومتر اعلام شده است. برای مدل 2426-10 که بازه آن از مرز ۱۰ میلیمتر عبور می‌کند، دقت در جدول به‌صورت بازه ۳ تا ۴ میکرومتر درج شده است.
| کد مدل | بازه اندازه‌گیری | دقت اعلامی |
|---|---|---|
| 2426-1 | 0.95–1.15 میلیمتر | ۳ µm |
| 2426-1D1 | 1.07–1.25 میلیمتر | ۳ µm |
| 2426-1D2 | 1.17–1.35 میلیمتر | ۳ µm |
| 2426-1D3 | 1.27–1.45 میلیمتر | ۳ µm |
| 2426-1D4 | 1.37–1.55 میلیمتر | ۳ µm |
| 2426-1D75 | 1.5–1.9 میلیمتر | ۳ µm |
| 2426-2 | 1.8–2.2 میلیمتر | ۳ µm |
| 2426-2D25 | 2.05–2.45 میلیمتر | ۳ µm |
| 2426-2D5 | 2.3–2.7 میلیمتر | ۳ µm |
| 2426-2D75 | 2.55–2.95 میلیمتر | ۳ µm |
| 2426-3 | 2.8–3.2 میلیمتر | ۳ µm |
| 2426-3D25 | 3.05–3.45 میلیمتر | ۳ µm |
| 2426-3D5 | 3.3–3.7 میلیمتر | ۳ µm |
| 2426-3D75 | 3.55–3.95 میلیمتر | ۳ µm |
| 2426-4 | 3.8–4.2 میلیمتر | ۳ µm |
| 2426-4D5 | 4.15–4.8 میلیمتر | ۳ µm |
| 2426-5 | 4.7–5.3 میلیمتر | ۳ µm |
| 2426-5D5 | 5.2–5.8 میلیمتر | ۳ µm |
| 2426-6 | 5.7–6.3 میلیمتر | ۳ µm |
| 2426-6D5 | 6.2–6.8 میلیمتر | ۳ µm |
| 2426-7 | 6.7–7.3 میلیمتر | ۳ µm |
| 2426-7D5 | 7.2–7.8 میلیمتر | ۳ µm |
| 2426-8 | 7.7–8.3 میلیمتر | ۳ µm |
| 2426-8D5 | 8.2–8.8 میلیمتر | ۳ µm |
| 2426-9 | 8.7–9.3 میلیمتر | ۳ µm |
| 2426-10 | 9.2–10.5 میلیمتر | ۳ تا ۴ µm |
| 2426-11 | 10.2–11.5 میلیمتر | ۴ µm |
| 2426-12 | 11.2–12.5 میلیمتر | ۴ µm |
| 2426-13 | 12.2–13.5 میلیمتر | ۴ µm |
| 2426-14 | 13.4–14.6 میلیمتر | ۴ µm |
| 2426-15 | 14.4–15.6 میلیمتر | ۴ µm |
| 2426-16 | 15.4–16.6 میلیمتر | ۴ µm |
| 2426-17 | 16.4–17.6 میلیمتر | ۴ µm |
| 2426-18 | 17.4–18.6 میلیمتر | ۴ µm |
| 2426-19 | 18.4–19.6 میلیمتر | ۴ µm |
| 2426-20 | 19.4–20.6 میلیمتر | ۴ µm |
نشانگر دیجیتال، ساعت اندیکاتور یا مقایسه‌گر ساعتی جزو مشخصات قطعی اقلام همراه این صفحه نیست و طبق کاتالوگ سازنده به‌صورت لوازم جانبی قابل انتخاب است. حلقه تنظیم و سوزن اندازه‌گیری نیز باید با کد مدل تطبیق داده شوند. پیش از خرید، درباره اقلام همراه و سازگاری نشانگر با فروشنده هماهنگ کنید.
این ابزار برای اندازه‌گیری قطر داخلی است؛ با بورگیج‌های سه‌نقطه‌ای خودمرکز‌شونده یا گیج‌های حدی برو/نرو یکسان نیست. مبنای انتخاب، قطر واقعی سوراخ و کد مدل درج‌شده در جدول است.
