Gear Bore Gauges
بورگیج تخصصی اندازهگیری پروفیل داخلی چرخ‌دنده با نقاط توپی کاربیدی؛ پنج بازهٔ ۸ تا ۵۱۰ میلیمتر. دقت ۲ و تکرارپذیری ۰٫۵ میکرومتر، بدون مقایسه‌گر.
بورگیج اینسایز سری 2428 برای اندازهگیری پروفیل داخلی قطعات، به‌ویژه سوراخ چرخ‌دنده‌ها طراحی شده است. ابزار یک نقطهٔ تماس ثابت و یک نقطهٔ متحرک دارد؛ نقاط توپی کاربیدیِ متناسب با فرم دنده روی آن نصب می‌شوند. قطرِ اندازه‌گیری‌شده با مقایسهٔ قرائت نشانگر نسبت به رینگ تنظیم به‌دست می‌آید. نشانگر، رینگ تنظیم و نقاط توپی جزو اقلام استاندارد همهٔ نسخه‌ها فرض نمی‌شوند.

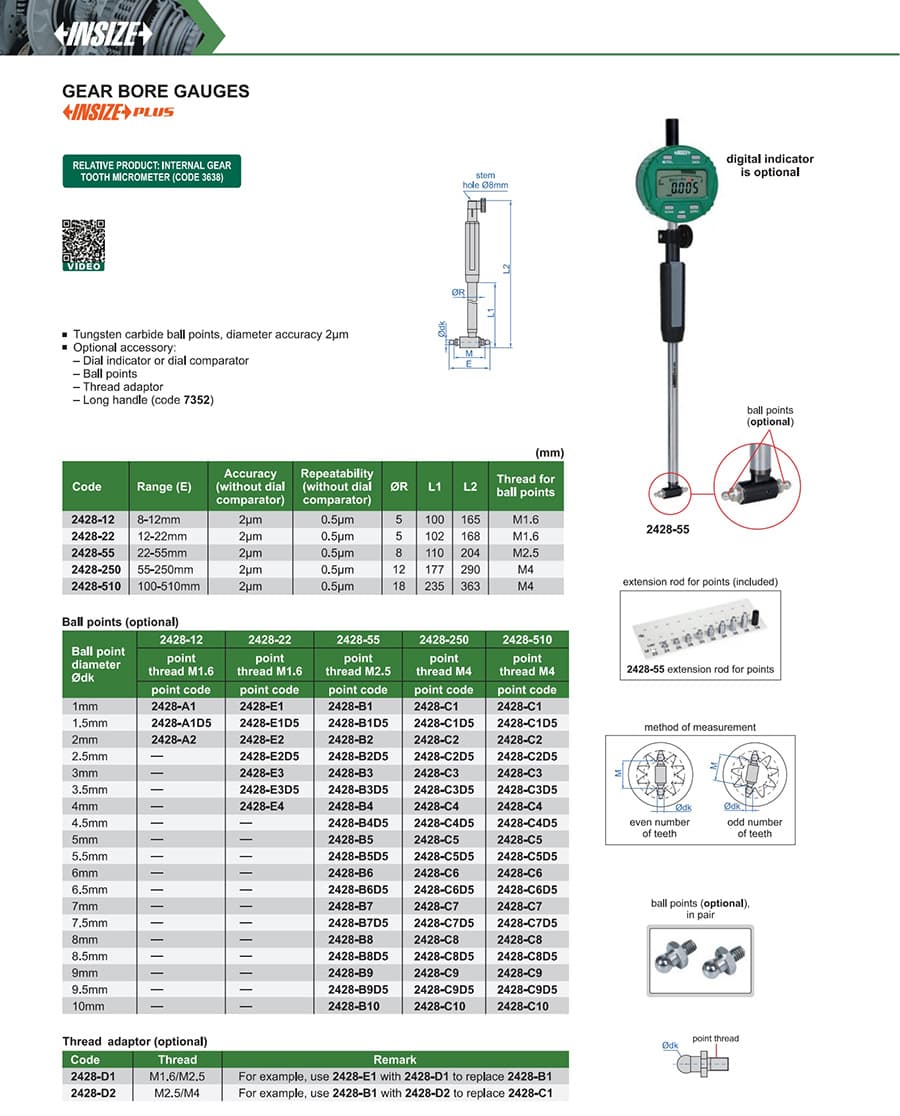

| کد مدل | بازهٔ اندازهگیری | دقت بدون مقایسه‌گر | تکرارپذیری بدون مقایسه‌گر |
|---|---|---|---|
| 2428-12 | ۸–۱۲ میلیمتر | ۲ میکرومتر | ۰٫۵ میکرومتر |
| 2428-22 | ۱۲–۲۲ میلیمتر | ۲ میکرومتر | ۰٫۵ میکرومتر |
| 2428-55 | ۲۲–۵۵ میلیمتر | ۲ میکرومتر | ۰٫۵ میکرومتر |
| 2428-250 | ۵۵–۲۵۰ میلیمتر | ۲ میکرومتر | ۰٫۵ میکرومتر |
| 2428-510 | ۱۰۰–۵۱۰ میلیمتر | ۲ میکرومتر | ۰٫۵ میکرومتر |
نشانگر سازگار را در نگهدارنده نصب کنید، ابزار را با رینگ تنظیم و در وضعیت کاری موردنیاز صفر کنید، سپس آن را تا عمق مناسب در سوراخ قرار دهید و به‌آرامی حول نقطهٔ ثابت حرکت دهید تا نقطهٔ برگشت نشانگر پیدا شود. قرائت نشانگر اختلاف نسبت به اندازهٔ مبنا را نشان می‌دهد. برای چرخ‌دنده‌های با تعداد دندانهٔ زوج و فرد، روش اندازهگیری روی نقاط توپی می‌تواند متفاوت باشد؛ روش سازنده را برای هندسهٔ قطعه دنبال کنید.
بازهٔ 2428-510 در صفحهٔ محصول و کاتالوگ سازنده ۱۰۰ تا ۵۱۰ میلیمتر درج شده؛ یک نسخه از دستورالعمل عملیاتی سازنده بازهٔ ۲۵۰ تا ۵۱۰ میلیمتر را نشان می‌دهد. در این صفحه برای کد 2428-510 از مشخصات صفحهٔ رسمی محصول و کاتالوگ استفاده شده است؛ پیش از سفارش این بازه را با فروشنده یا سازنده تأیید کنید.
مقادیر دقت و تکرارپذیری جدول برای حالت بدون مقایسه‌گر اعلام شده‌اند و با وضوح نشانگر تفاوت دارند.
