Split Type Dial Bore Gauges Sets For Blind Holes
ست بورگیج تماسی اینسایز 2429 برای اندازه‌گیری سوراخ‌های کور؛ چهار کد با ۶ تا ۱۰ نقطهٔ اندازه‌گیری کاربیدی یا DLC، بازهٔ کلی ۱٫۵ تا ۲۰٫۶ میلیمتر و تکرارپذیری ۱ میکرون. ساعت/اندیکاتور و حلقهٔ تنظیم جداگانه‌اند.
ست بورگیج تماسی اینسایز مدل 2429 برای اندازه‌گیری سوراخ‌های کور طراحی شده است. ساختار تماس دوشاخه (Split Type) امکان دسترسی به اندازه‌گیری نزدیک کف سوراخ را فراهم می‌کند. هر کد، مجموعهٔ نقاط تماس با بازهٔ جداگانه دارد؛ چهار کد این خانواده بازهٔ کلی ۱٫۵ تا ۲۰٫۶ میلیمتر را پوشش می‌دهند.
| کد | بازهٔ مدل | تعداد نقاط تماس | دقت بدون اندیکاتور | جنس/پرداخت نقاط | تکرارپذیری بدون اندیکاتور |
|---|---|---|---|---|---|
| 2429-4 | 1.5–4.2 میلیمتر | 10 | 3 µm | کاربید | 1 µm |
| 2429-7D5 | 4.15–7.8 میلیمتر | 7 | 3 µm | پوشش DLC | 1 µm |
| 2429-12 | 7.7–12.5 میلیمتر | 6 | 3 µm تا 10 mm؛ 4 µm بالاتر از 10 mm | پوشش DLC | 1 µm |
| 2429-20 | 12.2–20.6 میلیمتر | 8 | 4 µm | پوشش DLC | 1 µm |

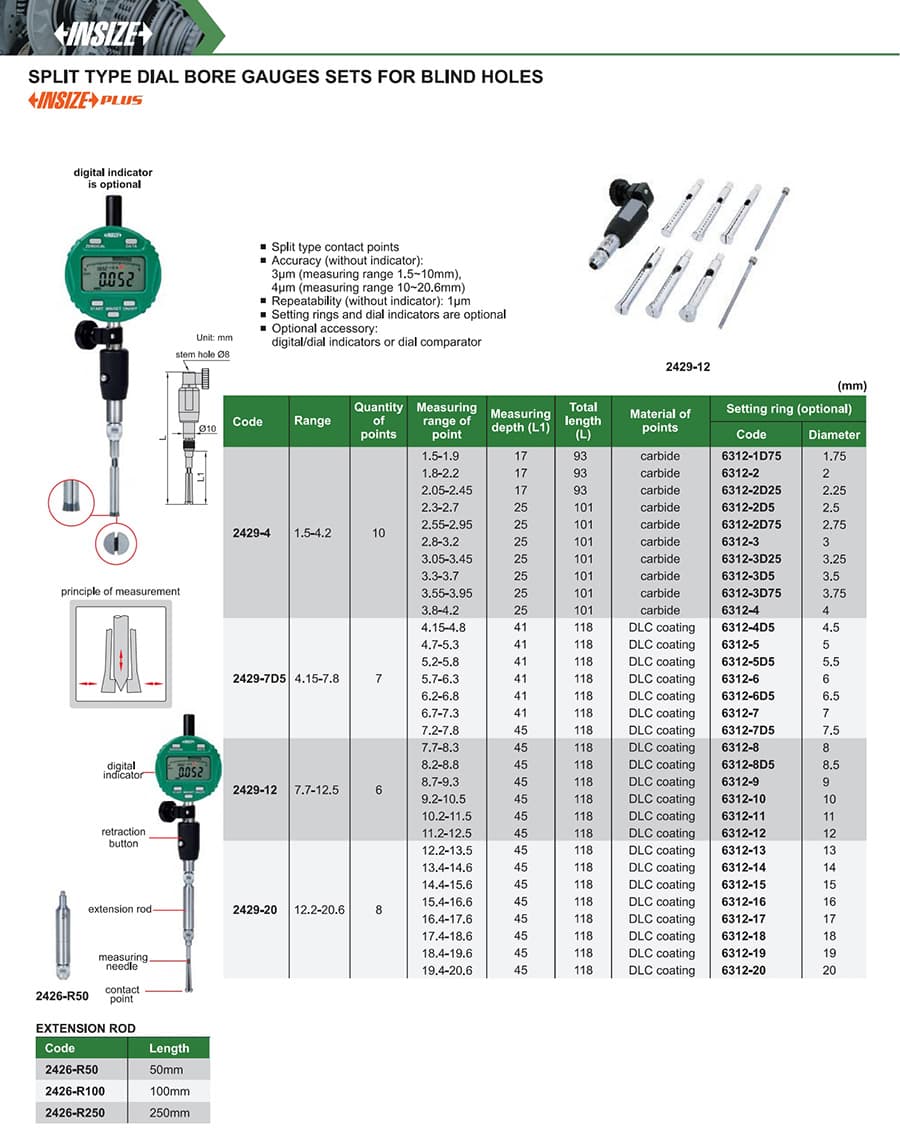

مشخصات فنی، نقاط اندازه‌گیری و ابزارهای جانبی در کاتالوگ سازنده آمده است.
