Tape Bore Meters
گیج نواری اینسایز 2430 برای اندازهگیری قطر داخلی و محیط مواد نرم یا انعطاف‌پذیر؛ هفت مدل از ۱۴ تا ۳۳۰ میلیمتر، درجه‌بندی ۰٫۱ و دقت ±۰٫۲ میلیمتر. عمق اندازهگیری با کد مدل تغییر می‌کند.
گیج نواری داخل‌سنج اینسایز سری 2430 برای اندازهگیری قطر داخلی و محیط مواد نرم یا انعطاف‌پذیر، مانند لوله و تسمه، طراحی شده است. نوار را کمی کوچک‌تر از قطر قطعه تنظیم کنید، گیج را داخل قطعه قرار دهید و با چرخاندن دسته نوار را تا تماس کامل با سطح داخلی باز کنید. قرائت از جمع مقیاس اصلی و ورنیه به‌دست می‌آید.
| کد مدل | بازهٔ قطر | عمق اندازهگیری | درجه‌بندی | دقت |
|---|---|---|---|---|
| 2430-24 | ۱۴ تا ۲۴ میلیمتر | ۱۵ تا ۶۰ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-40 | ۲۲ تا ۴۰ میلیمتر | ۱۵ تا ۶۰ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-60 | ۳۵ تا ۶۰ میلیمتر | ۱۵ تا ۹۶ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-100 | ۵۵ تا ۱۰۰ میلیمتر | ۱۵ تا ۱۰۶ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-180 | ۹۵ تا ۱۸۰ میلیمتر | ۱۵ تا ۱۰۶ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-255 | ۱۷۰ تا ۲۵۵ میلیمتر | ۱۵ تا ۱۰۶ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
| 2430-330 | ۲۴۵ تا ۳۳۰ میلیمتر | ۱۵ تا ۱۰۶ میلیمتر | ۰٫۱ میلیمتر | ±۰٫۲ میلیمتر |
توجه: در نسخهٔ PDF محصول برای بعد Ød مدل‌های 2430-255 و 2430-330 مقدار ۹۴٫۵ میلیمتر چاپ شده، اما یک کاتالوگ منطقه‌ای به‌ترتیب ۱۶۹٫۵ و ۲۴۴٫۵ میلیمتر می‌آورد. چون این اختلاف به اندازهٔ هندسی قطعه مربوط است، در جدول این صفحه فقط مشخصات مشترک و بازه/عمق تأییدشده درج شده و آن بعدِ مورد اختلاف حذف شده است.

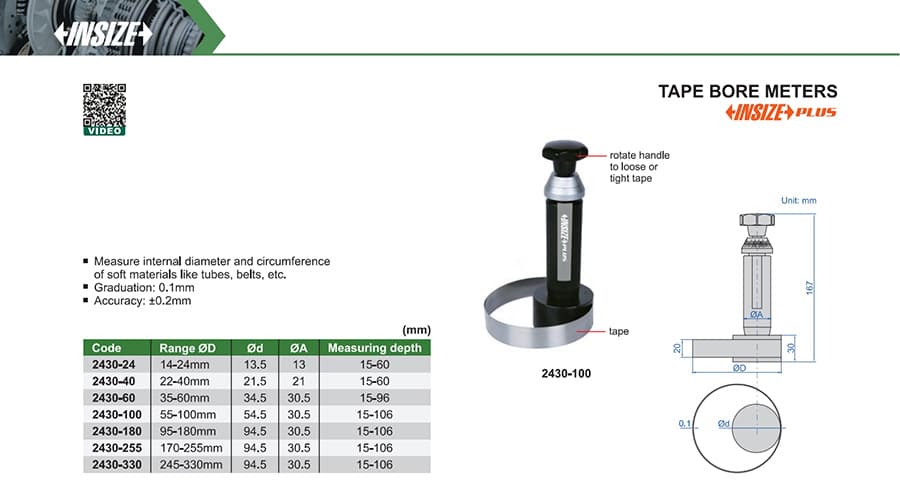

برای مشاهدهٔ نقشهٔ سازنده و راهنمای نصب، فایل PDF محصول را باز کنید.
