Bore Gauges For Barrier Inside Bores
بورگیج اینسایز 2432 برای اندازه‌گیری قطر سوراخ‌هایی که داخل آن‌ها مانع وجود دارد؛ پنج کد با بازهٔ ۲۵ تا ۵۰۰ میلیمتر. قطر مانع و عمق اندازه‌گیری باید با محدودیت هر مدل تطبیق داده شود؛ اندیکاتور و حلقهٔ تنظیم اختیاری‌اند.

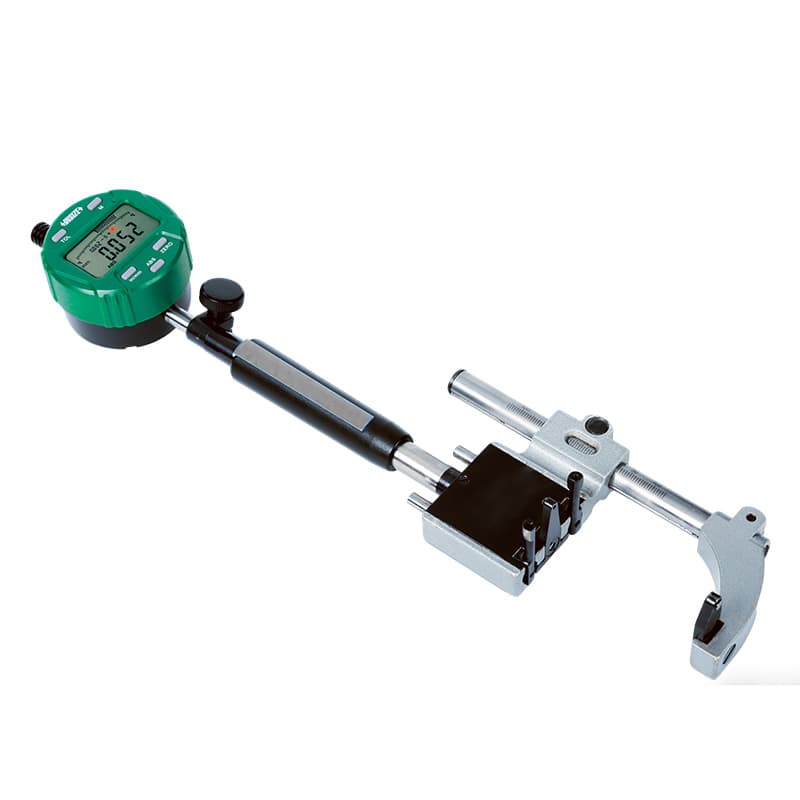

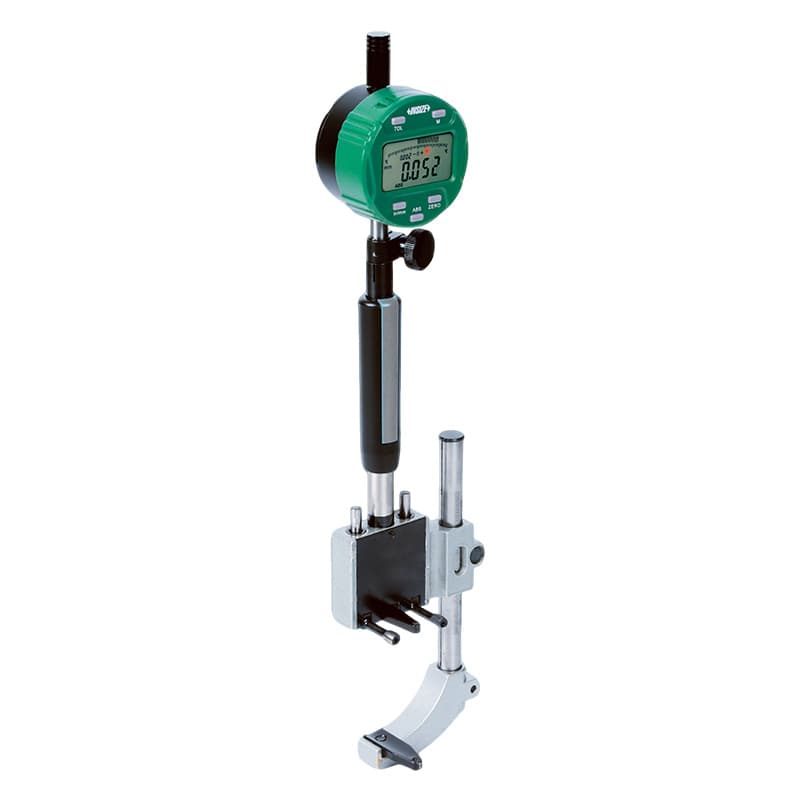

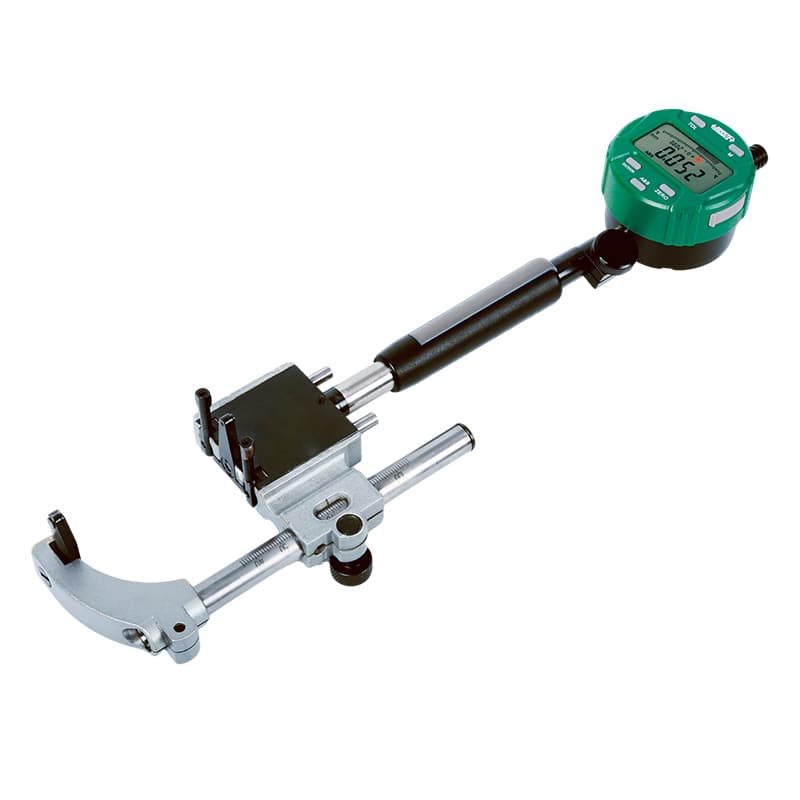

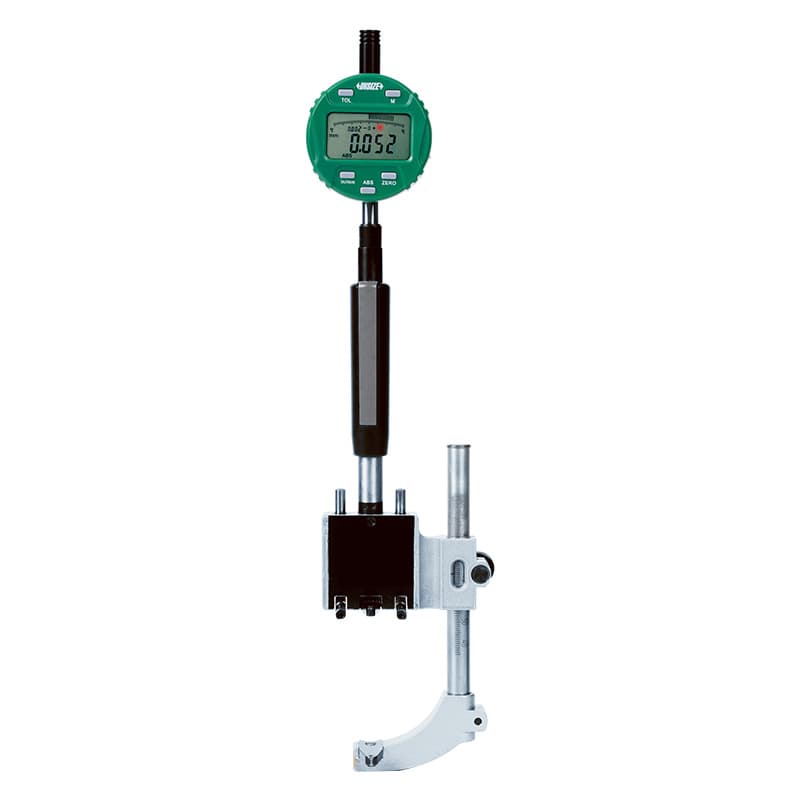

بورگیج اینسایز 2432 برای سنجش قطر داخلی سوراخ‌هایی طراحی شده که در مسیر اندازه‌گیری مانع یا پلهٔ داخلی دارند. سازوکار تماس این ابزار برای عبور از مانع داخلی در نظر گرفته شده است؛ بنابراین فقط اندازهٔ قطر سوراخ کافی نیست و قطر مانع، فاصلهٔ آزاد و عمق اندازه‌گیری نیز باید با مدل انتخابی سازگار باشند.
در جدول، D قطر سوراخ مورد اندازه‌گیری و d قطر مانع داخلی است. محدودیت «کمتر از D−…» و سقف ثابت هر مدل هر دو باید رعایت شوند.
| کد | بازهٔ قطر سوراخ D | قطر مانع d | عمق اندازه‌گیری H | دقت بدون اندیکاتور | نیروی اندازه‌گیری |
|---|---|---|---|---|---|
| 2432-70 | 25–70 میلیمتر | کمتر از D−6 و حداکثر کمتر از 45 mm | 12 میلیمتر | 0.01 میلیمتر | 1.5 N |
| 2432-105 | 35–105 میلیمتر | کمتر از D−11 و حداکثر کمتر از 70 mm | 18 میلیمتر | 0.01 میلیمتر | 2.5 N |
| 2432-210 | 100–210 میلیمتر | کمتر از D−20 و حداکثر کمتر از 130 mm | 30 میلیمتر | 0.015 میلیمتر | 2.5 N |
| 2432-280 | 100–280 میلیمتر | کمتر از D−20 و حداکثر کمتر از 130 mm | 30 میلیمتر | 0.015 میلیمتر | 2.5 N |
| 2432-500 | 200–500 میلیمتر | کمتر از D−20 و حداکثر کمتر از 240 mm | 30 میلیمتر | 0.02 میلیمتر | 2.5 N |

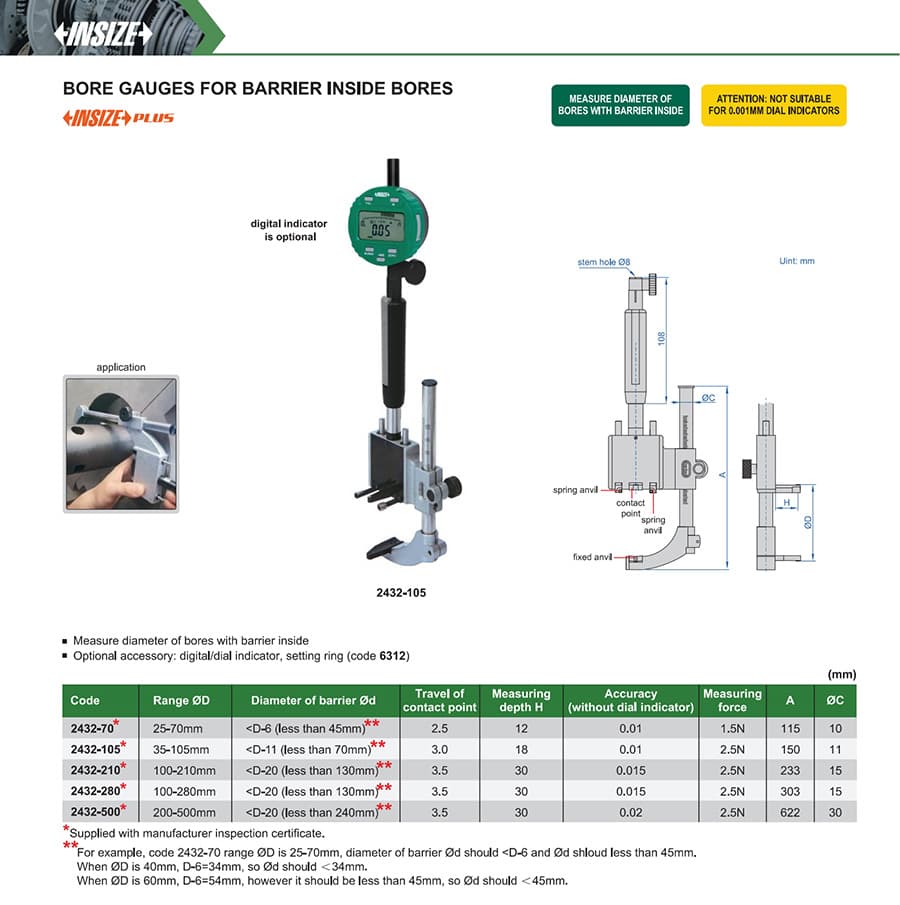

برای نمونه، در کد 2432-70 اگر قطر سوراخ ۴۰ میلیمتر باشد، مانع باید از D−6 یعنی ۳۴ میلیمتر کوچک‌تر باشد؛ همچنین سقف ثابت مدل (کمتر از ۴۵ میلیمتر) رعایت شود. نقشهٔ کامل در کاتالوگ سازنده آمده است.
