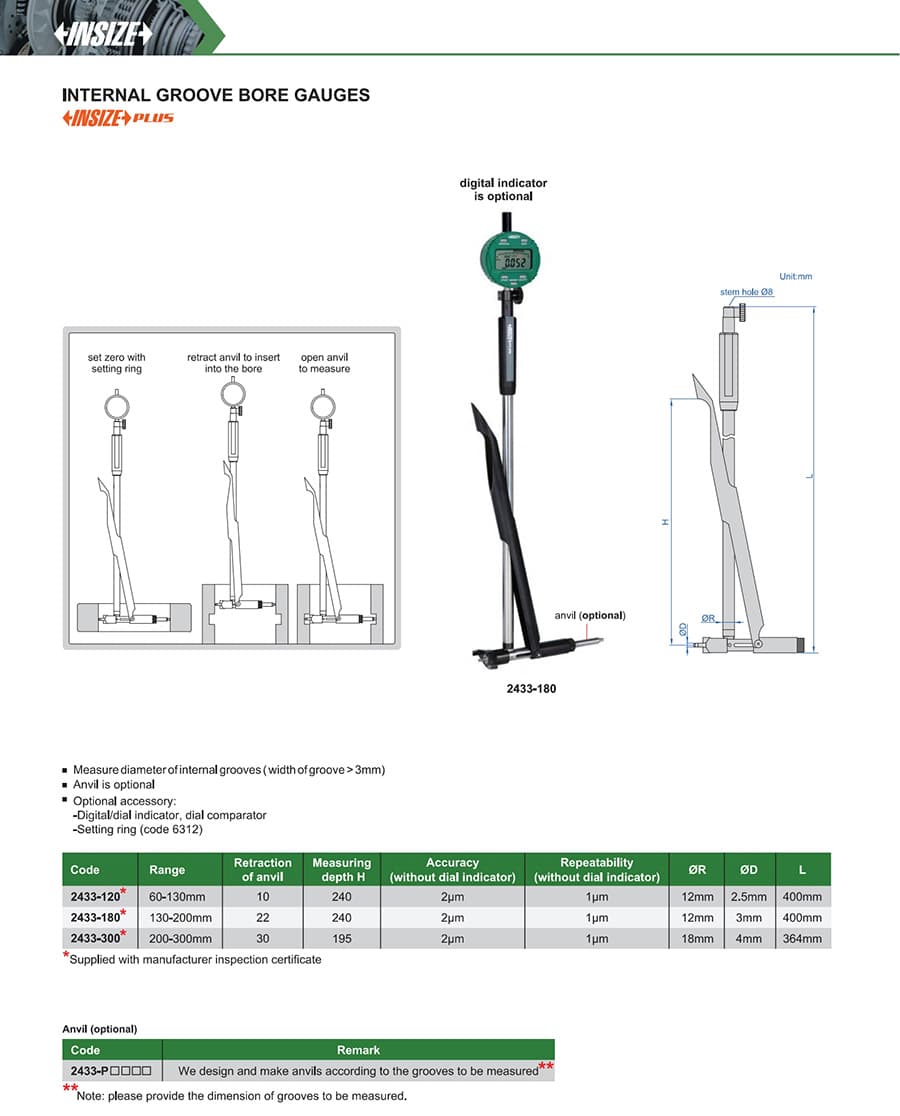

Internal Groove Bore Gauges
برای اندازهگیری قطر داخلی شیارهایی با عرض بیش از ۳ میلیمتر؛ بازهٔ کلی ۶۰ تا ۳۰۰ میلیمتر در سه مدل. سندان، نشانگر و رینگ تنظیم به‌صورت اختیاری عرضه می‌شوند.
بورگیج شیار داخلی اینسایز مدل 2433 برای اندازهگیری قطر داخلی شیارهایی طراحی شده است که عرض آن‌ها بیش از ۳ میلیمتر باشد. ابزار را با سندان جمع‌شده داخل سوراخ قرار می‌دهند و سپس سندان را برای تماس با سطح شیار باز می‌کنند. این محصول در سه مدل با بازه‌های اندازهگیری ۶۰ تا ۱۳۰، ۱۳۰ تا ۲۰۰ و ۲۰۰ تا ۳۰۰ میلیمتر عرضه می‌شود.
| کد مدل | بازهٔ اندازهگیری | عقب‌روی سندان | عمق اندازهگیری H | دقت، بدون نشانگر | تکرارپذیری، بدون نشانگر | ØR | ØD | طول L |
|---|---|---|---|---|---|---|---|---|
| 2433-120 | ۶۰ تا ۱۳۰ میلیمتر | ۱۰ میلیمتر | ۲۴۰ میلیمتر | ۲ میکرومتر | ۱ میکرومتر | ۱۲ میلیمتر | ۲٫۵ میلیمتر | ۴۰۰ میلیمتر |
| 2433-180 | ۱۳۰ تا ۲۰۰ میلیمتر | ۲۲ میلیمتر | ۲۴۰ میلیمتر | ۲ میکرومتر | ۱ میکرومتر | ۱۲ میلیمتر | ۳ میلیمتر | ۴۰۰ میلیمتر |
| 2433-300 | ۲۰۰ تا ۳۰۰ میلیمتر | ۳۰ میلیمتر | ۱۹۵ میلیمتر | ۲ میکرومتر | ۱ میکرومتر | ۱۸ میلیمتر | ۴ میلیمتر | ۳۶۴ میلیمتر |
برای انتخاب مدل، قطر مورد اندازهگیری، عمق دسترسی موردنیاز و ابعاد شیار را بررسی کنید؛ اندازهگیری فقط برای شیارهایی با عرض بیش از ۳ میلیمتر اعلام شده است.
