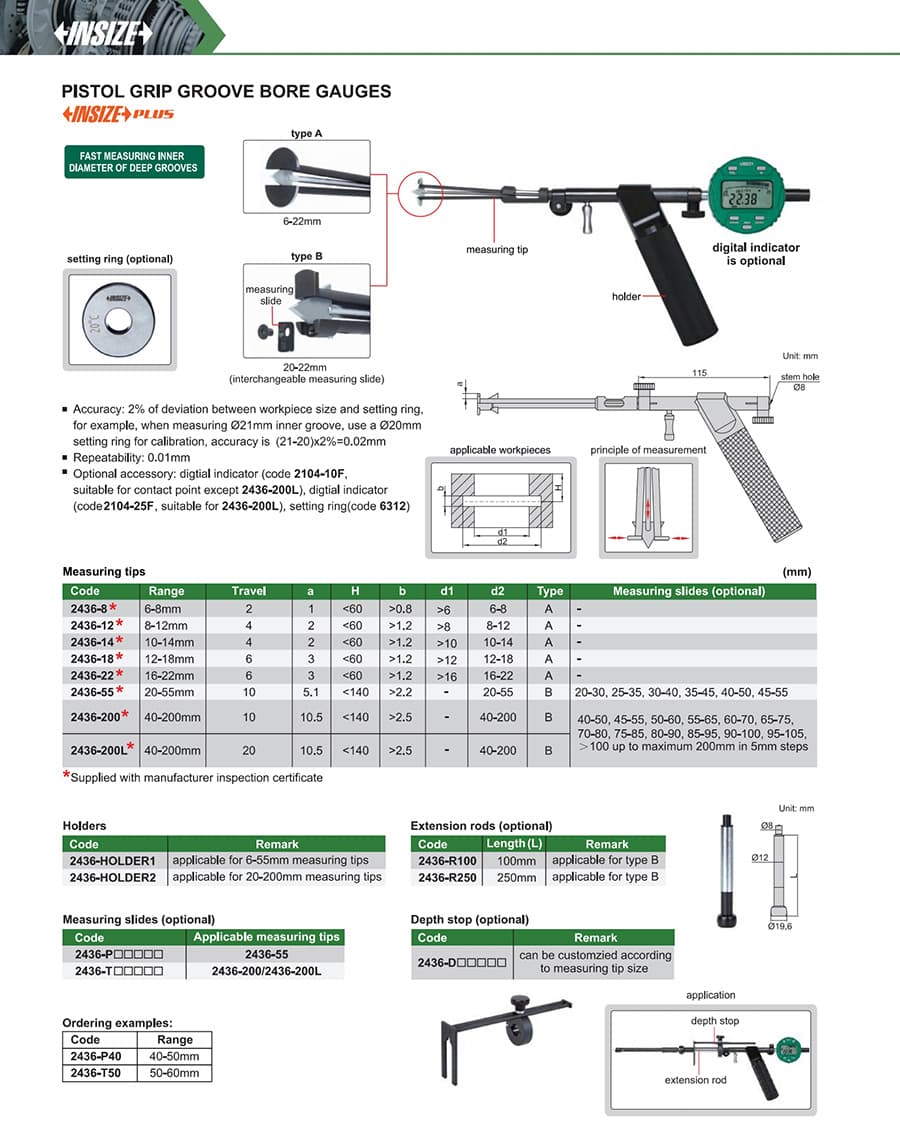

Pistol Grip Groove Bore Gauges
گیج تفنگی اینسایز 2436 برای اندازهگیری قطر داخلی شیارهای عمیق؛ ۸ مدل از ۶ تا ۲۰۰ میلیمتر در دو نوع A و B. تکرارپذیری ۰٫۰۱ میلیمتر؛ دقت تابع اختلاف اندازه با حلقهٔ تنظیم است. اندیکاتور و حلقه جداگانه‌اند.
گیج تفنگی داخل‌سنج شیار اینسایز 2436 برای اندازهگیری سریع قطر داخلی شیارهای عمیق به کار می‌رود. خانوادهٔ 2436 هشت کد با بازهٔ کلی ۶ تا ۲۰۰ میلیمتر و دو ساختار A و B دارد. در مدل‌های نوع B، اسلاید اندازهگیری متناسب با بازهٔ شیار انتخاب می‌شود و به‌صورت متعلقهٔ جداگانه در کاتالوگ آمده است.
| کد | بازهٔ قطر داخلی شیار | نوع | کورس نوک تماس | بعد a | حد عمق H | اسلایدهای اختیاری نوع B |
|---|---|---|---|---|---|---|
| 2436-8 | 6–8 میلیمتر | A | 2 میلیمتر | 1 میلیمتر | H < 60 میلیمتر | — |
| 2436-12 | 8–12 میلیمتر | A | 4 میلیمتر | 2 میلیمتر | H < 60 میلیمتر | — |
| 2436-14 | 10–14 میلیمتر | A | 4 میلیمتر | 2 میلیمتر | H < 60 میلیمتر | — |
| 2436-18 | 12–18 میلیمتر | A | 6 میلیمتر | 3 میلیمتر | H < 60 میلیمتر | — |
| 2436-22 | 16–22 میلیمتر | A | 6 میلیمتر | 3 میلیمتر | H < 60 میلیمتر | — |
| 2436-55 | 20–55 میلیمتر | B | 10 میلیمتر | 5.1 میلیمتر | H < 140 میلیمتر | 20–30، 25–35، 30–40، 35–45، 40–50، 45–55 |
| 2436-200 | 40–200 میلیمتر | B | 10 میلیمتر | 10.5 میلیمتر | H < 140 میلیمتر | از 40–50 تا 95–105؛ بالاتر از 100 تا 200 با گام 5 |
| 2436-200L | 40–200 میلیمتر | B | 20 میلیمتر | 10.5 میلیمتر | H < 140 میلیمتر | از 40–50 تا 95–105؛ بالاتر از 100 تا 200 با گام 5 |
پیش از انتخاب، قطر شیار، عمق قابل دسترسی، اندازهٔ اسلاید و مدل اندیکاتور سازگار را بررسی کنید. جدول کامل ابعاد و نحوهٔ نصب در PDF سازنده آمده است.
