Pistol Grip Groove Width Bore Gauge
گیج تفنگی داخل‌سنج اینسایز 2438 برای اندازهگیری گام شیار و با پایه‌های اختیاری، عرض و عمق شیار داخلی. دقت ۵ میکرون، نقاط تماس کاربیدی و کورس ۱۰ میلی‌متر؛ بدنهٔ 175A یا 325A با پایهٔ گام‌سنج BASE1 عرضه می‌شود.
گیج تفنگی داخل‌سنج شیار اینسایز 2438 برای اندازهگیری گام شیار داخلی طراحی شده است و با تعویض پایه، امکان سنجش عرض و عمق شیار را هم فراهم می‌کند. نقطهٔ تماس کاربیدی، دقت اعلام‌شدهٔ ۵ میکرون و کورس ۱۰ میلی‌متری دارد. نشانگر دیجیتال در تصویر صرفاً نمونهٔ کاربرد است و به‌صورت استاندارد همراه ابزار نیست.
| کد | نوع قطعه | کاربرد/وضعیت همراهی | ابعاد درج‌شده | دقت |
|---|---|---|---|---|
| 2438-175A | بدنهٔ کوتاه | پایهٔ BASE1 همراه؛ سنجش گام شیار | L1=119، L2=137 میلی‌متر | 5 µm |
| 2438-325A | بدنهٔ بلند | پایهٔ BASE1 همراه؛ سنجش گام شیار | L1=269، L2=287 میلی‌متر | 5 µm |
| 2438-BASE1 | پایهٔ گام شیار | قابل تهیه به‌عنوان پایه؛ با هر دو بدنه همراه است | a=0–137 میلی‌متر | 5 µm |
| 2438-BASE2 | پایهٔ عرض و عمق شیار | پایهٔ اختیاری | a=0–287؛ b=1–10 میلی‌متر | 5 µm |
| 2438-BASE3 | پایهٔ عرض و عمق شیار | پایهٔ اختیاری | a=0–287؛ b=1–10 میلی‌متر | 5 µm |

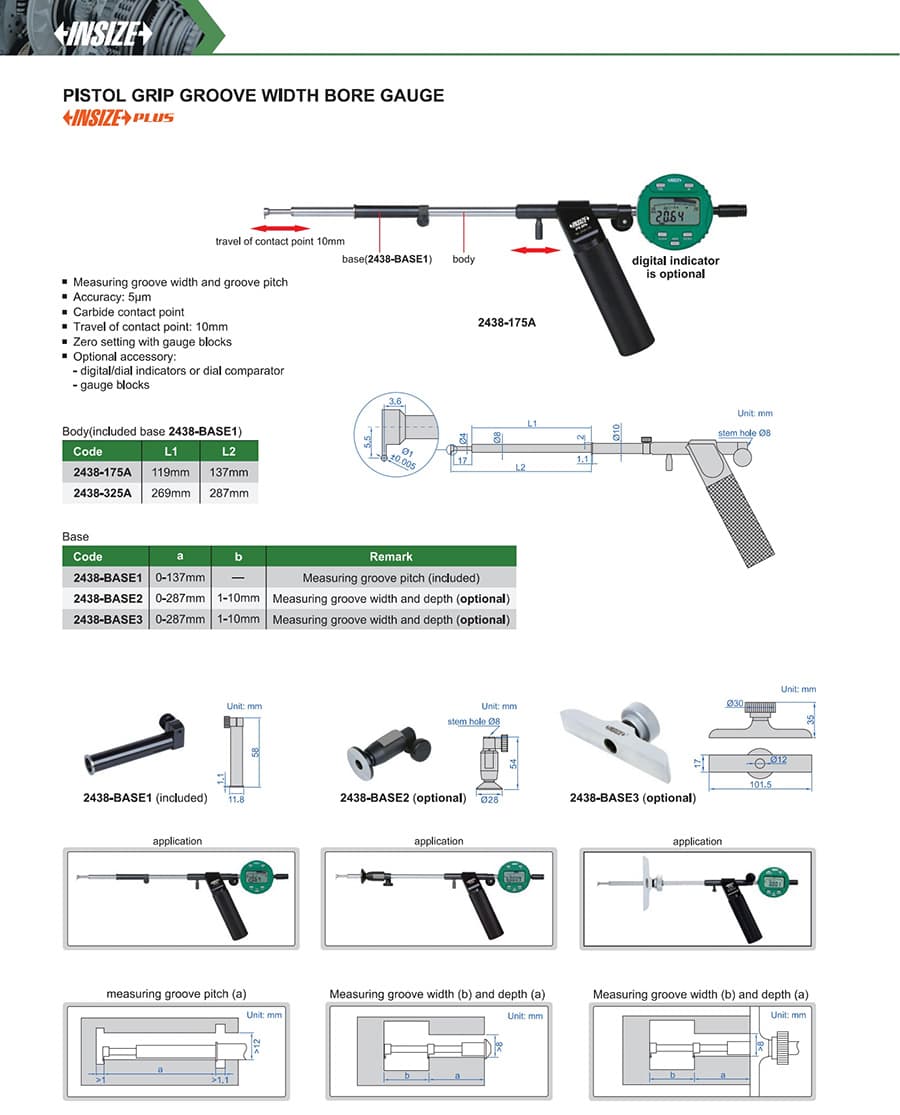

مشخصات طول بدنه، پایه‌ها و تصویر نصب در کاتالوگ رسمی درج شده است.
