Bore Gauges

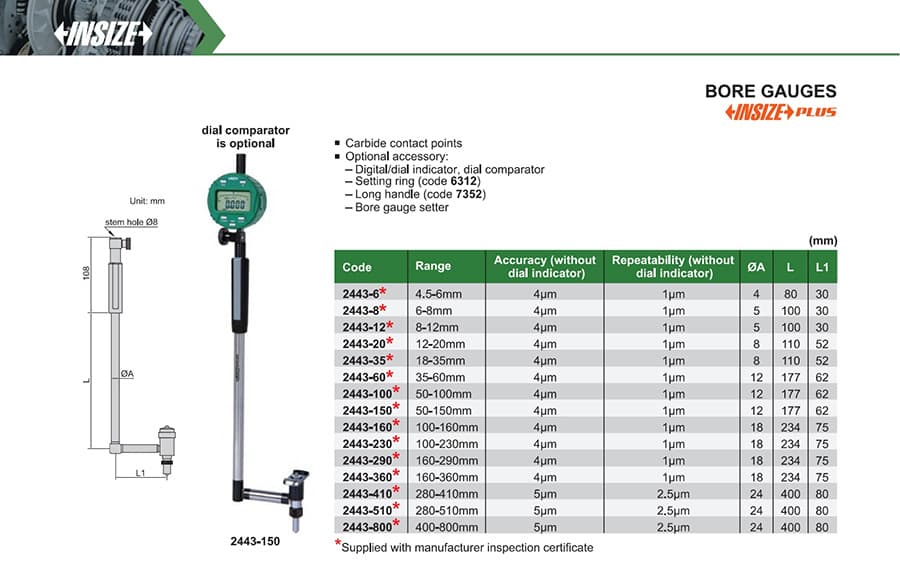

بورگیج با نقاط تماس کاربیدی برای اندازه‌گیری قطر داخلی؛ ۱۵ مدل از ۴٫۵ تا ۸۰۰ میلیمتر. نشانگر، رینگ تنظیم، دستهٔ بلند 7352 و پایهٔ تنظیم به‌صورت اختیاری هستند.
بورگیج اینسایز مدل 2443 برای اندازه‌گیری قطر داخلی سوراخ‌ها طراحی شده و نقاط تماس آن از کاربید هستند. این ابزار در ۱۵ مدل از 2443-6 تا 2443-800 عرضه می‌شود؛ بازهٔ کلی مدل‌ها ۴٫۵ تا ۸۰۰ میلیمتر است. بازه‌های بعضی مدل‌ها هم‌پوشانی دارند، بنابراین مدل را بر اساس قطر موردنیاز و ابعاد هندسی جدول انتخاب کنید.
| کد مدل | بازهٔ اندازه‌گیری | دقت، بدون نشانگر | تکرارپذیری، بدون نشانگر | ØA | L | L1 |
|---|---|---|---|---|---|---|
| 2443-6 | ۴٫۵ تا ۶ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۴ میلیمتر | ۸۰ میلیمتر | ۳۰ میلیمتر |
| 2443-8 | ۶ تا ۸ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۵ میلیمتر | ۱۰۰ میلیمتر | ۳۰ میلیمتر |
| 2443-12 | ۸ تا ۱۲ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۵ میلیمتر | ۱۰۰ میلیمتر | ۳۰ میلیمتر |
| 2443-20 | ۱۲ تا ۲۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۸ میلیمتر | ۱۱۰ میلیمتر | ۵۲ میلیمتر |
| 2443-35 | ۱۸ تا ۳۵ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۸ میلیمتر | ۱۱۰ میلیمتر | ۵۲ میلیمتر |
| 2443-60 | ۳۵ تا ۶۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۲ میلیمتر | ۱۷۷ میلیمتر | ۶۲ میلیمتر |
| 2443-100 | ۵۰ تا ۱۰۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۲ میلیمتر | ۱۷۷ میلیمتر | ۶۲ میلیمتر |
| 2443-150 | ۵۰ تا ۱۵۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۲ میلیمتر | ۱۷۷ میلیمتر | ۶۲ میلیمتر |
| 2443-160 | ۱۰۰ تا ۱۶۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۸ میلیمتر | ۲۳۴ میلیمتر | ۷۵ میلیمتر |
| 2443-230 | ۱۰۰ تا ۲۳۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۸ میلیمتر | ۲۳۴ میلیمتر | ۷۵ میلیمتر |
| 2443-290 | ۱۶۰ تا ۲۹۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۸ میلیمتر | ۲۳۴ میلیمتر | ۷۵ میلیمتر |
| 2443-360 | ۱۶۰ تا ۳۶۰ میلیمتر | ۴ میکرومتر | ۱ میکرومتر | ۱۸ میلیمتر | ۲۳۴ میلیمتر | ۷۵ میلیمتر |
| 2443-410 | ۲۸۰ تا ۴۱۰ میلیمتر | ۵ میکرومتر | ۲٫۵ میکرومتر | ۲۴ میلیمتر | ۴۰۰ میلیمتر | ۸۰ میلیمتر |
| 2443-510 | ۲۸۰ تا ۵۱۰ میلیمتر | ۵ میکرومتر | ۲٫۵ میکرومتر | ۲۴ میلیمتر | ۴۰۰ میلیمتر | ۸۰ میلیمتر |
| 2443-800 | ۴۰۰ تا ۸۰۰ میلیمتر | ۵ میکرومتر | ۲٫۵ میکرومتر | ۲۴ میلیمتر | ۴۰۰ میلیمتر | ۸۰ میلیمتر |
ابعاد ØA، L و L1 برای تطبیق مدل با فضای دسترسی و قطر سوراخ درج شده‌اند. در انتخاب از روی هم‌پوشانی بازه‌ها، قطر واقعی و شکل قطعه را هم در نظر بگیرید.
