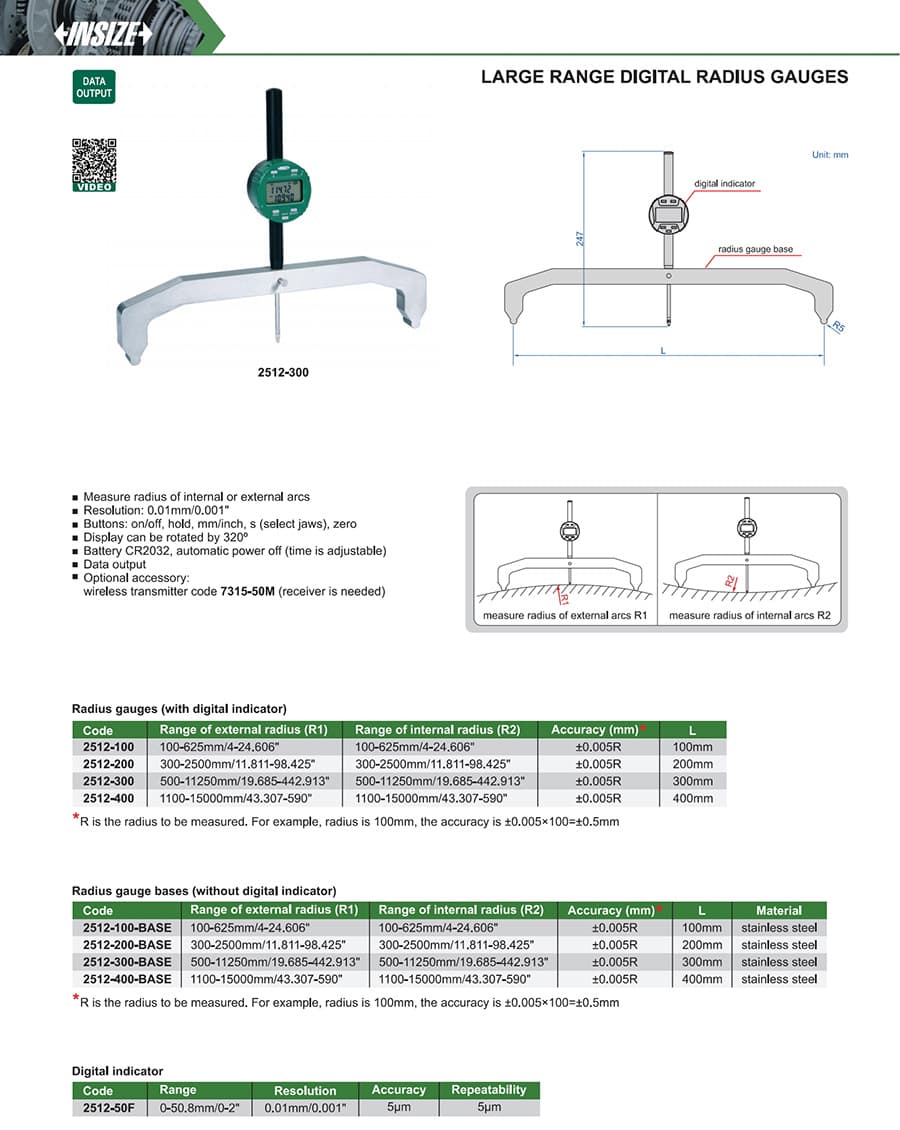

Large Range Digital Radius Gauges
برای اندازه‌گیری شعاع قوس داخلی و خارجی از R100 تا R15,000 میلی‌متر؛ چهار مدل با نمایشگر و چهار پایهٔ بدون نشانگر. 2512-50F نشانگر جداگانه است، نه شعاعسنج کامل.
شعاعسنج دیجیتال برد بلند اینسایز مدل 2512 برای اندازه‌گیری شعاع قوس‌های داخلی و خارجی در بازه‌های بزرگ طراحی شده است. چهار مدل کاملِ دارای نشانگر، شعاع‌هایی از ۱۰۰ تا ۱۵٬۰۰۰ میلی‌متر را پوشش می‌دهند؛ برای هر مدل، نسخهٔ پایهٔ بدون نشانگر نیز با پسوند BASE عرضه می‌شود.
| کد مدل | بازهٔ شعاع خارجی R1 | بازهٔ شعاع داخلی R2 | دقت | تفکیک‌پذیری | L |
|---|---|---|---|---|---|
| 2512-100 | ۱۰۰ تا ۶۲۵ میلی‌متر | ۱۰۰ تا ۶۲۵ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۰٫۰۱ میلی‌متر | ۱۰۰ میلی‌متر |
| 2512-200 | ۳۰۰ تا ۲۵۰۰ میلی‌متر | ۳۰۰ تا ۲۵۰۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۰٫۰۱ میلی‌متر | ۲۰۰ میلی‌متر |
| 2512-300 | ۵۰۰ تا ۱۱۲۵۰ میلی‌متر | ۵۰۰ تا ۱۱۲۵۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۰٫۰۱ میلی‌متر | ۳۰۰ میلی‌متر |
| 2512-400 | ۱۱۰۰ تا ۱۵۰۰۰ میلی‌متر | ۱۱۰۰ تا ۱۵۰۰۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۰٫۰۱ میلی‌متر | ۴۰۰ میلی‌متر |
| کد پایه | بازهٔ شعاع خارجی R1 | بازهٔ شعاع داخلی R2 | دقت | L | جنس پایه |
|---|---|---|---|---|---|
| 2512-100-BASE | ۱۰۰ تا ۶۲۵ میلی‌متر | ۱۰۰ تا ۶۲۵ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۱۰۰ میلی‌متر | فولاد زنگ‌نزن |
| 2512-200-BASE | ۳۰۰ تا ۲۵۰۰ میلی‌متر | ۳۰۰ تا ۲۵۰۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۲۰۰ میلی‌متر | فولاد زنگ‌نزن |
| 2512-300-BASE | ۵۰۰ تا ۱۱۲۵۰ میلی‌متر | ۵۰۰ تا ۱۱۲۵۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۳۰۰ میلی‌متر | فولاد زنگ‌نزن |
| 2512-400-BASE | ۱۱۰۰ تا ۱۵۰۰۰ میلی‌متر | ۱۱۰۰ تا ۱۵۰۰۰ میلی‌متر | ±۰٫۰۰۵R میلی‌متر | ۴۰۰ میلی‌متر | فولاد زنگ‌نزن |
در رابطهٔ دقت، R شعاع اندازه‌گیری‌شده بر حسب میلی‌متر است؛ برای نمونه، در R=100 میلی‌متر مقدار خطای مجازِ حاصل از ±۰٫۰۰۵R برابر ±۰٫۵ میلی‌متر می‌شود. دقت را با تفکیک‌پذیری ۰٫۰۱ میلی‌متر یکی نگیرید و مقدار حاصل را با تلرانس قطعه مقایسه کنید.
