Outside Diameter Variation Measuring Instruments
برای کنترل تغییر قطر خارجی قطعات، از جمله تحدب، تقعر و مخروطی‌شدن؛ حرکت پیوسته در راستای محور و چهار غلتک همراه. نشانگر دیجیتال یا عقربه‌ای اختیاری است.

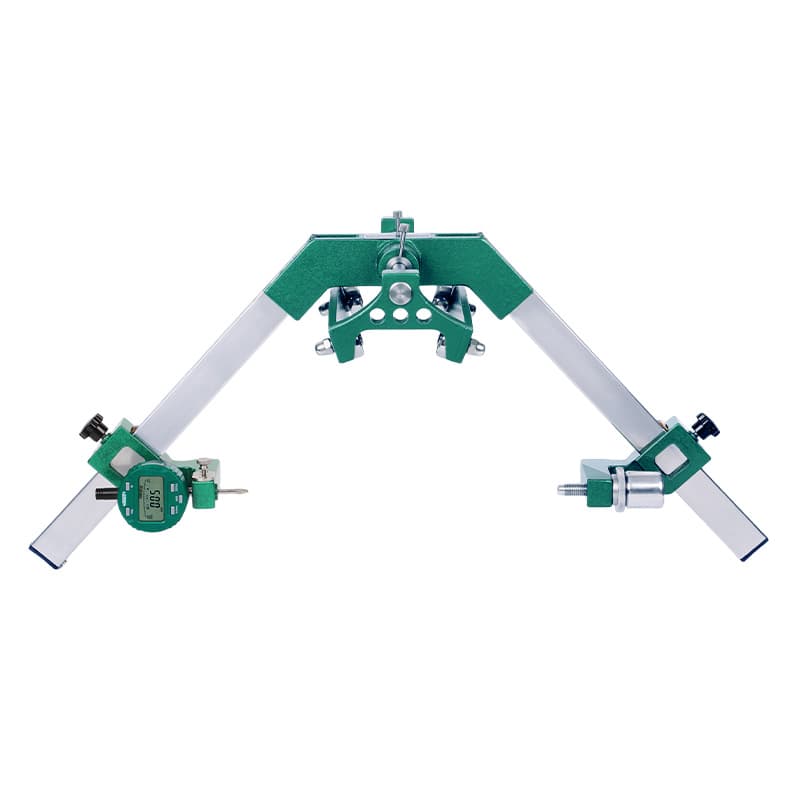

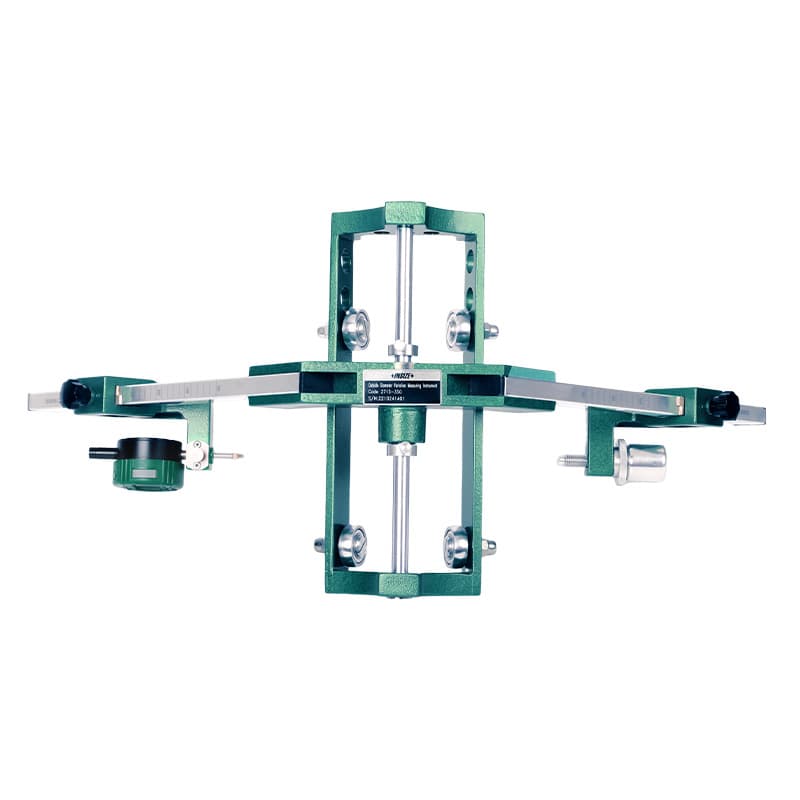

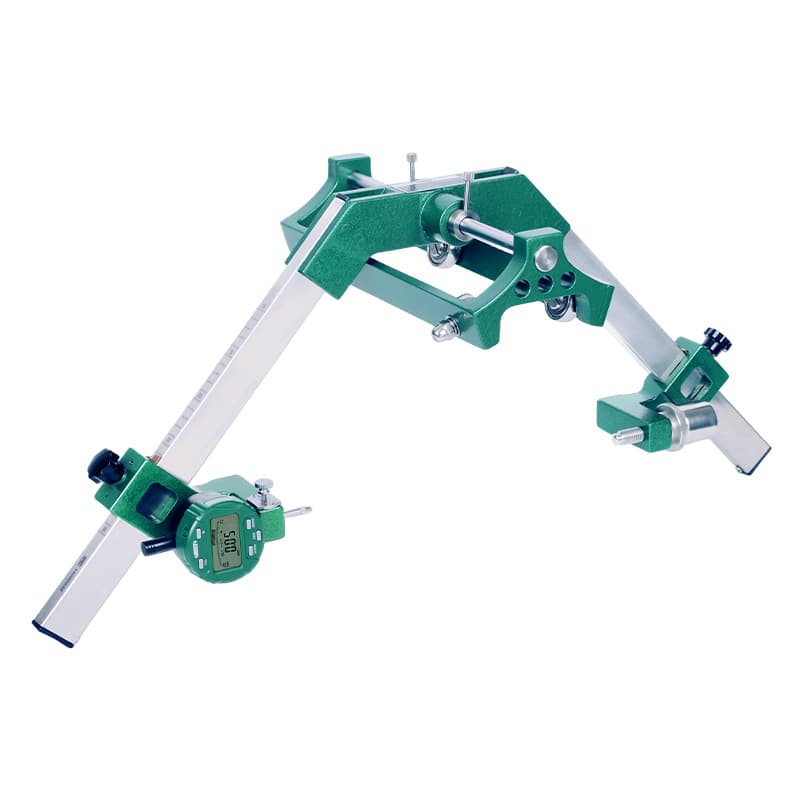

قطرسنج اینسایز مدل 2715 برای کنترل تغییرات قطر خارجی قطعات است؛ کاربردهای اعلام‌شدهٔ سازنده شامل بررسی تحدب، تقعر، مخروطی‌شدن و پارامترهای مشابه است. ابزار امکان اندازه‌گیری پیوسته در راستای محور را دارد و چهار غلتک همراه آن است. شش مدل، بازه‌های اندازه‌گیری ۱۰۰ تا ۲۰۰۰ میلیمتر را پوشش می‌دهند.
| کد مدل | بازهٔ قطر (میلیمتر / اینچ) | دقت | تکرارپذیری | کورس حرکتی بازو L | a | b | c | d | وزن |
|---|---|---|---|---|---|---|---|---|---|
| 2715-350 | ۱۰۰ تا ۳۵۰ / ۴ تا ۱۴ | ۰٫۰۱ میلیمتر | ۳ میکرومتر | ۲۰۰ میلیمتر | ۵۰۰ | ۲۳۰ | ۸۰ | ۲۶۰ | ۴ کیلوگرم |
| 2715-500 | ۲۰۰ تا ۵۰۰ / ۸ تا ۲۰ | ۰٫۰۱ میلیمتر | ۳ میکرومتر | ۱۵۱ میلیمتر | ۶۳۰ | ۲۶۰ | ۹۵ | ۲۶۰ | ۵ کیلوگرم |
| 2715-700 | ۳۰۰ تا ۷۰۰ / ۱۲ تا ۲۸ | ۰٫۰۱ میلیمتر | ۳ میکرومتر | ۱۹۷ میلیمتر | ۹۱۰ | ۳۷۲ | ۱۱۲ | ۳۲۰ | ۶٫۵ کیلوگرم |
| 2715-1000 | ۵۰۰ تا ۱۰۰۰ / ۲۰ تا ۴۰ | ۰٫۰۱ میلیمتر | ۳ میکرومتر | ۱۹۰ میلیمتر | ۱۱۷۰ | ۴۶۰ | ۱۲۰ | ۳۲۰ | ۸ کیلوگرم |
| 2715-1600 | ۸۰۰ تا ۱۶۰۰ / ۳۲ تا ۶۴ | ۰٫۰۲ میلیمتر | ۶ میکرومتر | ۲۰۲ میلیمتر | ۱۸۶۰ | ۶۹۰ | ۱۸۰ | ۳۲۰ | ۱۲٫۵ کیلوگرم |
| 2715-2000 | ۱۴۰۰ تا ۲۰۰۰ / ۵۶ تا ۸۰ | ۰٫۰۲ میلیمتر | ۶ میکرومتر | ۲۳۲ میلیمتر | ۲۱۵۶ | ۸۶۰ | ۲۱۰ | ۳۵۰ | ۱۸٫۵ کیلوگرم |

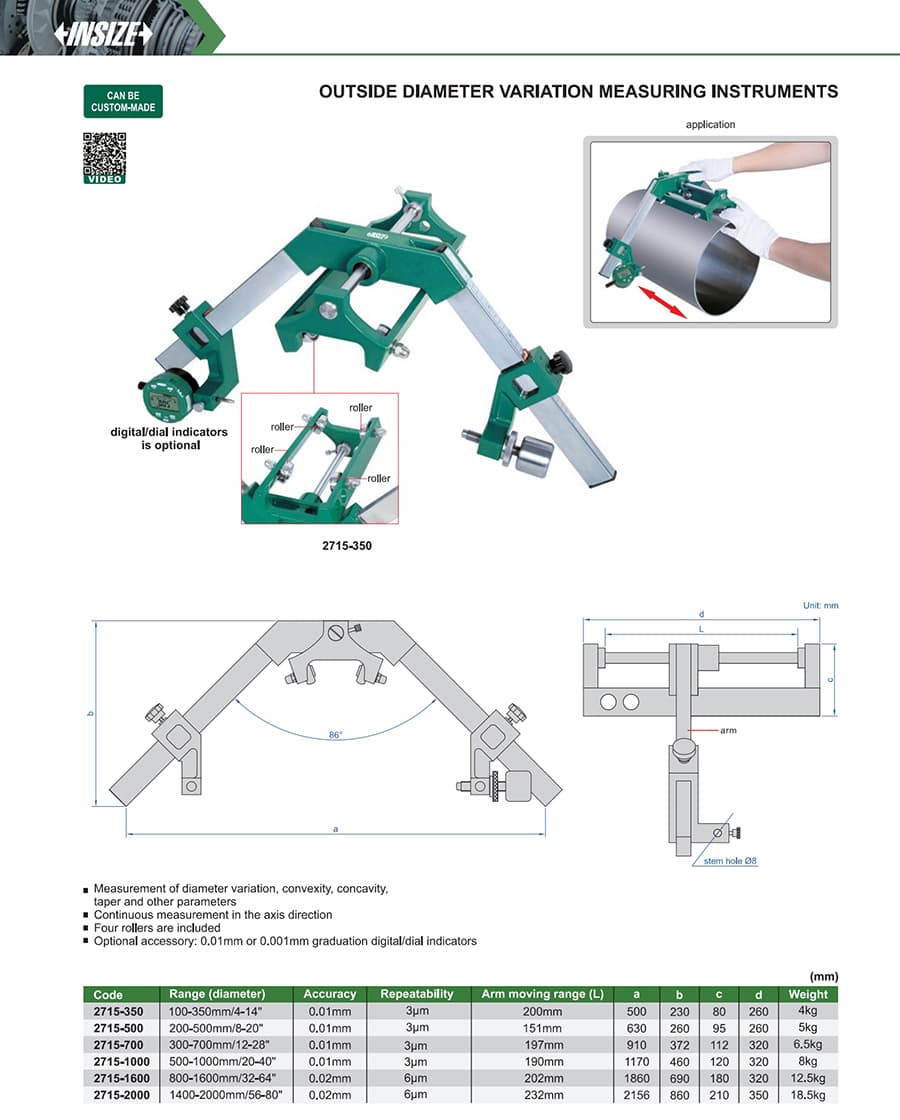

واحد ابعاد a، b، c، d و کورس بازو، میلیمتر است؛ شکل ابعادی در کاتالوگ محصول ارائه شده است.
