Thickness Gauge With Pointed Tips
ضخامتسنج ساعتی نوکتیز INSIZE 2866-10 با بازه ۰ تا ۱۰ میلیمتر؛ نوک‌ها برای ورود به شیارها و فرورفتگی‌های کوچک طراحی شده‌اند.

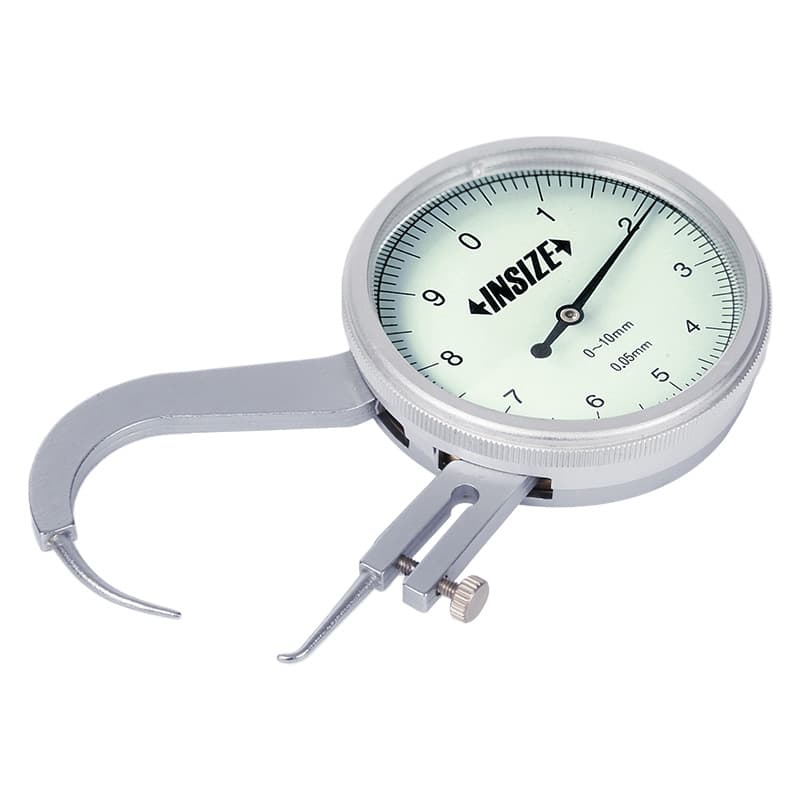

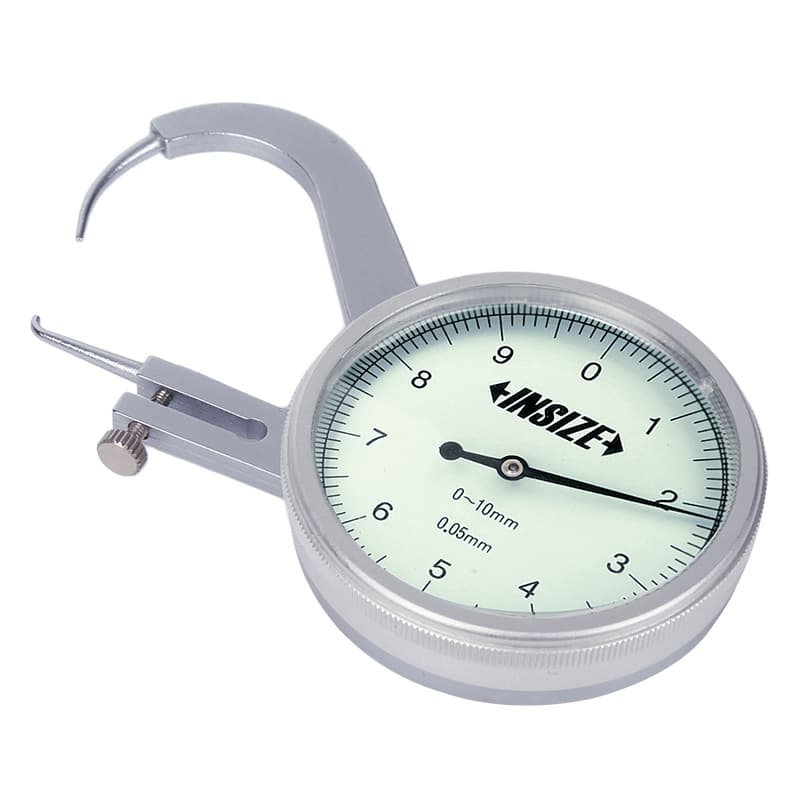

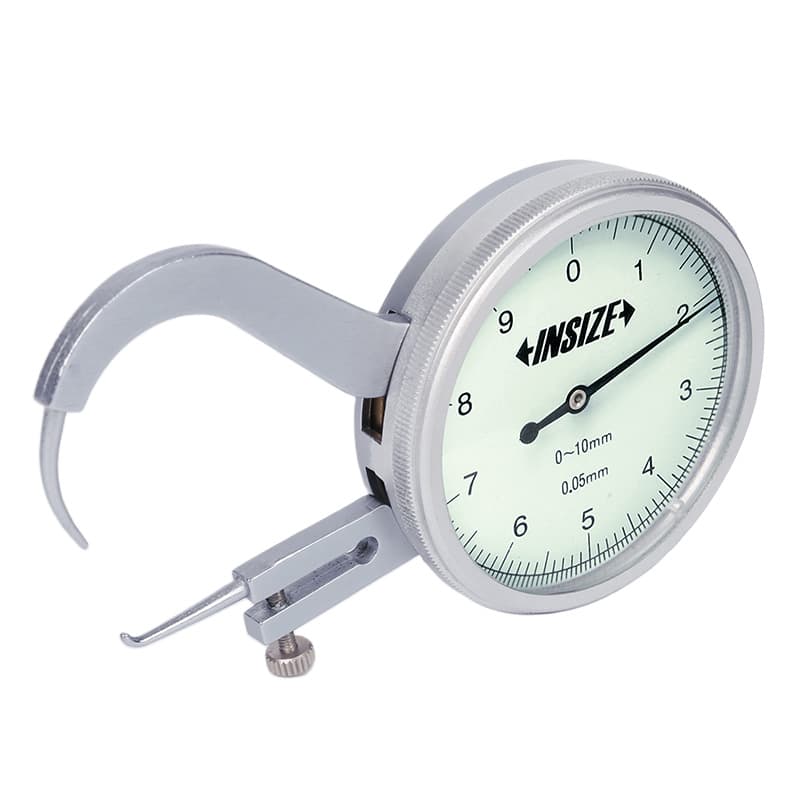

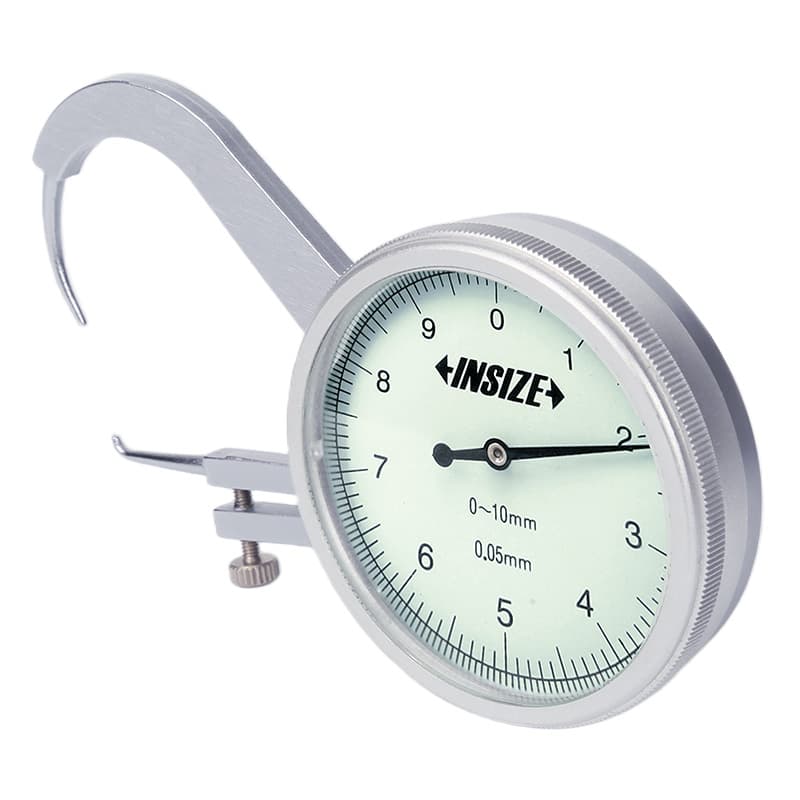

ضخامتسنج عقربهای نوکتیز اینسایز مدل 2866-10 برای اندازه‌گیری ضخامت در شیارها و فرورفتگی‌های کوچک طراحی شده است. نوک‌های باریک امکان دسترسی به موضع‌هایی را می‌دهند که تماس تخت به آن‌ها نمی‌رسد. این مدل آنالوگ است و مقدار روی صفحهٔ عقربهای خوانده می‌شود.
| کد | بازه | تقسیم‌بندی صفحه | دقت | قطر صفحه |
|---|---|---|---|---|
| 2866-10 | ۰ تا ۱۰ mm | 0.05 mm | ±0.1 mm | Ø50 mm |

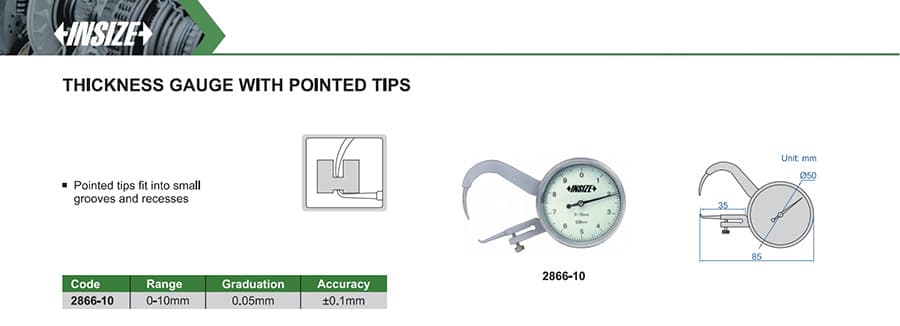

کاتالوگ سازنده، نوک‌های نوکتیز را مناسب ورود به شیارها و فرورفتگی‌های کوچک معرفی می‌کند. نقشهٔ ابعادی، اندازه‌های L برابر 35 mm و طول کلی نشان‌داده‌شدهٔ 85 mm را مشخص می‌کند. شکل نوک را پیش از استفاده با هندسهٔ قطعه تطبیق دهید.
بازهٔ ۰ تا ۱۰ میلیمتر، تقسیم‌بندی ۰٫۰۵ میلیمتر و دقت ±۰٫۱ میلیمتر مقادیر متفاوت‌اند. مشخصات با صفحهٔ رسمی INSIZE و نقشهٔ کاتالوگ مدل 2866 کنترل شده‌اند.
دانلود کاتالوگ ضخامتسنج عقربهای نوکتیز اینسایز مدل 2866-10 (PDF)
