Digital Thickness Gauges
ضخامتسنج دیجیتال فریمدار INSIZE 2871 با بازه ۰ تا ۱۰ میلیمتر و دهانه Ø58 mm؛ چهار کد با دو سطح دقت و تماس نوع A یا B.

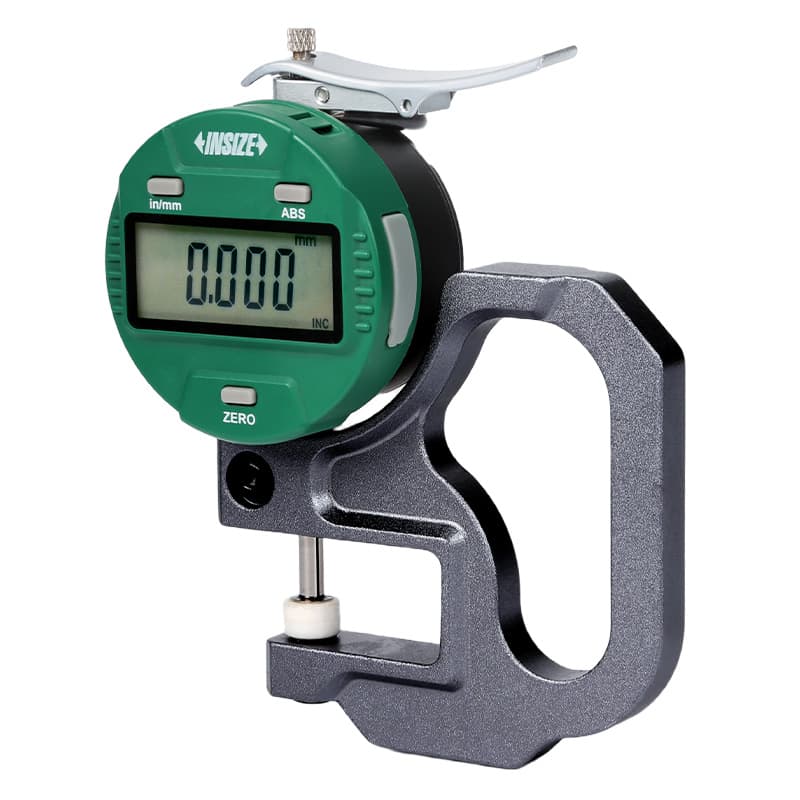

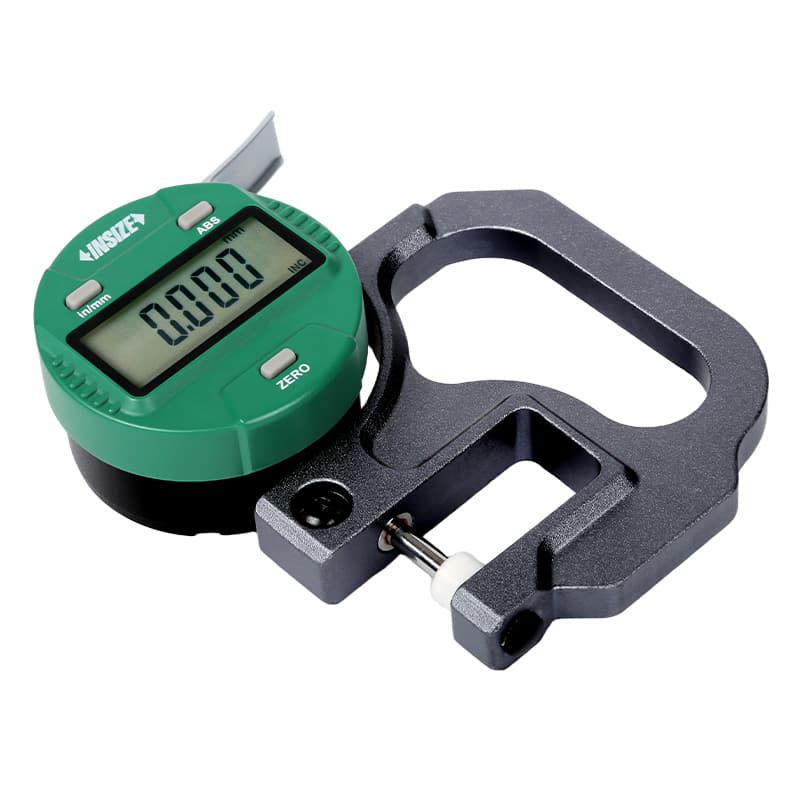

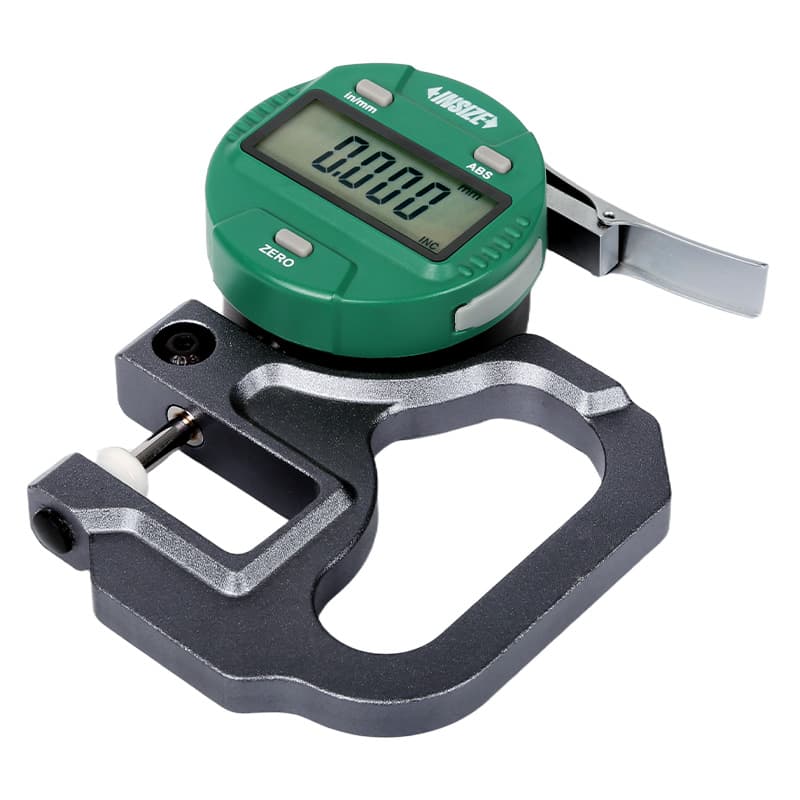

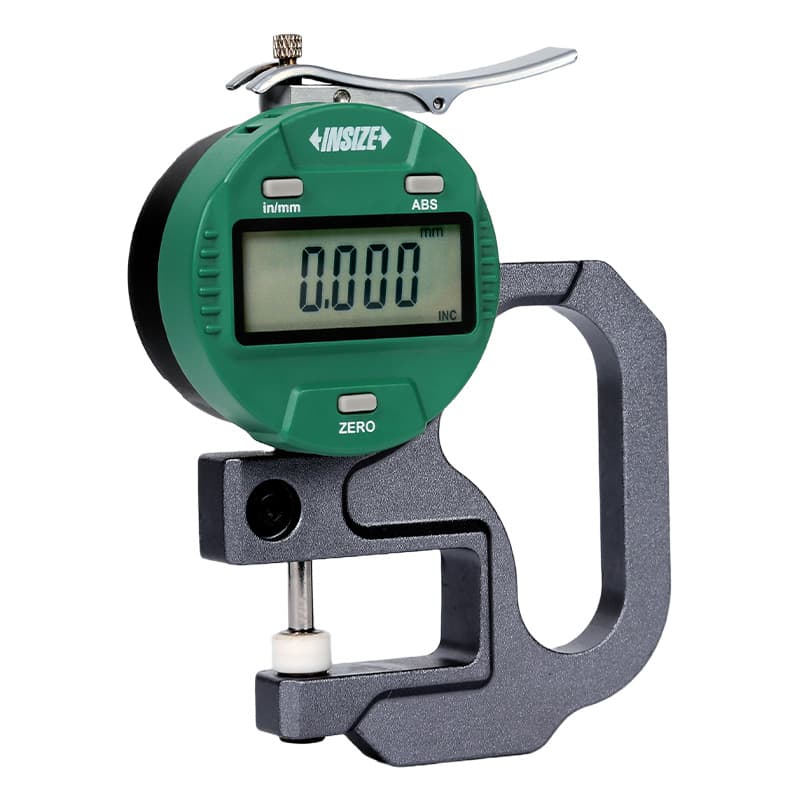

ضخامتسنج دیجیتال فریمدار اینسایز مدل 2871 برای اندازه‌گیری ضخامت در بازهٔ ۰ تا ۱۰ میلیمتر به کار می‌رود. ساختار فریمدار و دهانهٔ نشان‌داده‌شده در نقشهٔ کاتالوگ (Ø58 mm) آن را از مدل پایه‌دار 2673 متمایز می‌کند. این مدل چهار کد دارد؛ هنگام انتخاب، هم دقت و تفکیک‌پذیری و هم آرایش تماس A یا B را بررسی کنید.
| کد مدل | نوع تماس طبق نقشه | بازهٔ اندازه‌گیری | دقت | تفکیک‌پذیری |
|---|---|---|---|---|
| 2871-10 | نوع A؛ تماس‌های سرامیکی Ø10 mm | ۰ تا ۱۰ mm | ±0.02 mm | 0.01 mm |
| 2871-101 | نوع A؛ تماس‌های سرامیکی Ø10 mm | ۰ تا ۱۰ mm | ±0.005 mm | 0.001 mm |
| 2871-10B | نوع B؛ تماس فولادی Ø3 mm و سطح مقابل سرامیکی Ø10 mm | ۰ تا ۱۰ mm | ±0.02 mm | 0.01 mm |
| 2871-101B | نوع B؛ تماس فولادی Ø3 mm و سطح مقابل سرامیکی Ø10 mm | ۰ تا ۱۰ mm | ±0.005 mm | 0.001 mm |

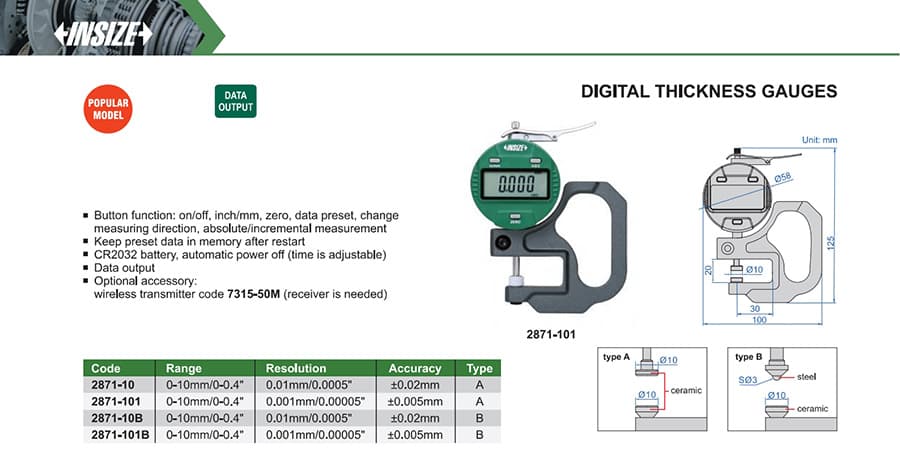

کدهای 2871-101 و 2871-101B دارای دقت ±۰٫۰۰۵ میلیمتر و تفکیک‌پذیری ۰٫۰۰۱ میلیمتر هستند؛ در کدهای 2871-10 و 2871-10B دقت ±۰٫۰۲ میلیمتر و تفکیک‌پذیری ۰٫۰۱ میلیمتر است. در کاتالوگ، ابعاد کلی در نماهای ترسیمی و دهانه با اندازهٔ Ø58 mm مشخص شده است.
نوع A و B از نظر تماس اندازه‌گیری فرق دارند؛ پسوند B در کد، نوع B را مشخص می‌کند. پیش از سفارش کد کامل مدل و سازگاری جنس/ابعاد تماس با قطعه را بررسی کنید. مشخصات جدول از صفحهٔ محصول و نقشهٔ کاتالوگ رسمی INSIZE تطبیق داده شده‌اند.
دانلود کاتالوگ ضخامتسنج دیجیتال فریمدار اینسایز مدل 2871 (PDF)
