Thickness Gauges
ضخامتسنج ساعتی بازودراز INSIZE 2875؛ دو کد با بازه‌های ۰–۳۰ و ۰–۵۰ میلی‌متر و دسترسی b برابر ۳۰۰ یا ۶۰۰ میلی‌متر طبق نقشه.
ضخامتسنج عقربهای بازودراز اینسایز مدل 2875 برای اندازه‌گیری ضخامت در نقاطی با عمق دسترسی زیاد طراحی شده است. این گیج نمایش عقربهای دارد و دو نسخهٔ آن هم بازهٔ اندازه‌گیری و هم طول دسترسی متفاوت دارند: 2875-30 تا ۳۰ میلی‌متر با دسترسی b برابر ۳۰۰ میلی‌متر، و 2875-50 تا ۵۰ میلی‌متر با دسترسی b برابر ۶۰۰ میلی‌متر.

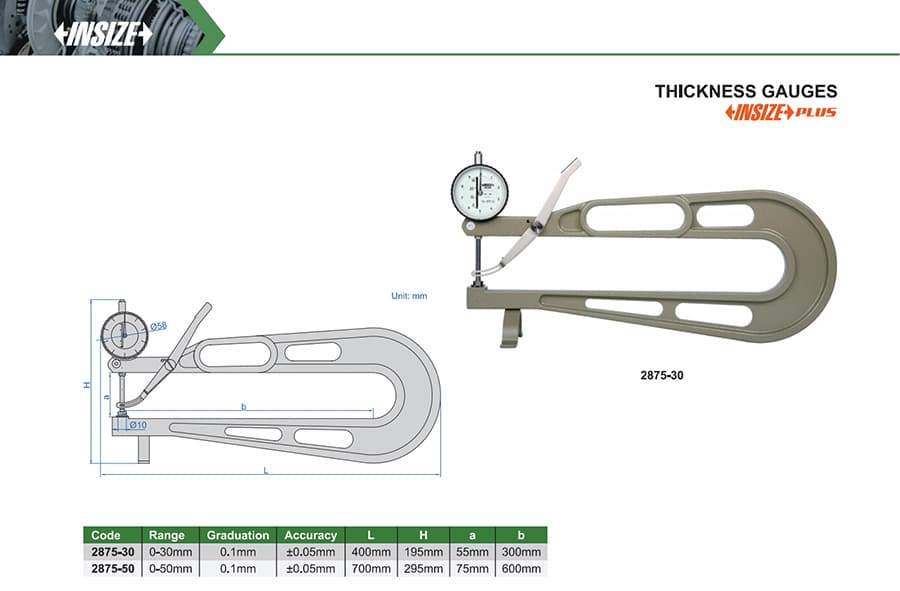

| کد | بازهٔ اندازه‌گیری | تقسیم‌بندی صفحه | دقت | L | H | a | b (دسترسی) |
|---|---|---|---|---|---|---|---|
| 2875-30 | ۰ تا ۳۰ mm | 0.1 mm | ±0.05 mm | 400 mm | 195 mm | 55 mm | 300 mm |
| 2875-50 | ۰ تا ۵۰ mm | 0.1 mm | ±0.05 mm | 700 mm | 295 mm | 75 mm | 600 mm |
در هر دو نسخه، تقسیم‌بندی صفحه ۰٫۱ میلی‌متر و دقت اعلام‌شده ±۰٫۰۵ میلی‌متر است؛ اما نسخهٔ 2875-50 هم بازهٔ بزرگ‌تری دارد و هم به نقطهٔ دورتر دسترسی می‌دهد. نمادهای L، H، a و b همان برچسب‌های نقشهٔ کاتالوگ‌اند؛ پیش از سفارش ابعاد را با قطعه و فضای اندازه‌گیری تطبیق دهید.
این مدل ضخامتسنج عقربهای با بازوی بلند و صفحهٔ مدرج است. شماره‌مدل به‌تنهایی تفاوت دو نسخه را نشان نمی‌دهد؛ کد کامل 2875-30 یا 2875-50 را بر اساس بازه و عمق دسترسی موردنیاز انتخاب کنید. مشخصات فنی و ابعاد از کاتالوگ رسمی INSIZE بررسی شده‌اند.
دانلود کاتالوگ ضخامتسنج عقربهای بازودراز اینسایز مدل 2875 (PDF)
