Rotary Bore Gauges

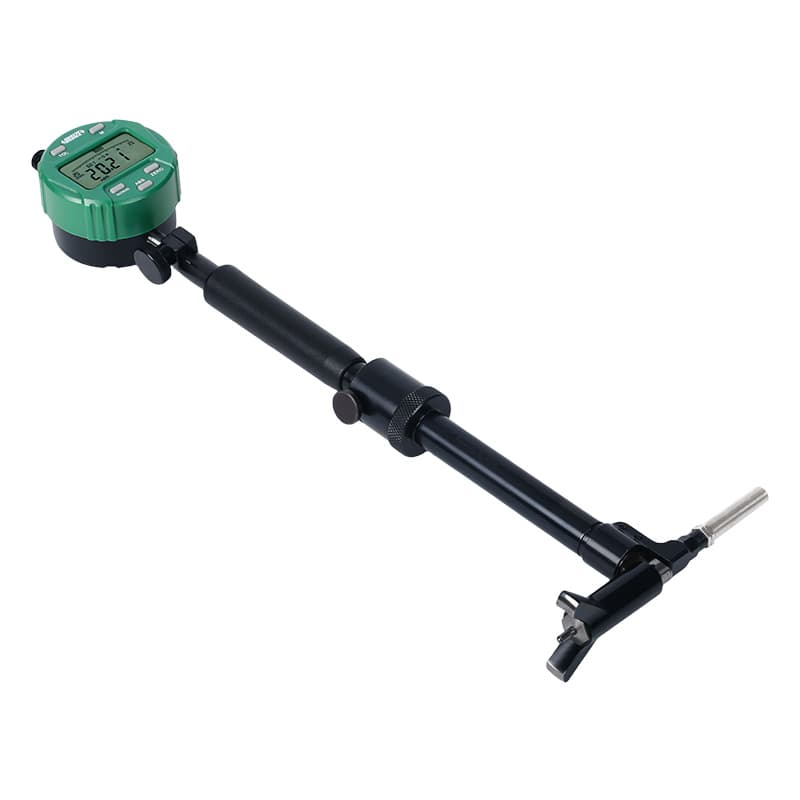

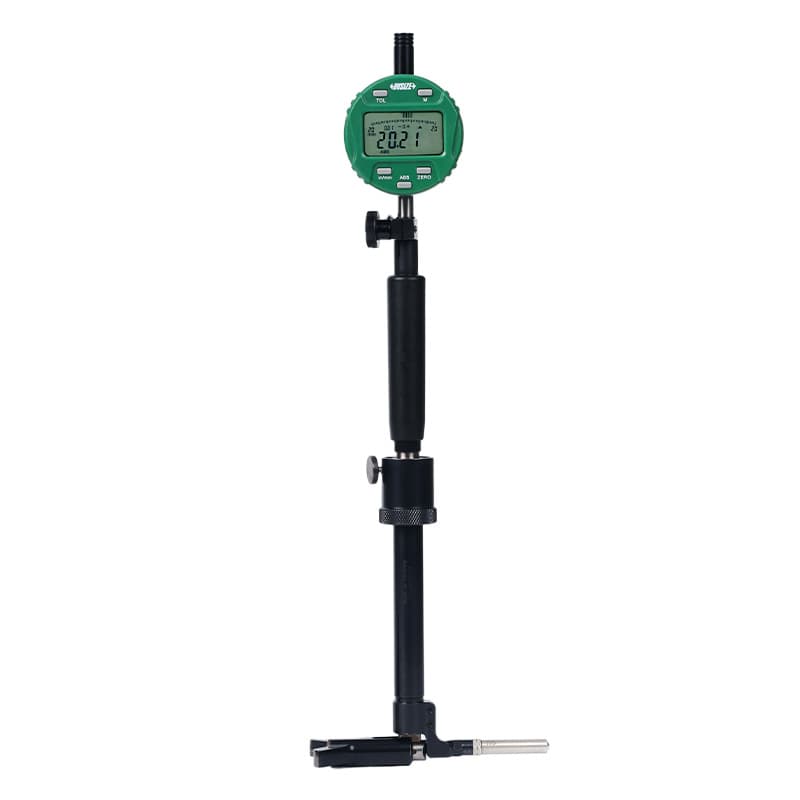

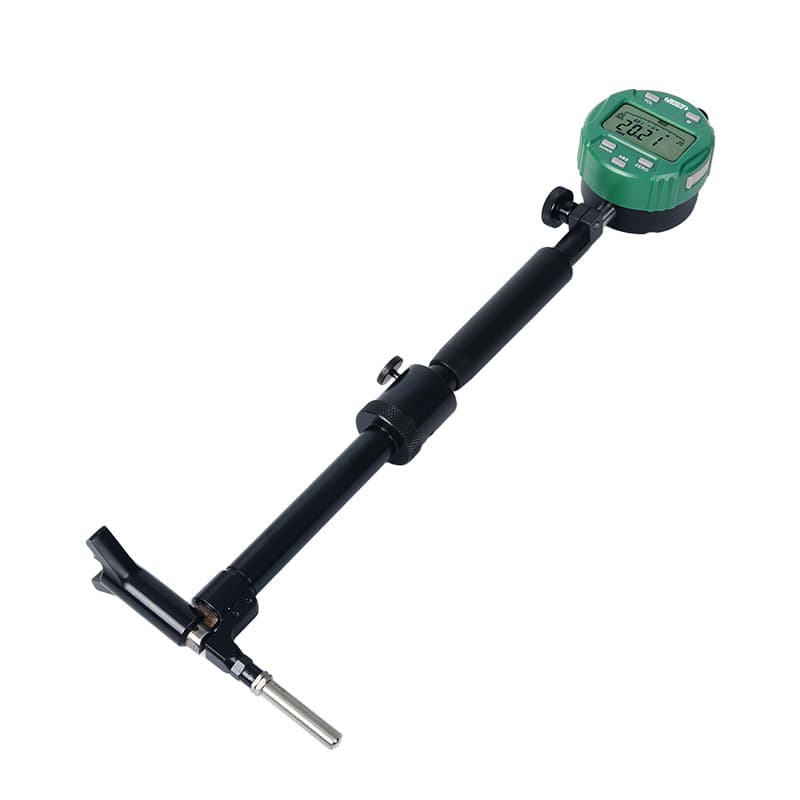

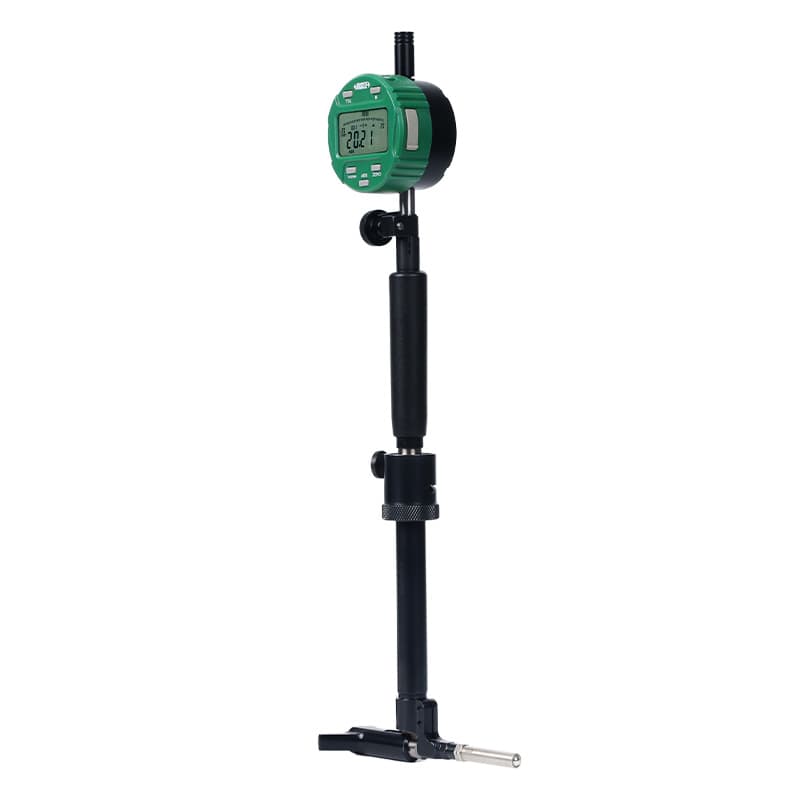

بورگیج سندان‌چرخشی اینسایز 2921 برای اندازه‌گیری سوراخ‌های بزرگ با دهانهٔ ورود کوچک؛ ۷ کد از قطر ۳۰ تا ۵۳۰ میلیمتر. دقت ۲ یا ۳ میکرون و تکرارپذیری ۱ یا ۱٫۵ میکرون (بدون اندیکاتور)؛ ساعت و حلقهٔ تنظیم اختیاری‌اند.
بورگیج سندان‌چرخشی اینسایز 2921 برای اندازه‌گیری سوراخ‌هایی طراحی شده است که قطر داخلی بزرگی دارند اما دهانهٔ ورودشان کوچک‌تر است. برای ورود، سندان جمع می‌شود و پس از قرارگرفتن در سوراخ باز می‌شود؛ سندان ۱۸۰ درجه می‌چرخد. خانوادهٔ 2921 شامل هفت کد با بازهٔ کلی ۳۰ تا ۵۳۰ میلیمتر است.

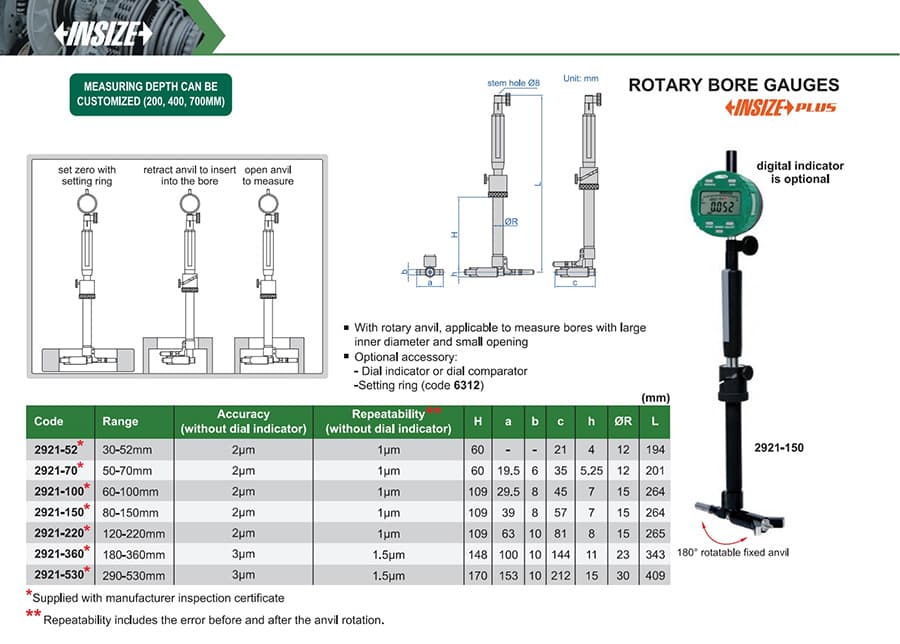

| کد | بازهٔ قطر | دقت بدون اندیکاتور | تکرارپذیری بدون اندیکاتور | عمق H | طول کلی L |
|---|---|---|---|---|---|
| 2921-52 | 30–52 میلیمتر | 2 µm | 1 µm | 60 میلیمتر | 194 میلیمتر |
| 2921-70 | 50–70 میلیمتر | 2 µm | 1 µm | 60 میلیمتر | 201 میلیمتر |
| 2921-100 | 60–100 میلیمتر | 2 µm | 1 µm | 109 میلیمتر | 264 میلیمتر |
| 2921-150 | 80–150 میلیمتر | 2 µm | 1 µm | 109 میلیمتر | 264 میلیمتر |
| 2921-220 | 120–220 میلیمتر | 2 µm | 1 µm | 109 میلیمتر | 265 میلیمتر |
| 2921-360 | 180–360 میلیمتر | 3 µm | 1.5 µm | 148 میلیمتر | 343 میلیمتر |
| 2921-530 | 290–530 میلیمتر | 3 µm | 1.5 µm | 170 میلیمتر | 409 میلیمتر |
بازهٔ ۳۰ تا ۵۳۰ میلیمتر، گسترهٔ کل خانواده است و هر کد بازهٔ مستقلی دارد. نسبت قطر داخلی سوراخ به دهانهٔ ورود و عمق لازم را پیش از انتخاب کد بررسی کنید.
