Internal Chamfer Gauges
گیج عقربهای اینسایز 2941 برای خواندن قطر انتهایی پخ یا سوراخ مخروطی؛ چهار مدل با بازهٔ ۰٫۵ تا ۴۰ میلیمتر و زاویهٔ ۰–۹۰° یا ۹۰–۱۲۷°. حلقهٔ تنظیم ۵ میلی‌متری فقط همراه مدل‌های 2941-20 و 2941-203 است.
گیج عقربهای اینسایز مدل 2941 برای اندازه‌گیری قطر انتهایی پخ داخلی یا دهانهٔ سوراخ مخروطی استفاده می‌شود. دستگاه زاویهٔ پخ را نمی‌سنجد؛ زاویهٔ مجاز به مدل انتخابی وابسته است. بازهٔ قطر اندازه‌گیری‌شده ۰٫۵ تا ۴۰ میلیمتر است.
| کد مدل | بازهٔ قطر | زاویهٔ قابل استفاده | درجه‌بندی | دقت | قطر بدنه Ød | حلقهٔ تنظیم همراه |
|---|---|---|---|---|---|---|
| 2941-20 | ۰٫۵ تا ۲۰٫۱ میلیمتر | ۰ تا ۹۰° | ۰٫۰۱ میلیمتر | ±۰٫۰۲ میلیمتر | ۲۸٫۳ میلیمتر | ۵ میلیمتر |
| 2941-40 | ۲۰ تا ۴۰ میلیمتر | ۰ تا ۹۰° | ۰٫۰۱ میلیمتر | ±۰٫۰۲ میلیمتر | ۵۰ میلیمتر | در کاتالوگ ذکر نشده |
| 2941-203 | ۰٫۵ تا ۲۰٫۱ میلیمتر | ۹۰ تا ۱۲۷° | ۰٫۰۱ میلیمتر | ±۰٫۰۴ میلیمتر | ۲۸٫۳ میلیمتر | ۵ میلیمتر |
| 2941-403 | ۲۰ تا ۴۰ میلیمتر | ۹۰ تا ۱۲۷° | ۰٫۰۲ میلیمتر | ±۰٫۰۴ میلیمتر | ۵۰ میلیمتر | در کاتالوگ ذکر نشده |

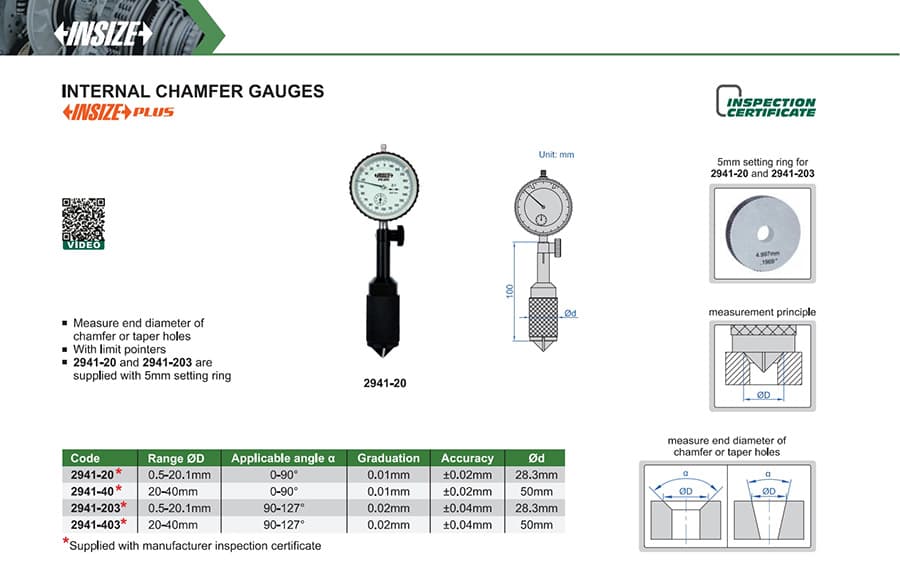

برای مشاهدهٔ بروشور و مشخصات تصویری، فایل PDF محصول را باز کنید.
