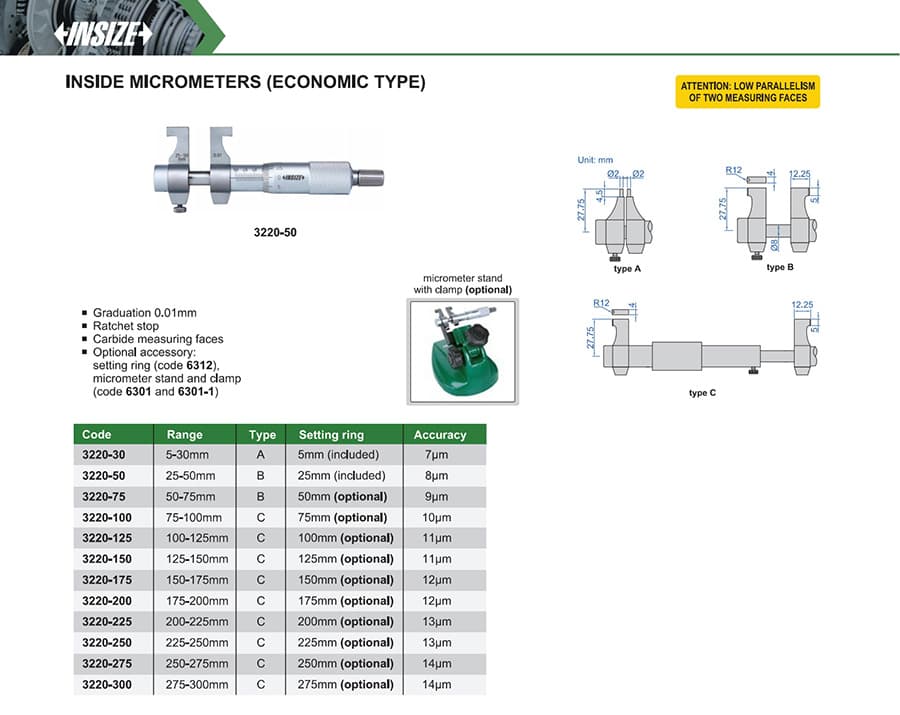

Inside Micrometers (Economic Type)
میکرومتر آنالوگ داخلسنج با تقسیم‌بندی ۰٫۰۱ میلیمتر، سطوح کاربیدی و جغجغه؛ نسخه‌های سری از ۵–۳۰ تا ۲۷۵–۳۰۰ میلیمتر عرضه شده‌اند.
میکرومتر داخلسنج اقتصادی اینسایز سری 3220 برای اندازه‌گیری ابعاد داخلی مانند قطر سوراخ طراحی شده است. سازنده برای این خانواده ۱۲ محدودهٔ جداگانه از ۵–۳۰ تا ۲۷۵–۳۰۰ میلیمتر و تقسیم‌بندی ۰٫۰۱ میلیمتر فهرست کرده است. کد کامل هر نسخه به پسوند اندازه وابسته است.
| کد | محدودهٔ اندازه‌گیری | تقسیم‌بندی |
|---|---|---|
| 3220-30 | ۵–۳۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-50 | ۲۵–۵۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-75 | ۵۰–۷۵ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-100 | ۷۵–۱۰۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-125 | ۱۰۰–۱۲۵ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-150 | ۱۲۵–۱۵۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-175 | ۱۵۰–۱۷۵ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-200 | ۱۷۵–۲۰۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-225 | ۲۰۰–۲۲۵ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-250 | ۲۲۵–۲۵۰ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-275 | ۲۵۰–۲۷۵ میلیمتر | ۰٫۰۱ میلیمتر |
| 3220-300 | ۲۷۵–۳۰۰ میلیمتر | ۰٫۰۱ میلیمتر |
دفترچهٔ راهنمای سازنده برای نسخه‌های 3220-30، 3220-50، 3220-75 و 3220-100 به‌ترتیب خطای اعلام‌شدهٔ ۷، ۸، ۹ و ۱۰ میکرومتر را ذکر می‌کند؛ این مقادیر را به نسخه‌های بزرگ‌تر تعمیم ندهید. طبق همان راهنما، حلقهٔ تنظیم برای 3220-30 و 3220-50 همراه است و برای 3220-75 و 3220-100 اختیاری است. پایه و گیرهٔ میکرومتر نیز جداگانه قابل تهیه‌اند.
