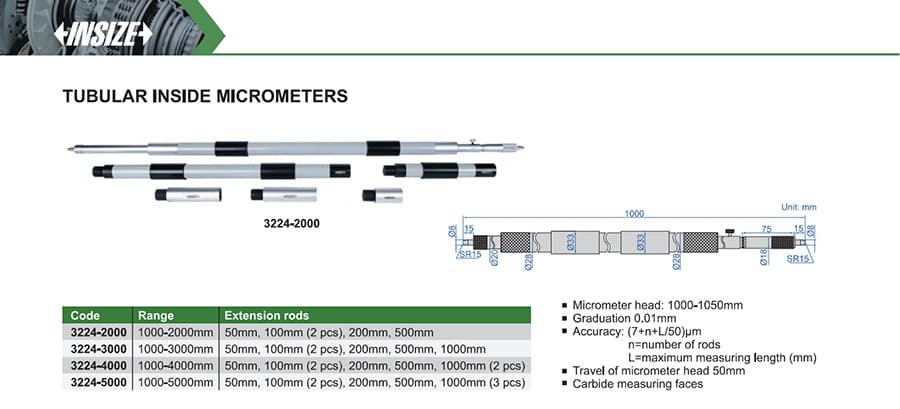

Tubular Inside Micrometers
میکرومتر داخلسنج لولهای برای اندازه‌گیری‌های بزرگ؛ تقسیم‌بندی ۰٫۰۱ میلیمتر، هد با کورس ۵۰ میلیمتر و میله‌های افزایش طول متناسب با چهار محدودهٔ سری.
میکرومتر لولهای داخلسنج بلندبرد اینسایز سری 3224 برای اندازه‌گیری ابعاد داخلی بزرگ از ۱۰۰۰ میلیمتر به بالا عرضه می‌شود. هد میکرومتر محدودهٔ ۱۰۰۰–۱۰۵۰ میلیمتر و کورس ۵۰ میلیمتر دارد؛ رسیدن به طول‌های بیشتر با میله‌های افزایش طول همان نسخه انجام می‌شود. تقسیم‌بندی ابزار ۰٫۰۱ میلیمتر و سطوح تماس کاربیدی است.
| کد | محدودهٔ اندازه‌گیری | میله‌های همراه |
|---|---|---|
| 3224-2000 | ۱۰۰۰–۲۰۰۰ میلیمتر | ۵۰، ۱۰۰ (۲ عدد)، ۲۰۰ و ۵۰۰ میلیمتر |
| 3224-3000 | ۱۰۰۰–۳۰۰۰ میلیمتر | ۵۰، ۱۰۰ (۲ عدد)، ۲۰۰، ۵۰۰ و ۱۰۰۰ میلیمتر |
| 3224-4000 | ۱۰۰۰–۴۰۰۰ میلیمتر | ۵۰، ۱۰۰ (۲ عدد)، ۲۰۰، ۵۰۰ و ۱۰۰۰ میلیمتر (۲ عدد) |
| 3224-5000 | ۱۰۰۰–۵۰۰۰ میلیمتر | ۵۰، ۱۰۰ (۲ عدد)، ۲۰۰، ۵۰۰ و ۱۰۰۰ میلیمتر (۳ عدد) |
فرمول دقت اعلام‌شدهٔ سازنده: (۷ + n + L/50) میکرومتر؛ n تعداد میله‌ها و L بیشینهٔ طول اندازه‌گیری برحسب میلیمتر است. قبل از انتخاب، فضای دسترسی قطعه و آرایش میله‌های لازم را بررسی کنید؛ طول نامی به‌تنهایی تعداد قطعات داخل بسته را مشخص نمی‌کند.
