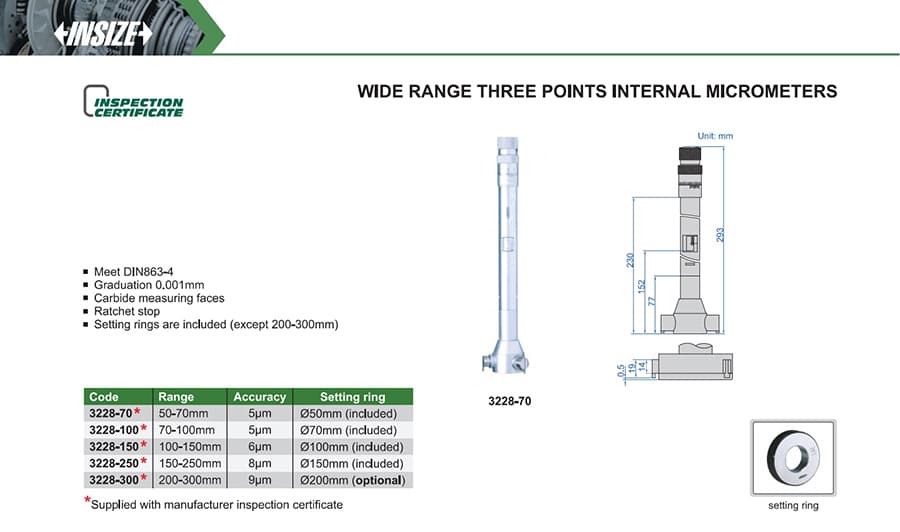

Wide Range Three Points Internal Micrometers
میکرومتر داخلسنج سهنقطهای آنالوگ با سطوح تماس کاربیدی و تقسیم‌بندی ۰٫۰۰۱ میلیمتر؛ پنج مدل ۵۰ تا ۳۰۰ میلیمتر، رینگ تنظیم متناسب با کد.
میکرومتر داخلسنج سهنقطهای اینسایز سری 3228 برای اندازه‌گیری قطر داخلی در محدوده‌های بزرگ طراحی شده است. این مدل آنالوگ با سطوح تماس کاربیدی، ضامن جغجغه‌ای و تقسیم‌بندی ۰٫۰۰۱ میلیمتر عرضه می‌شود و مطابق DIN 863-4 است. پنج کد زیر بازه‌های اندازه‌گیری و رینگ تنظیم متفاوت دارند.
| کد مدل | بازهٔ اندازه‌گیری | دقت | رینگ تنظیم |
|---|---|---|---|
| 3228-70 | ۵۰ تا ۷۰ میلیمتر | ۵ میکرومتر | قطر ۵۰ میلیمتر؛ همراه دستگاه |
| 3228-100 | ۷۰ تا ۱۰۰ میلیمتر | ۵ میکرومتر | قطر ۷۰ میلیمتر؛ همراه دستگاه |
| 3228-150 | ۱۰۰ تا ۱۵۰ میلیمتر | ۶ میکرومتر | قطر ۱۰۰ میلیمتر؛ همراه دستگاه |
| 3228-250 | ۱۵۰ تا ۲۵۰ میلیمتر | ۸ میکرومتر | قطر ۱۵۰ میلیمتر؛ همراه دستگاه |
| 3228-300 | ۲۰۰ تا ۳۰۰ میلیمتر | ۹ میکرومتر | قطر ۲۰۰ میلیمتر؛ اختیاری |
برای کالیبراسیون، قطر رینگ تنظیم باید با کد و بازهٔ دستگاه سازگار باشد. دقت اعلام‌شده با تقسیم‌بندی ابزار یکی نیست؛ هر دو مقدار را جداگانه در ارزیابی تلرانس قطعه در نظر بگیرید.
