Tubular Inside Micrometers

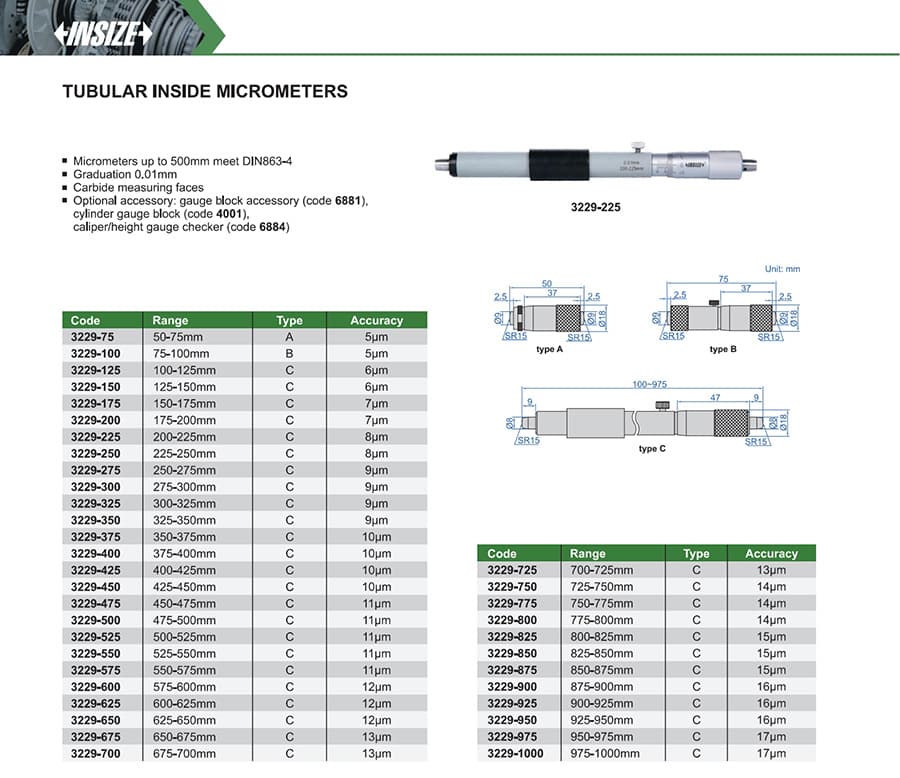

میکرومتر لولهای داخلسنج آنالوگ با سطوح کاربیدی، تقسیم‌بندی ۰٫۰۱ میلیمتر و کورس هد ۲۵ میلیمتر؛ محدوده و دقت به پسوند هر نسخه بستگی دارد.
میکرومتر لولهای داخلسنج اینسایز سری 3229 برای اندازه‌گیری ابعاد داخلی طراحی شده است. هر نسخه با پسوند کد، بازهٔ ۲۵ میلی‌متری مشخصی دارد؛ خانوادهٔ مدل‌ها از 3229-75 با محدودهٔ ۵۰–۷۵ میلیمتر تا 3229-1000 با محدودهٔ ۹۷۵–۱۰۰۰ میلیمتر را دربرمی‌گیرد. تقسیم‌بندی ۰٫۰۱ میلیمتر، سطوح تماس کاربیدی و کورس هد ۲۵ میلیمتر است.
| کد | محدوده | نوع | دقت اعلام‌شده |
|---|---|---|---|
| 3229-75 | 50–75 میلیمتر | A | 5 میکرومتر |
| 3229-100 | 75–100 میلیمتر | B | 5 میکرومتر |
| 3229-125 | 100–125 میلیمتر | C | 6 میکرومتر |
| 3229-150 | 125–150 میلیمتر | C | 6 میکرومتر |
| 3229-175 | 150–175 میلیمتر | C | 7 میکرومتر |
| 3229-200 | 175–200 میلیمتر | C | 7 میکرومتر |
| 3229-225 | 200–225 میلیمتر | C | 8 میکرومتر |
| 3229-250 | 225–250 میلیمتر | C | 8 میکرومتر |
| 3229-275 | 250–275 میلیمتر | C | 9 میکرومتر |
| 3229-300 | 275–300 میلیمتر | C | 9 میکرومتر |
| 3229-325 | 300–325 میلیمتر | C | 9 میکرومتر |
| 3229-350 | 325–350 میلیمتر | C | 9 میکرومتر |
| 3229-375 | 350–375 میلیمتر | C | 10 میکرومتر |
| 3229-400 | 375–400 میلیمتر | C | 10 میکرومتر |
| 3229-425 | 400–425 میلیمتر | C | 10 میکرومتر |
| 3229-450 | 425–450 میلیمتر | C | 10 میکرومتر |
| 3229-475 | 450–475 میلیمتر | C | 11 میکرومتر |
| 3229-500 | 475–500 میلیمتر | C | 11 میکرومتر |
| 3229-525 | 500–525 میلیمتر | C | 11 میکرومتر |
| 3229-550 | 525–550 میلیمتر | C | 11 میکرومتر |
| 3229-575 | 550–575 میلیمتر | C | 11 میکرومتر |
| 3229-600 | 575–600 میلیمتر | C | 12 میکرومتر |
| 3229-625 | 600–625 میلیمتر | C | 12 میکرومتر |
| 3229-650 | 625–650 میلیمتر | C | 12 میکرومتر |
| 3229-675 | 650–675 میلیمتر | C | 13 میکرومتر |
| 3229-700 | 675–700 میلیمتر | C | 13 میکرومتر |
| 3229-725 | 700–725 میلیمتر | C | 13 میکرومتر |
| 3229-750 | 725–750 میلیمتر | C | 14 میکرومتر |
| 3229-775 | 750–775 میلیمتر | C | 14 میکرومتر |
| 3229-800 | 775–800 میلیمتر | C | 14 میکرومتر |
| 3229-825 | 800–825 میلیمتر | C | 15 میکرومتر |
| 3229-850 | 825–850 میلیمتر | C | 15 میکرومتر |
| 3229-875 | 850–875 میلیمتر | C | 15 میکرومتر |
| 3229-900 | 875–900 میلیمتر | C | 16 میکرومتر |
| 3229-925 | 900–925 میلیمتر | C | 16 میکرومتر |
| 3229-950 | 925–950 میلیمتر | C | 16 میکرومتر |
| 3229-975 | 950–975 میلیمتر | C | 17 میکرومتر |
| 3229-1000 | 975–1000 میلیمتر | C | 17 میکرومتر |
سازنده در کاتالوگ منطقه‌ای ۲۰۲۵ اعلام می‌کند میکرومترهای این سری با محدودهٔ حداکثر تا ۵۰۰ میلیمتر با DIN 863-4 مطابقت دارند؛ این ادعا را به نسخه‌های بزرگ‌تر از ۵۰۰ میلیمتر تعمیم ندهید. متعلقات اختیاری: متعلقات بلوک گیج (6881)، بلوک گیج استوانه‌ای (4001) و کنترل‌کنندهٔ کولیس/ارتفاع‌سنج (6884). پیش از سفارش، پسوند کامل نسخه و اقلام همراه را با فروشنده تطبیق دهید.
