V-Anvil Micrometers
میکرومتر فک V اینسایز 3290 برای اندازه‌گیری قطر قلاویز، برقو و فرز چندشیاره؛ ۱۶ کد برای ابزارهای ۳، ۵ و ۷شیاره با زاویه‌های فک متفاوت، تقسیم‌بندی ۰٫۰۱ میلی‌متر و دقت ۴ تا ۸ میکرومتر.

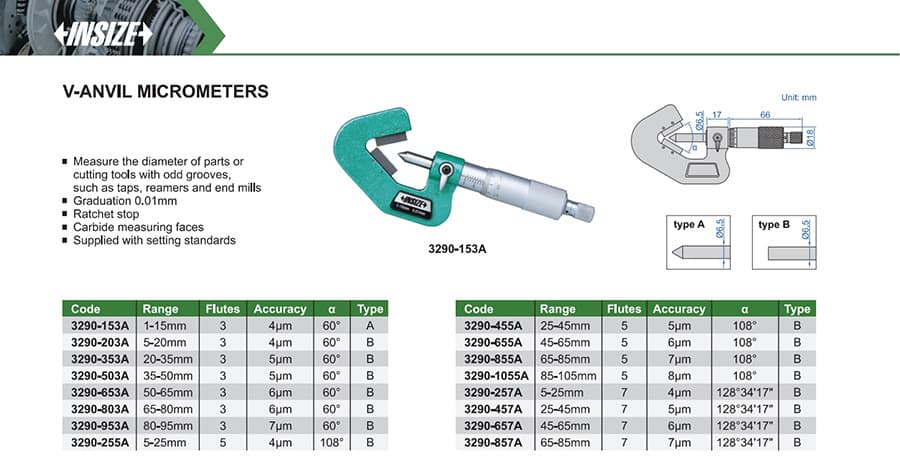

میکرومتر فک V اینسایز مدل 3290 برای اندازه‌گیری قطر خارجی ابزارهای چندشیاره مانند قلاویز، برقو و فرز انگشتی طراحی شده است. انتخاب مدل بر اساس تعداد شیار ابزار مهم است، چون زاویهٔ فک V برای نسخه‌های ۳، ۵ و ۷شیاره تفاوت دارد. همهٔ کدها تقسیم‌بندی ۰٫۰۱ میلی‌متر، فک‌های اندازه‌گیری کاربیدی و جغجغهٔ توقف دارند و استانداردهای تنظیم نیز طبق کاتالوگ همراه محصول هستند.
| کد | تعداد شیار | زاویه فک V | بازه اندازه‌گیری | دقت |
|---|---|---|---|---|
| 3290-153A | ۳ | ۶۰° | ۱ تا ۱۵ میلی‌متر | ۴ میکرومتر |
| 3290-203A | ۳ | ۶۰° | ۵ تا ۲۰ میلی‌متر | ۴ میکرومتر |
| 3290-353A | ۳ | ۶۰° | ۲۰ تا ۳۵ میلی‌متر | ۵ میکرومتر |
| 3290-503A | ۳ | ۶۰° | ۳۵ تا ۵۰ میلی‌متر | ۵ میکرومتر |
| 3290-653A | ۳ | ۶۰° | ۵۰ تا ۶۵ میلی‌متر | ۶ میکرومتر |
| 3290-803A | ۳ | ۶۰° | ۶۵ تا ۸۰ میلی‌متر | ۶ میکرومتر |
| 3290-953A | ۳ | ۶۰° | ۸۰ تا ۹۵ میلی‌متر | ۷ میکرومتر |
| 3290-255A | ۵ | ۱۰۸° | ۵ تا ۲۵ میلی‌متر | ۴ میکرومتر |
| 3290-455A | ۵ | ۱۰۸° | ۲۵ تا ۴۵ میلی‌متر | ۵ میکرومتر |
| 3290-655A | ۵ | ۱۰۸° | ۴۵ تا ۶۵ میلی‌متر | ۶ میکرومتر |
| 3290-855A | ۵ | ۱۰۸° | ۶۵ تا ۸۵ میلی‌متر | ۷ میکرومتر |
| 3290-1055A | ۵ | ۱۰۸° | ۸۵ تا ۱۰۵ میلی‌متر | ۸ میکرومتر |
| 3290-257A | ۷ | ۱۲۸°۳۴′۱۷″ | ۵ تا ۲۵ میلی‌متر | ۴ میکرومتر |
| 3290-457A | ۷ | ۱۲۸°۳۴′۱۷″ | ۲۵ تا ۴۵ میلی‌متر | ۵ میکرومتر |
| 3290-657A | ۷ | ۱۲۸°۳۴′۱۷″ | ۴۵ تا ۶۵ میلی‌متر | ۶ میکرومتر |
| 3290-857A | ۷ | ۱۲۸°۳۴′۱۷″ | ۶۵ تا ۸۵ میلی‌متر | ۷ میکرومتر |
زاویهٔ فک و تعداد شیار باید با هندسهٔ ابزار اندازه‌گیری‌شده تطبیق داشته باشد؛ صرفاً یکسان بودن بازهٔ قطر کافی نیست. تقسیم‌بندی هر ۱۶ کد ۰٫۰۱ میلی‌متر است.
نسخهٔ دیجیتال V این ابزار، مدل 3590 است.
