Gear Tooth Micrometers

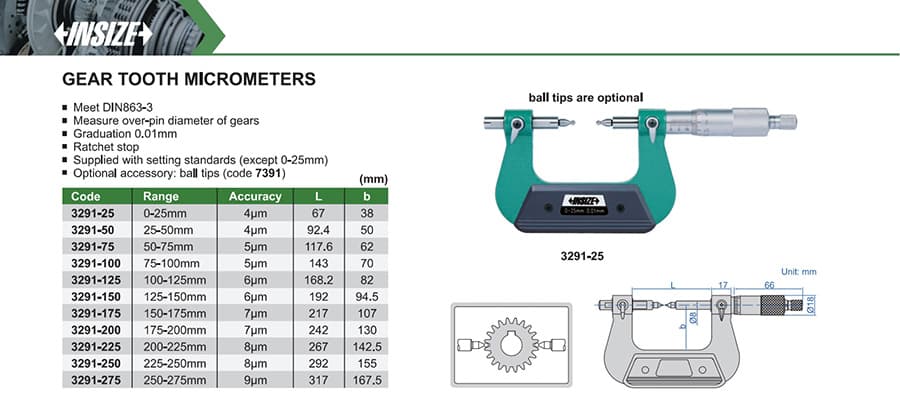

میکرومتر مکانیکی چرخدنده اینسایز 3291 برای اندازهگیری قطر روی پین، مطابق DIN 863-3؛ تقسیم‌بندی ۰٫۰۱ میلی‌متر، جغجغه و ۱۱ بازه از ۰–۲۵ تا ۲۵۰–۲۷۵ میلی‌متر. استاندارد تنظیم همراه همهٔ مدل‌ها به‌جز 3291-25؛ لقمهٔ کروی 7391 جداگانه است.
میکرومتر دندانهسنج چرخدنده اینسایز مدل 3291 برای اندازهگیری قطر روی پینِ چرخ‌دنده‌های خارجی طراحی شده است. این میکرومتر مکانیکی مطابق DIN 863-3 معرفی شده، تقسیم‌بندی آن ۰٫۰۱ میلی‌متر است و با جغجغهٔ کنترل نیرو کار می‌کند.
کد را بر اساس بازهٔ اندازهگیری انتخاب کنید. دقت و ابعاد بدنه برای هر بازه متفاوت است:
| کد مدل | بازهٔ اندازهگیری | دقت اعلام‌شده | طول L | بعد b |
|---|---|---|---|---|
| 3291-25 | ۰–۲۵ میلی‌متر | ۴ میکرومتر | ۶۷ میلی‌متر | ۳۸ میلی‌متر |
| 3291-50 | ۲۵–۵۰ میلی‌متر | ۴ میکرومتر | ۹۲٫۴ میلی‌متر | ۵۰ میلی‌متر |
| 3291-75 | ۵۰–۷۵ میلی‌متر | ۵ میکرومتر | ۱۱۷٫۶ میلی‌متر | ۶۲ میلی‌متر |
| 3291-100 | ۷۵–۱۰۰ میلی‌متر | ۵ میکرومتر | ۱۴۳ میلی‌متر | ۷۰ میلی‌متر |
| 3291-125 | ۱۰۰–۱۲۵ میلی‌متر | ۶ میکرومتر | ۱۶۸٫۲ میلی‌متر | ۸۲ میلی‌متر |
| 3291-150 | ۱۲۵–۱۵۰ میلی‌متر | ۶ میکرومتر | ۱۹۲ میلی‌متر | ۹۴٫۵ میلی‌متر |
| 3291-175 | ۱۵۰–۱۷۵ میلی‌متر | ۷ میکرومتر | ۲۱۷ میلی‌متر | ۱۰۷ میلی‌متر |
| 3291-200 | ۱۷۵–۲۰۰ میلی‌متر | ۷ میکرومتر | ۲۴۲ میلی‌متر | ۱۳۰ میلی‌متر |
| 3291-225 | ۲۰۰–۲۲۵ میلی‌متر | ۸ میکرومتر | ۲۶۷ میلی‌متر | ۱۴۲٫۵ میلی‌متر |
| 3291-250 | ۲۲۵–۲۵۰ میلی‌متر | ۸ میکرومتر | ۲۹۲ میلی‌متر | ۱۵۵ میلی‌متر |
| 3291-275 | ۲۵۰–۲۷۵ میلی‌متر | ۹ میکرومتر | ۳۱۷ میلی‌متر | ۱۶۷٫۵ میلی‌متر |
همهٔ ابعاد جدول بر حسب میلی‌متر هستند؛ دقت بر حسب میکرومتر است. تقسیم‌بندی ۰٫۰۱ میلی‌متر در تمام مدل‌ها یکسان است.
پیش از خرید، بازهٔ قطعهٔ کار را با بازهٔ میکرومتر تطبیق دهید و مشخص کنید که استاندارد تنظیم یا لقمهٔ کروی 7391 را جداگانه نیاز دارید یا خیر. گواهی/کنترل اندازهگیری سازنده را با مدرک کالیبراسیون دارای دامنهٔ اعتبار اشتباه نگیرید.
منابع فنی: صفحه رسمی INSIZE برای سری 3291، برگه مشخصات رسمی 3291 و دستورالعمل کاربری میکرومتر.
